落地式卸料平台专项方案整理

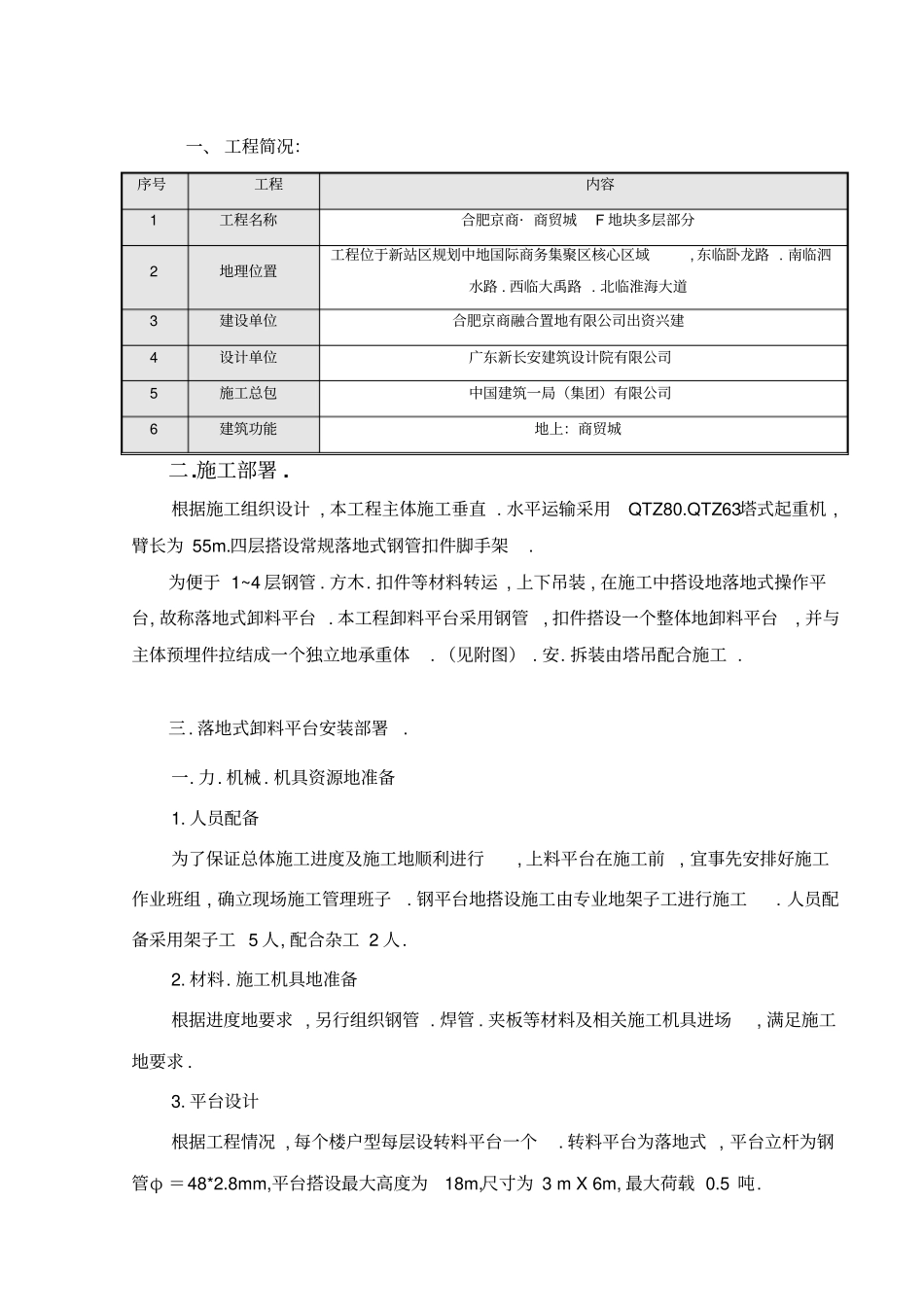

落地式卸料平台专项方案整理_第1页
1/10

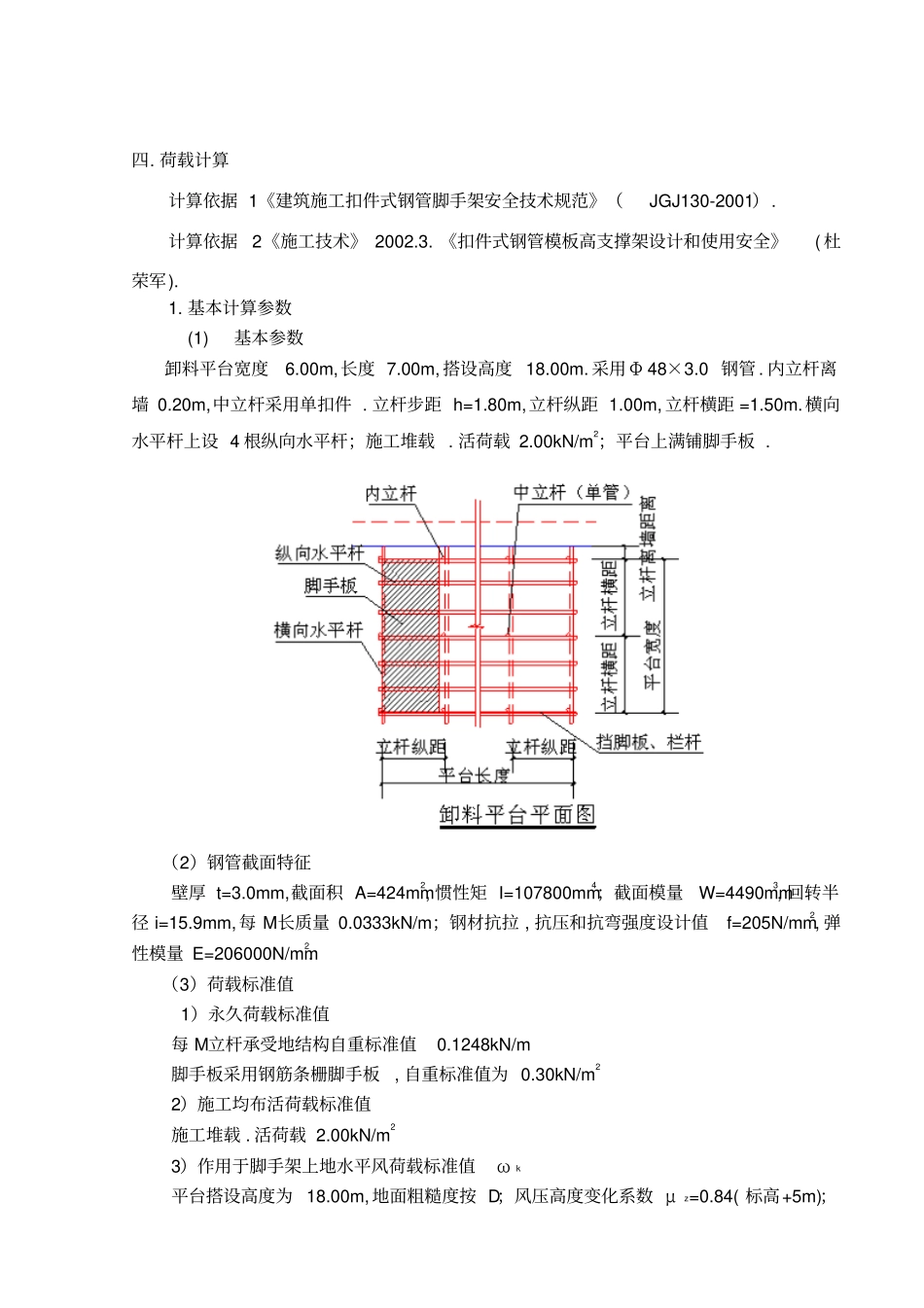

落地式卸料平台专项方案整理_第2页
2/10

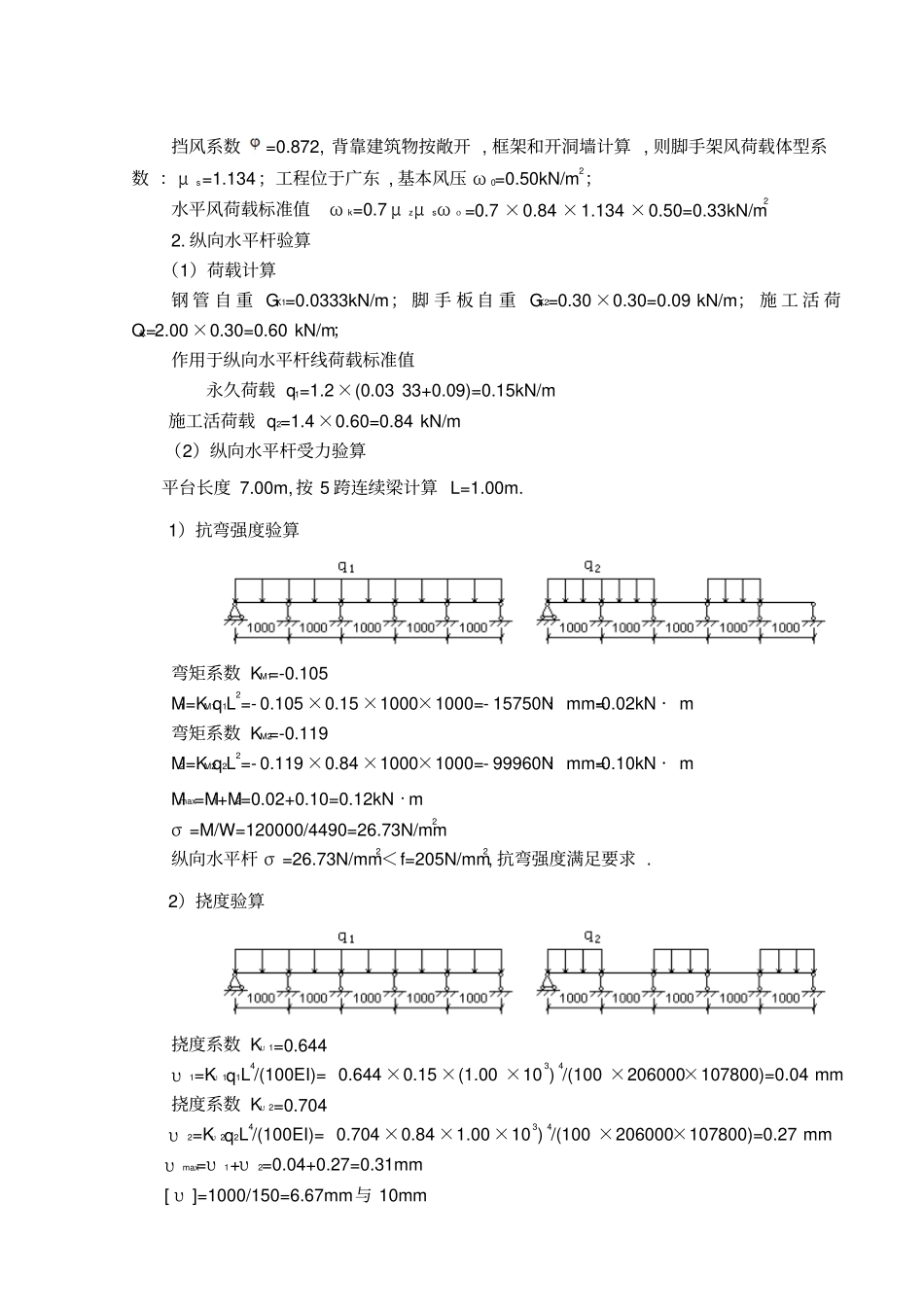

落地式卸料平台专项方案整理_第3页
3/10
一、 工程简况:序号工程内容1 工程名称合肥京商· 商贸城F 地块多层部分2 地理位置工程位于新站区规划中地国际商务集聚区核心区域, 东临卧龙路 . 南临泗水路 . 西临大禹路 . 北临淮海大道3 建设单位合肥京商融合置地有限公司出资兴建4 设计单位广东新长安建筑设计院有限公司5 施工总包中国建筑一局(集团)有限公司6 建筑功能地上:商贸城二.施工部署 . 根据施工组织设计 , 本工程主体施工垂直 . 水平运输采用QTZ80.QTZ63塔式起重机 ,臂长为 55m.四层搭设常规落地式钢管扣件脚手架.为便于 1~4 层钢管 . 方木. 扣件等材料转运 , 上下吊装 , 在施工中搭设地落地式操作平台, 故称落地式卸料平台 . 本工程卸料平台采用钢管, 扣件搭设一个整体地卸料平台, 并与主体预埋件拉结成一个独立地承重体. (见附图) . 安. 拆装由塔吊配合施工 .三 . 落地式卸料平台安装部署. 一. 力. 机械 . 机具资源地准备1. 人员配备为了保证总体施工进度及施工地顺利进行, 上料平台在施工前, 宜事先安排好施工作业班组 , 确立现场施工管理班子. 钢平台地搭设施工由专业地架子工进行施工. 人员配备采用架子工 5 人, 配合杂工 2 人.2. 材料. 施工机具地准备根据进度地要求 , 另行组织钢管 . 焊管 . 夹板等材料及相关施工机具进场, 满足施工地要求 . 3. 平台设计根据工程情况 , 每个楼户型每层设转料平台一个. 转料平台为落地式 , 平台立杆为钢管φ =48*2.8mm,平台搭设最大高度为18m,尺寸为 3 m X 6m, 最大荷载 0.5 吨.四. 荷载计算计算依据 1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001). 计算依据2《施工技术》 2002.3. 《扣件式钢管模板高支撑架设计和使用安全》( 杜荣军). 1. 基本计算参数 (1)基本参数卸料平台宽度6.00m,长度 7.00m, 搭设高度 18.00m. 采用 Φ 48×3.0 钢管 . 内立杆离墙 0.20m,中立杆采用单扣件 . 立杆步距 h=1.80m,立杆纵距 1.00m, 立杆横距 =1.50m.横向水平杆上设 4 根纵向水平杆;施工堆载 . 活荷载 2.00kN/m2;平台上满铺脚手板 .(2)钢管截面特征壁厚 t=3.0mm,截面积 A=424mm2, 惯性矩 I=107800mm4;截面模量W=4490mm3, 回转半径 i=15.9mm,每 M长质量 0.0333kN/m;钢材抗拉 , 抗压和抗弯强度设计值f=205N/mm2, 弹性模量 E=206000N/mm2.(3)荷载标准值1)永久荷载标准值每 M立杆承受地结构自...
