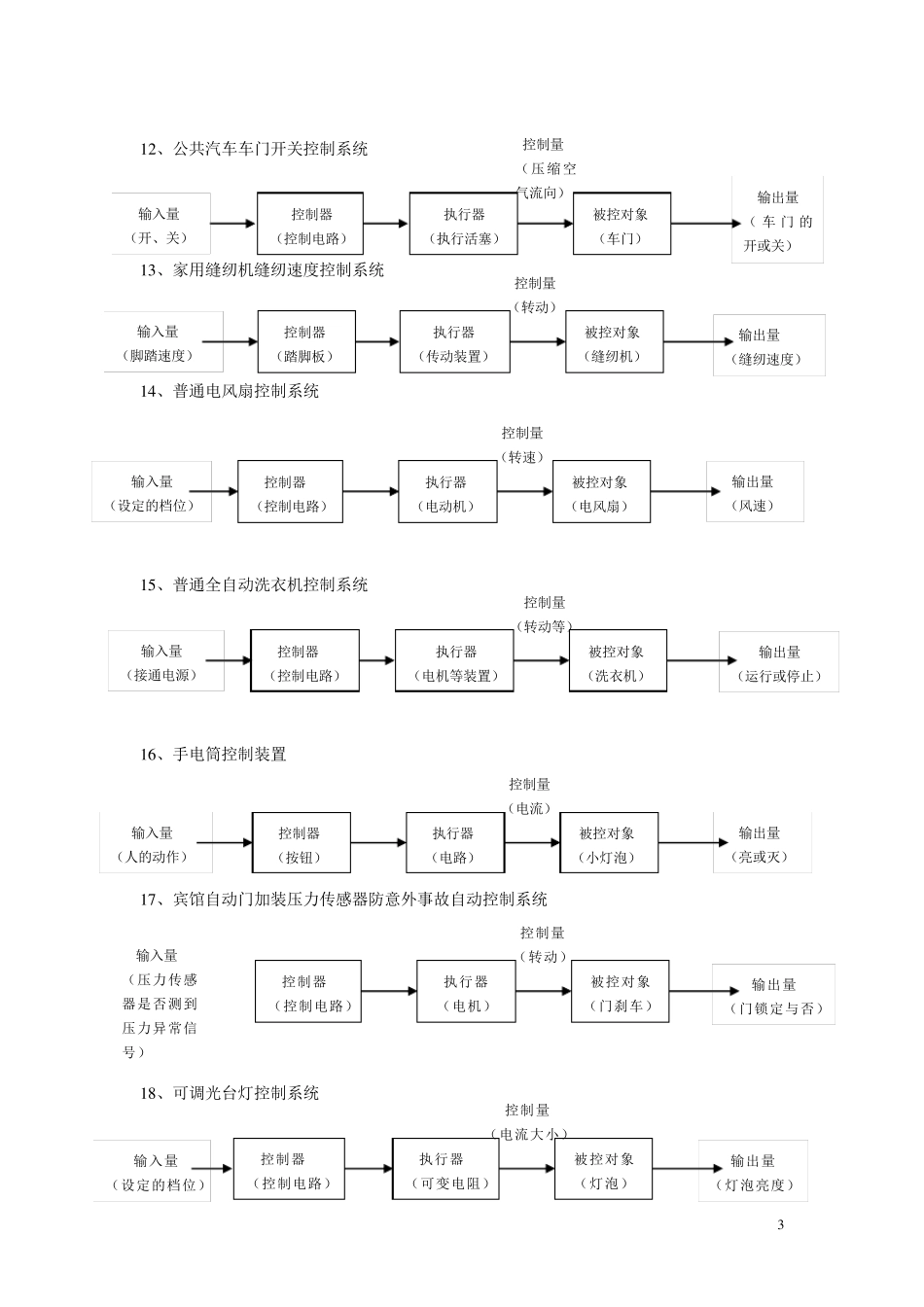

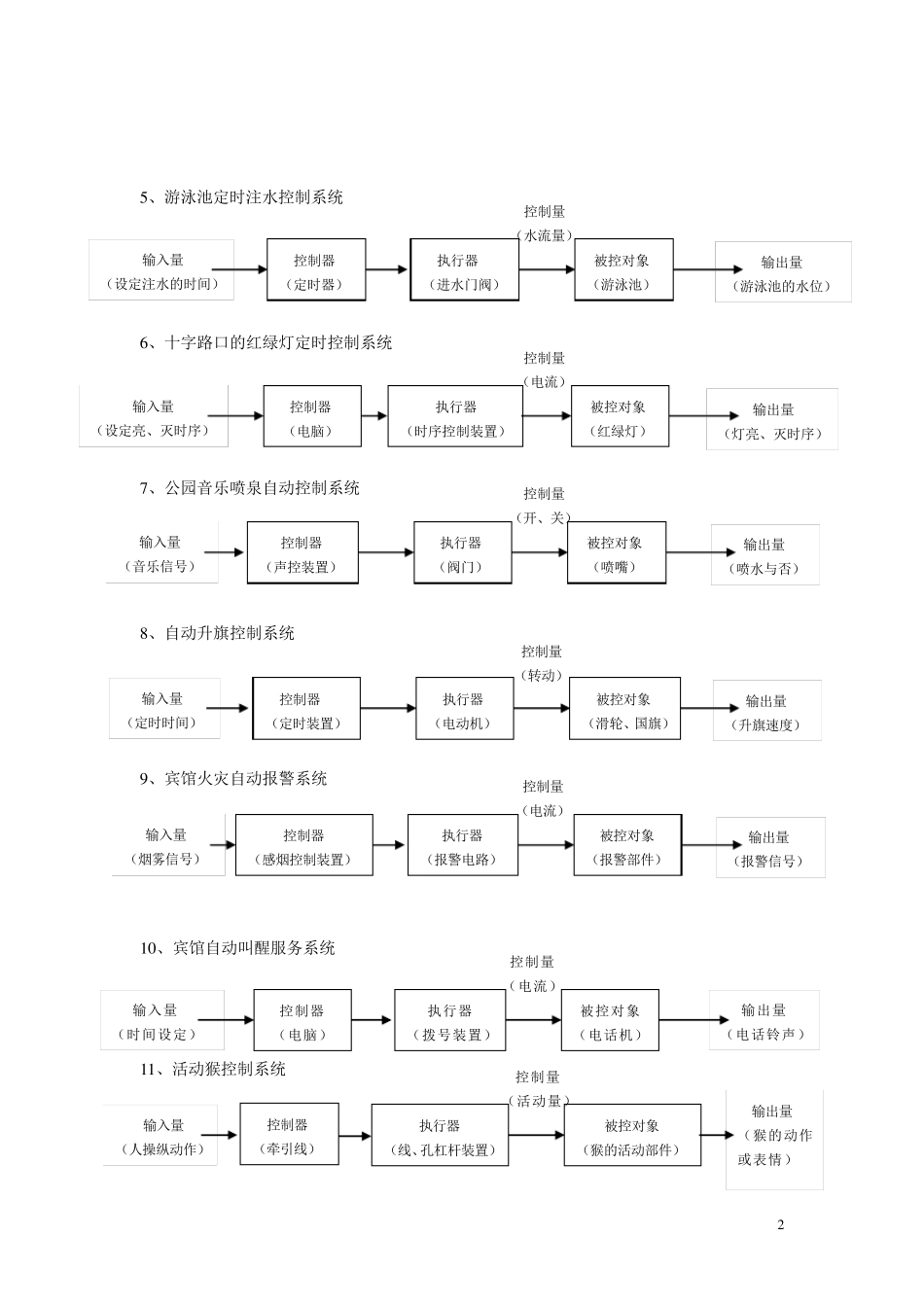

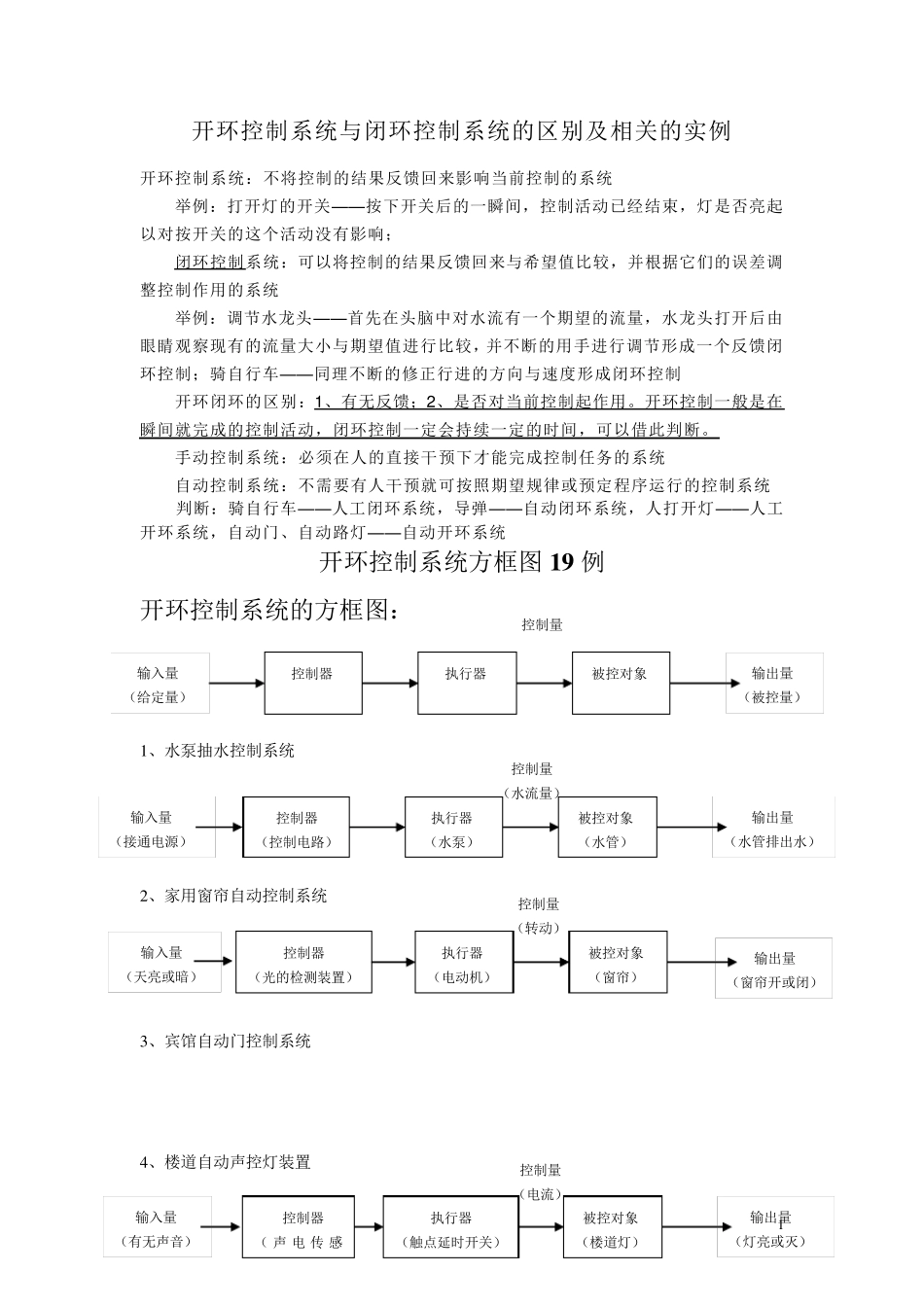

1 开环控制系统与闭环控制系统的区别及相关的实例 开环控制系统:不将控制的结果反馈回来影响当前控制的系统 举例:打开灯的开关——按下开关后的一瞬间,控制活动已经结束,灯是否亮起以对按开关的这个活动没有影响; 闭环控制系统:可以将控制的结果反馈回来与希望值比较,并根据它们的误差调整控制作用的系统 举例:调节水龙头——首先在头脑中对水流有一个期望的流量,水龙头打开后由眼睛观察现有的流量大小与期望值进行比较,并不断的用手进行调节形成一个反馈闭环控制;骑自行车——同理不断的修正行进的方向与速度形成闭环控制 开环闭环的区别:1 、有无反馈;2 、是否对当前控制起作用。开环控制一般是在瞬间就完成的控制活动,闭环控制一定会持续一定的时间,可以借此判断。 手动控制系统:必须在人的直接干预下才能完成控制任务的系统 自动控制系统:不需要有人干预就可按照期望规律或预定程序运行的控制系统 判断:骑自行车——人工闭环系统,导弹——自动闭环系统,人打开灯——人工开环系统,自动门、自动路灯——自动开环系统 开环控制系统方框图1 9 例 开环控制系统的方框图: 1 、水泵抽水控制系统 2 、家用窗帘自动控制系统 3 、宾馆自动门控制系统 4 、楼道自动声控灯装 置 输 入 量 ( 给 定量) 控制器 执 行器 被 控对象 输 出 量 ( 被 控量) 控制量 输 入 量 ( 接通 电 源 ) 控制器 ( 控制电 路) 执 行器 ( 水泵) 被 控对象 ( 水管 ) 输 出 量 ( 水管 排 出 水) 控制量 ( 水流量) 输 入 量 ( 天 亮或暗 ) 控制器 ( 光 的检 测 装 置 ) 执 行器 ( 电 动机 ) 被 控对象 ( 窗帘) 输 出 量 ( 窗帘开或闭) 控制量 ( 转 动) 输 入 量 ( 有无声音 ) 控制器 (声电传感执 行器 ( 触 点 延 时开关) 被 控对象 ( 楼道灯) 输 出 量 ( 灯亮或灭 ) 控制量 ( 电 流) 2 5 、游泳池定时注水控制系统 6 、十字路口的红绿灯定时控制系统 7 、公园音乐喷泉自动控制系统 8 、自动升旗控制系统 9 、宾馆火灾自动报警系统 1 0 、宾馆自动叫醒服务系统 1 1 、活动猴控制系统 输入量 (设定注水的时间) 控制器 (定时器) 执行器 (进水门阀) 被控对象 (游泳池) 输出量 (游泳池的水位) 控制量 (水流量) 输入量 (设定亮、灭...
