引导轮设计说明书

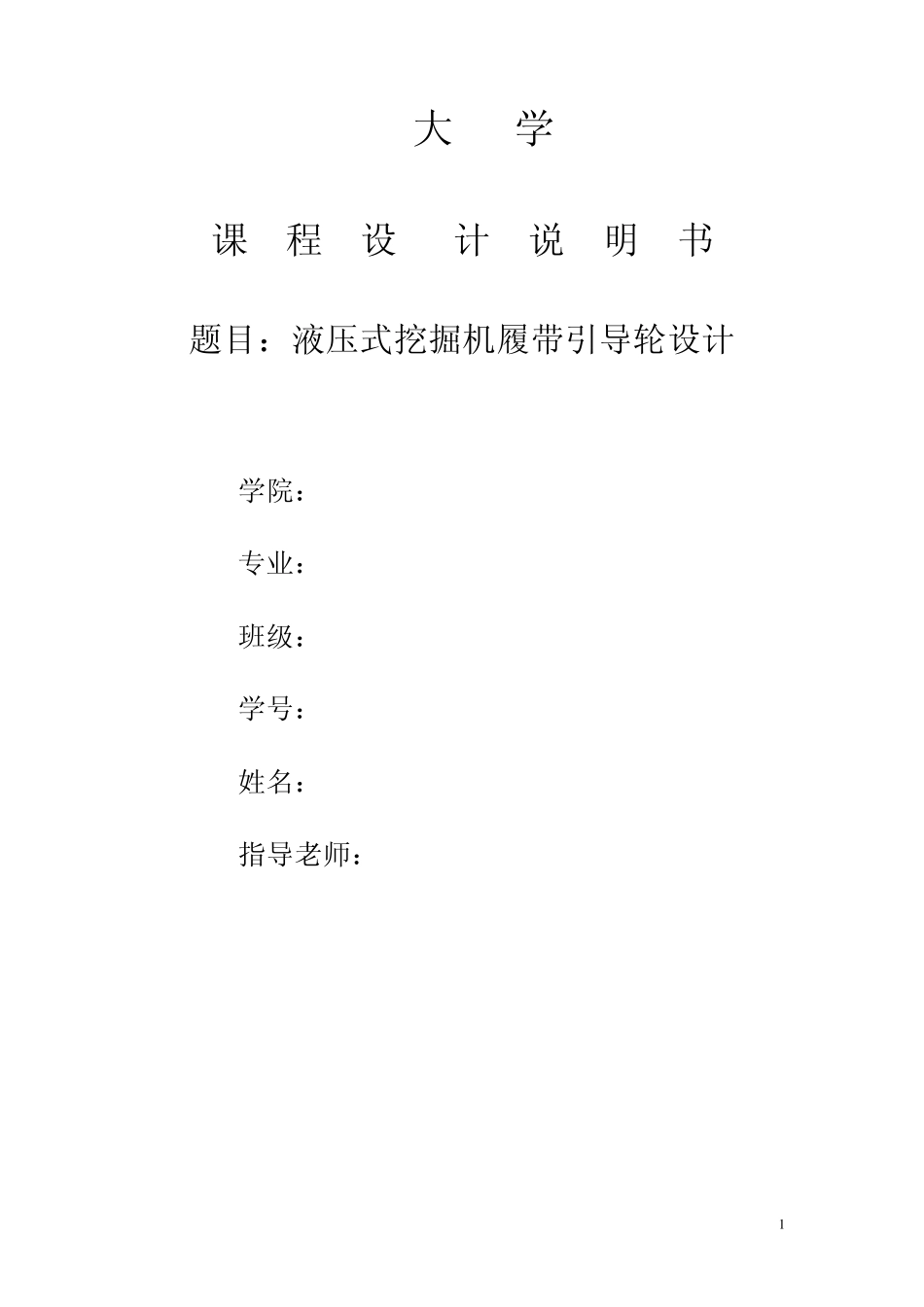

引导轮设计说明书_第1页
1/16

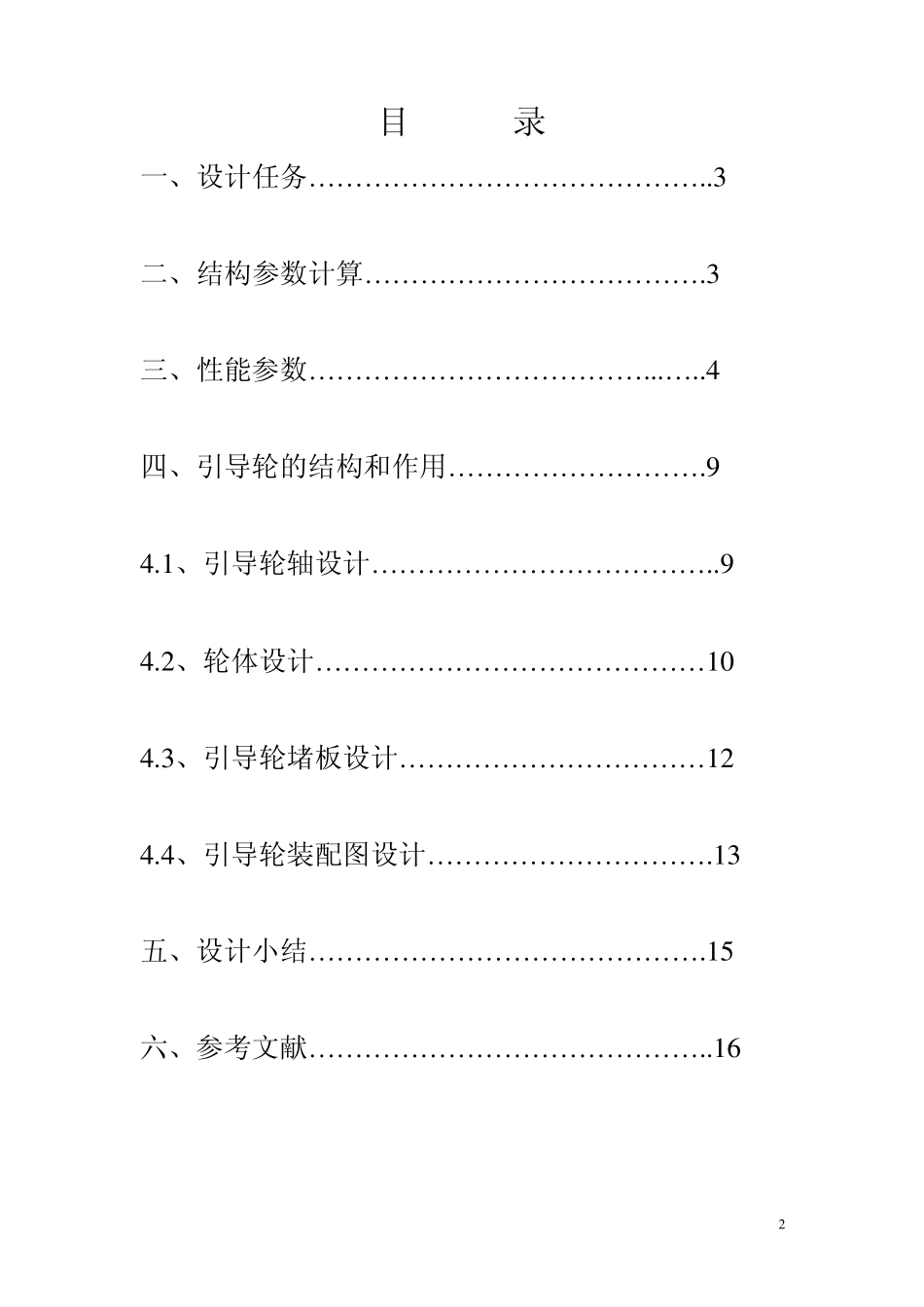

引导轮设计说明书_第2页
2/16

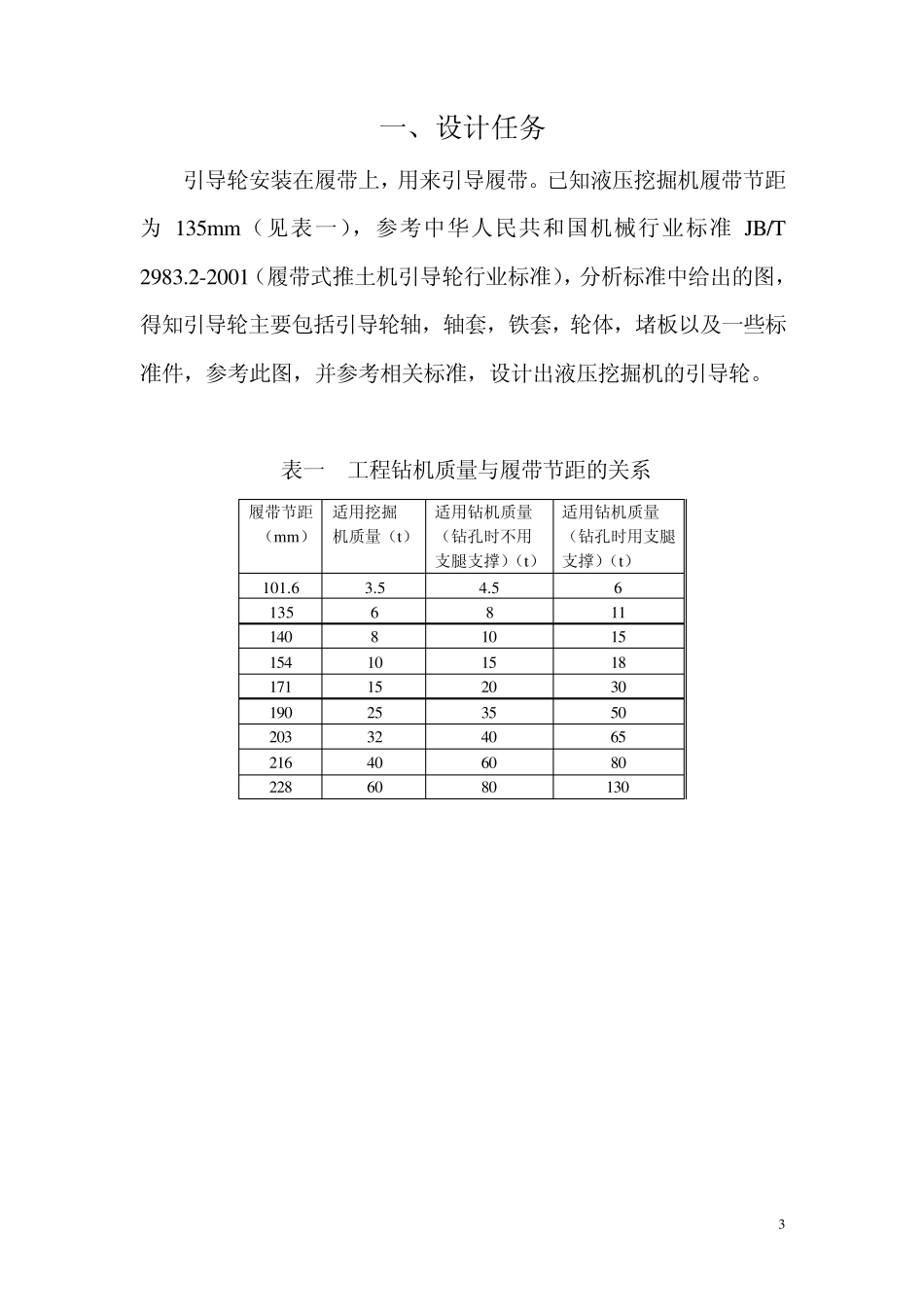

引导轮设计说明书_第3页
3/16
1 大 学 课 程 设 计 说 明 书 题目:液压式挖掘机履带引导轮设计 学院: 专业: 班级: 学号: 姓名: 指导老师: 2 目 录 一、设计任务……………………………………..3 二、结构参数计算……………………………….3 三、性能参数………………………………...…..4 四、引导轮的结构和作用……………………….9 4 .1 、引导轮轴设计………………………………..9 4 .2 、轮体设计……………………………………1 0 4 .3 、引导轮堵板设计……………………………1 2 4 .4 、引导轮装配图设计………………………….1 3 五、设计小结…………………………………….1 5 六、参考文献……………………………………..1 6 3 一、设计任务 引导轮安装在履带上,用来引导履带。已知液压挖掘机履带节距为 135mm(见表一),参考中华人民共和国机械行业标准 JB/T 2983.2-2001(履带式推土机引导轮行业标准),分析标准中给出的图,得知引导轮主要包括引导轮轴,轴套,铁套,轮体,堵板以及一些标准件,参考此图,并参考相关标准,设计出液压挖掘机的引导轮。 表一 工程钻机质量与履带节距的关系 履带节距 (mm) 适用挖掘 机质量(t) 适用钻机质量 (钻孔时不用 支腿支撑)(t) 适用钻机质量 (钻孔时用支腿 支撑)(t) 101.6 3.5 4.5 6 135 6 8 11 140 8 10 15 154 10 15 18 171 15 20 30 190 25 35 50 203 32 40 65 216 40 60 80 228 60 80 130 4 二、结构参数计算 根据履带的节距参考JB/T 2983.2-2001 履带式推土机引导轮行业标准,其直径为488mm。其它安装尺寸与技术要求可参考该标准。 2-1、 驱动轮节圆Dq ztDq360/ 式中t——履带节距 Z——驱动轮齿数,齿数选择见下表二。 表二 驱动轮参数表 链轨节距 (10-3m) 驱动轮齿数Z 适用范围 ( 斗 容 量m3) 链轨节距 (10-3m) 驱动轮齿数Z 适用范围 ( 斗 容 量m3) 101,125,135 35,25 0.25 以下 202.8 23 1.0~1.60 154 23,25 0.25~0.40 215.9,228.6 25 2.5 171.05 23 0.40~0.60 260.35 27 4 将参数代入上式可得 Dq =543mm。 2-2、 导向轮工作面直径Dd DqDd)9.0~8.0( 将(1)中求的Dq 代入得 Dd=434.4~488.7mm ;取整数的Dd=488mm. 2-3、 托链轮踏面直径Dt tDt)0.1~8.0( 5 上式中t=135mm,从而求得Dt ...
