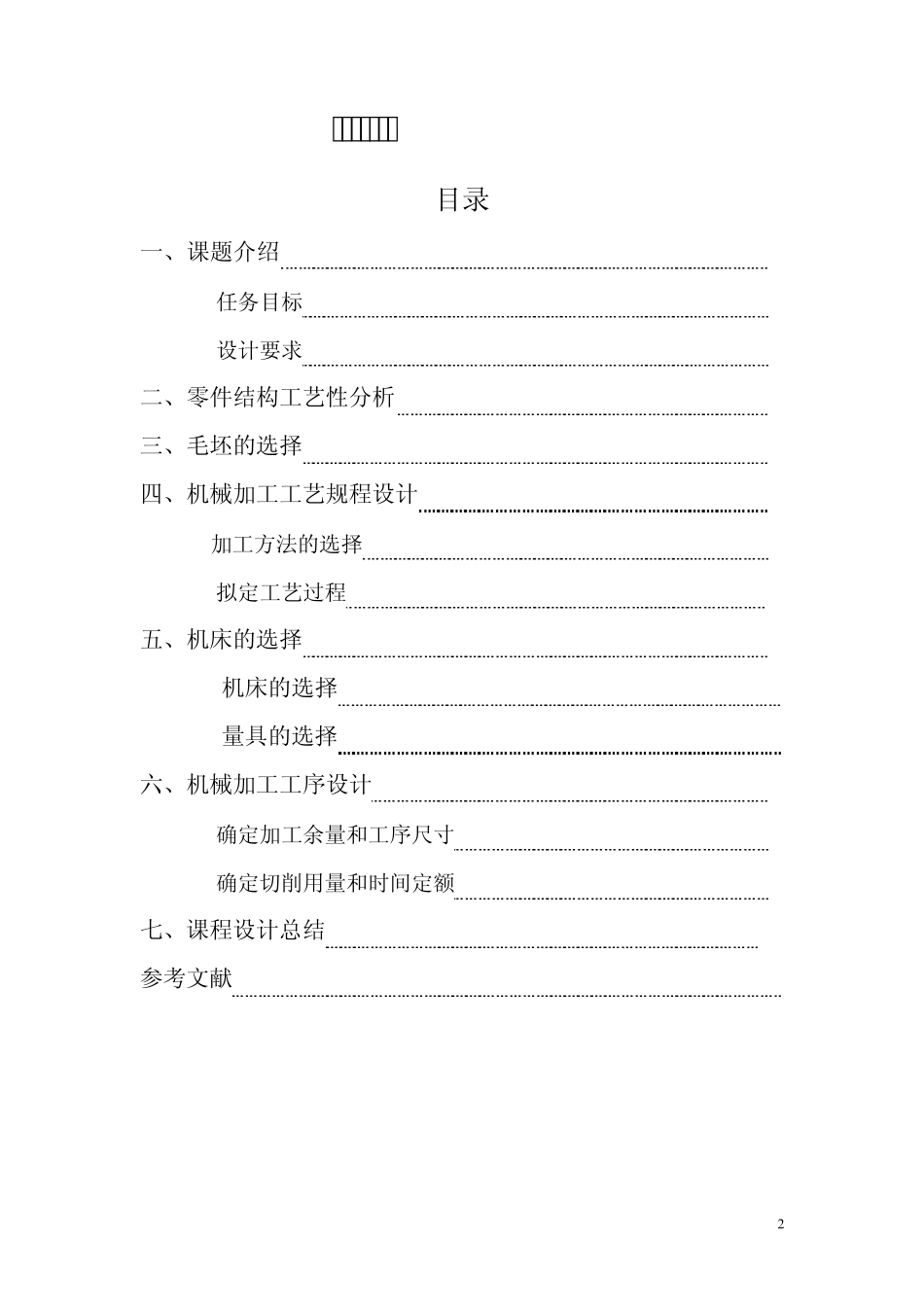

机械制造工艺课程设计报告说明书 课题:张紧轮支架 班 级: 姓 名: 指导教师: 1 课程设计任务书 课 题:张紧轮支架的加工工艺规程设计 设计内容 : 1、张紧轮支架的零件图 1 张 2、张紧轮支架毛坯图 1 张 3、机械加工工艺过程卡 1 份 4、机械加工工序卡 1 份 5、课程设计说明书 1 份 年 月 日 2 课程设计说明书 目录 一、课题介绍 3 1.1 任务目标 3 1.2 设计要求 3 二、零件结构工艺性分析 3 三、毛坯的选择 3 四、机械加工工艺规程设计 4 4.1加工方法的选择 4 4.2 拟定工艺过程 4 五、机床的选择 4 5.1 机床的选择 4 5.2 量具的选择 5 六、机械加工工序设计 5 6.1 确定加工余量和工序尺寸 5 6.2 确定切削用量和时间定额 6 七、课程设计总结 11 参考文献 12 3 一、课题介绍 1.1 任务目标 零件材料: HT200 技术要求: 1、未注铸造圆角 R5-R10 2、调质 HBS1187-220 零件数据: (见零件图) 1.2 设计要求 要求编制一个张紧轮支架零件的机械加工工艺过程,并编写设计说明书。具体内容如下: 1、 分析零件加工性,选择毛胚的制造方法,指定毛胚的技术要求。 2、 拟定张紧轮支架的机械加工工艺过程,填写工艺卡。 3、 确定各工序所用的加工设备。 4、 计算加工余量,时间定额,填写工序卡。 5、 提交设计说明书。 二、零件结构工艺性分析 该张紧轮支架属于支撑零件,结构较简单。其加工精度,粗糙度已给出其上下两端面精度要求较高,其他表面直接采用铸造就能满足其表面粗糙度要求。 三、毛坯的选择 该撑头螺杆形状不复杂,尺寸较小,不属于精密零件或制造要求高的零件。因此由表 2-6]2[ (《机械制造技术基础课程设计》]2[ )采用 HT200即可。 毛胚可直接通过铸造得出。 4 四、机械加工工艺规程设计 4.1 加工方法的选择 该零件需要加工的部分主要为: 1. 上下两端面,精度要求较高为Ra6.3。按《简明公差标准应用手册》]4[ 关于经济加工精度部分取为IT6,查表知需粗铣、半精铣、精铣。 2. 两中间端面表面粗糙度要求为Ra12.5。公差取IT10,需粗铣,半精铣。 3. 右端面的调紧孔已经直接在毛胚中铸造出来,表面粗糙度要求为Ra25。公差IT10,需钻床扩孔即可。 4. 两固定孔无表面粗糙度要求,直接钻孔。 5. 右端面修整。 4.2 拟定工艺路线 工序一:铸造毛胚、调制处理达到 HBS1187-220。 工序二:去毛刺; 工序三:上...
