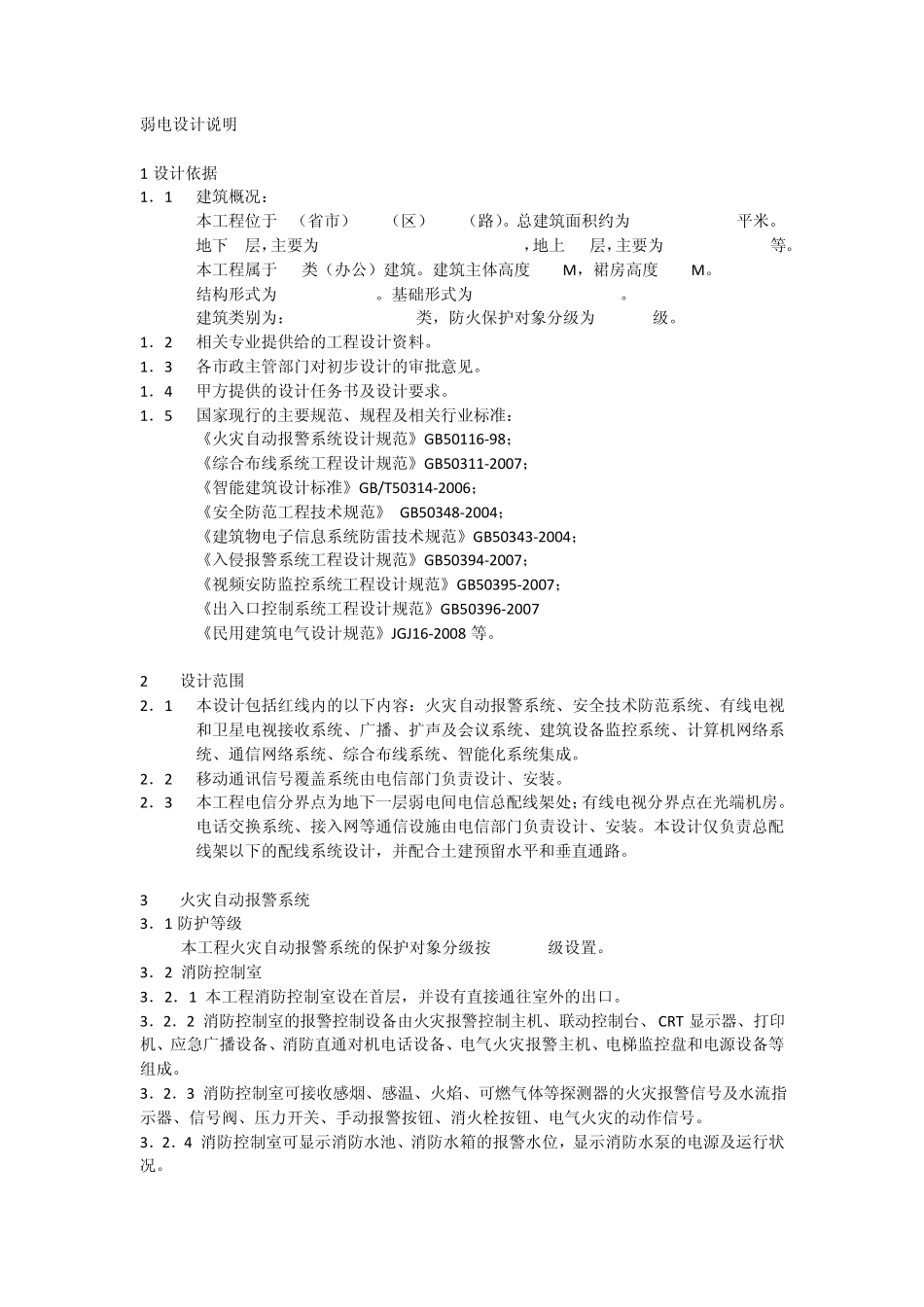

弱电设计说明 1 设计依据 1．1 建筑概况： 本工程位于 （省市） （区） （路）。总建筑面积约为 平米。地下 层，主要为 ，地上 层，主要为 等。 本工程属于 类（办公）建筑。建筑主体高度 M，裙房高度 M。 结构形式为 。基础形式为 。 建筑类别为： 类，防火保护对象分级为 级。 1．2 相关专业提供给的工程设计资料。 1．3 各市政主管部门对初步设计的审批意见。 1．4 甲方提供的设计任务书及设计要求。 1．5 国家现行的主要规范、规程及相关行业标准： 《火灾自动报警系统设计规范》GB50116-98； 《综合布线系统工程设计规范》GB50311-2007； 《智能建筑设计标准》GB/T50314-2006； 《安全防范工程技术规范》 GB50348-2004； 《建筑物电子信息系统防雷技术规范》GB50343-2004； 《入侵报警系统工程设计规范》GB50394-2007； 《视频安防监控系统工程设计规范》GB50395-2007； 《出入口控制系统工程设计规范》GB50396-2007 《民用建筑电气设计规范》JGJ16-2008 等。 2 设计范围 2．1 本设计包括红线内的以下内容：火灾自动报警系统、安全技术防范系统、有线电视和卫星电视接收系统、广播、扩声及会议系统、建筑设备监控系统、计算机网络系统、通信网络系统、综合布线系统、智能化系统集成。 2．2 移动通讯信号覆盖系统由电信部门负责设计、安装。 2．3 本工程电信分界点为地下一层弱电间电信总配线架处；有线电视分界点在光端机房。电话交换系统、接入网等通信设施由电信部门负责设计、安装。本设计仅负责总配线架以下的配线系统设计，并配合土建预留水平和垂直通路。 3 火灾自动报警系统 3．1 防护等级 本工程火灾自动报警系统的保护对象分级按 级设置。 3．2 消防控制室 3．2．1 本工程消防控制室设在首层，并设有直接通往室外的出口。 3．2．2 消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT 显示器、打印机、应急广播设备、消防直通对机电话设备、电气火灾报警主机、电梯监控盘和电源设备等组成。 3．2．3 消防控制室可接收感烟、感温、火焰、可燃气体等探测器的火灾报警信号及水流指示器、信号阀、压力开关、手动报警按钮、消火栓按钮、电气火灾的动作信号。 3．2．4 消防控制室可显示消防水池、消防水箱的报警水位，显示消防水泵的电源及运行状况。 3．2．5 消防控制精通可联动控制所有与消防有关的设备。 3．3 火灾自动报警系统 3．3．1 本工程采...
