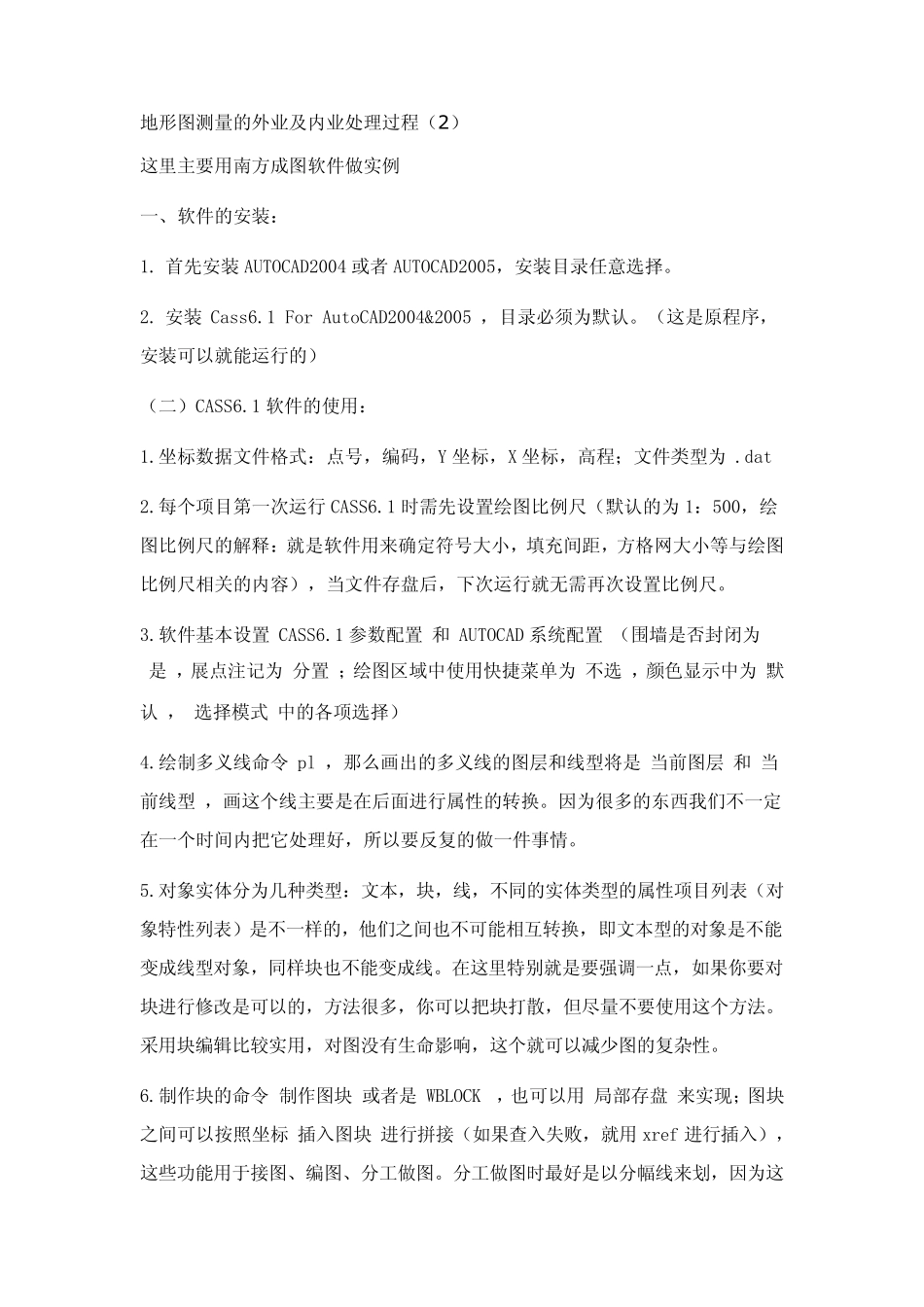

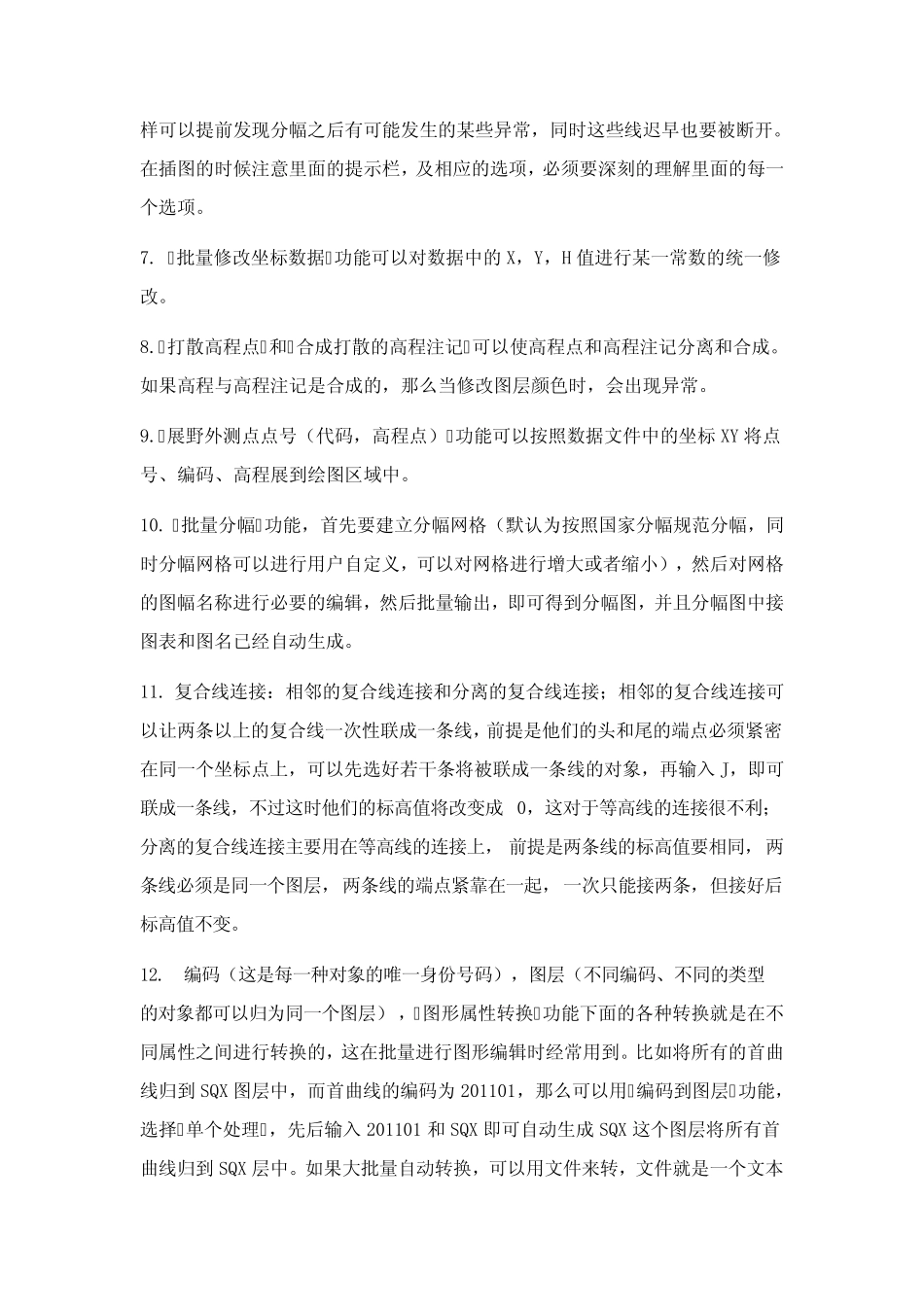

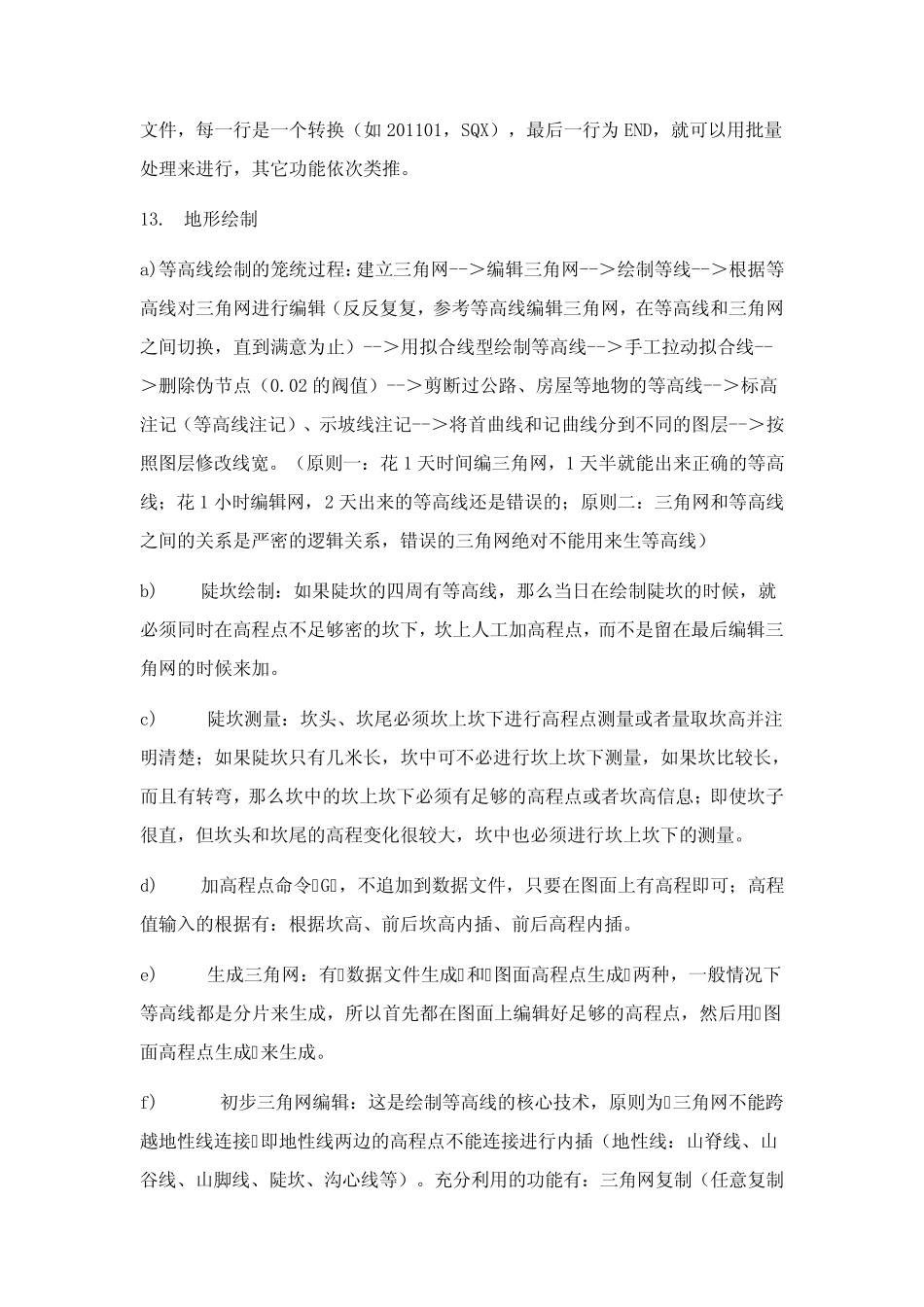

地形图测量的外业及内业处理过程(2 ) 这里主要用南方成图软件做实例 一、软件的安装: 1. 首先安装 AUTOCAD2004 或者 AUTOCAD2005,安装目录任意选择。 2. 安装“Cass6.1 For AutoCAD2004&2005”,目录必须为默认。(这是原程序,安装可以就能运行的) (二)CASS6.1 软件的使用: 1.坐标数据文件格式:点号,编码,Y 坐标,X 坐标,高程;文件类型为“.dat” 2.每个项目第一次运行 CASS6.1 时需先设置绘图比例尺(默认的为 1:500,绘图比例尺的解释:就是软件用来确定符号大小,填充间距,方格网大小等与绘图比例尺相关的内容),当文件存盘后,下次运行就无需再次设置比例尺。 3.软件基本设置“CASS6.1 参数配置”和“AUTOCAD 系统配置”(围墙是否封闭为“是”,展点注记为“分置”;绘图区域中使用快捷菜单为“不选”,颜色显示中为“默认”,“选择模式”中的各项选择) 4.绘制多义线命令“pl”,那么画出的多义线的图层和线型将是“当前图层”和“当前线型”,画这个线主要是在后面进行属性的转换。因为很多的东西我们不一定在一个时间内把它处理好,所以要反复的做一件事情。 5.对象实体分为几种类型:文本,块,线,不同的实体类型的属性项目列表(对象特性列表)是不一样的,他们之间也不可能相互转换,即文本型的对象是不能变成线型对象,同样块也不能变成线。在这里特别就是要强调一点,如果你要对块进行修改是可以的,方法很多,你可以把块打散,但尽量不要使用这个方法。采用块编辑比较实用,对图没有生命影响,这个就可以减少图的复杂性。 6.制作块的命令“制作图块”或者是“WBLOCK”„,也可以用“局部存盘”来实现;图块之间可以按照坐标“插入图块”进行拼接(如果查入失败,就用xref 进行插入),这些功能用于接图、编图、分工做图。分工做图时最好是以分幅线来划,因为这样可以提前发现分幅之后有可能发生的某些异常,同时这些线迟早也要被断开。在插图的时候注意里面的提示栏,及相应的选项,必须要深刻的理解里面的每一个选项。 7. “批量修改坐标数据”功能可以对数据中的X,Y,H 值进行某一常数的统一修改。 8.“打散高程点”和“合成打散的高程注记“可以使高程点和高程注记分离和合成。如果高程与高程注记是合成的,那么当修改图层颜色时,会出现异常。 9.“展野外测点点号(代码,高程点)“功能可以按照数据文件中的坐标XY 将点号、编码、高程展到绘图区域中。 10. “批量分幅...
