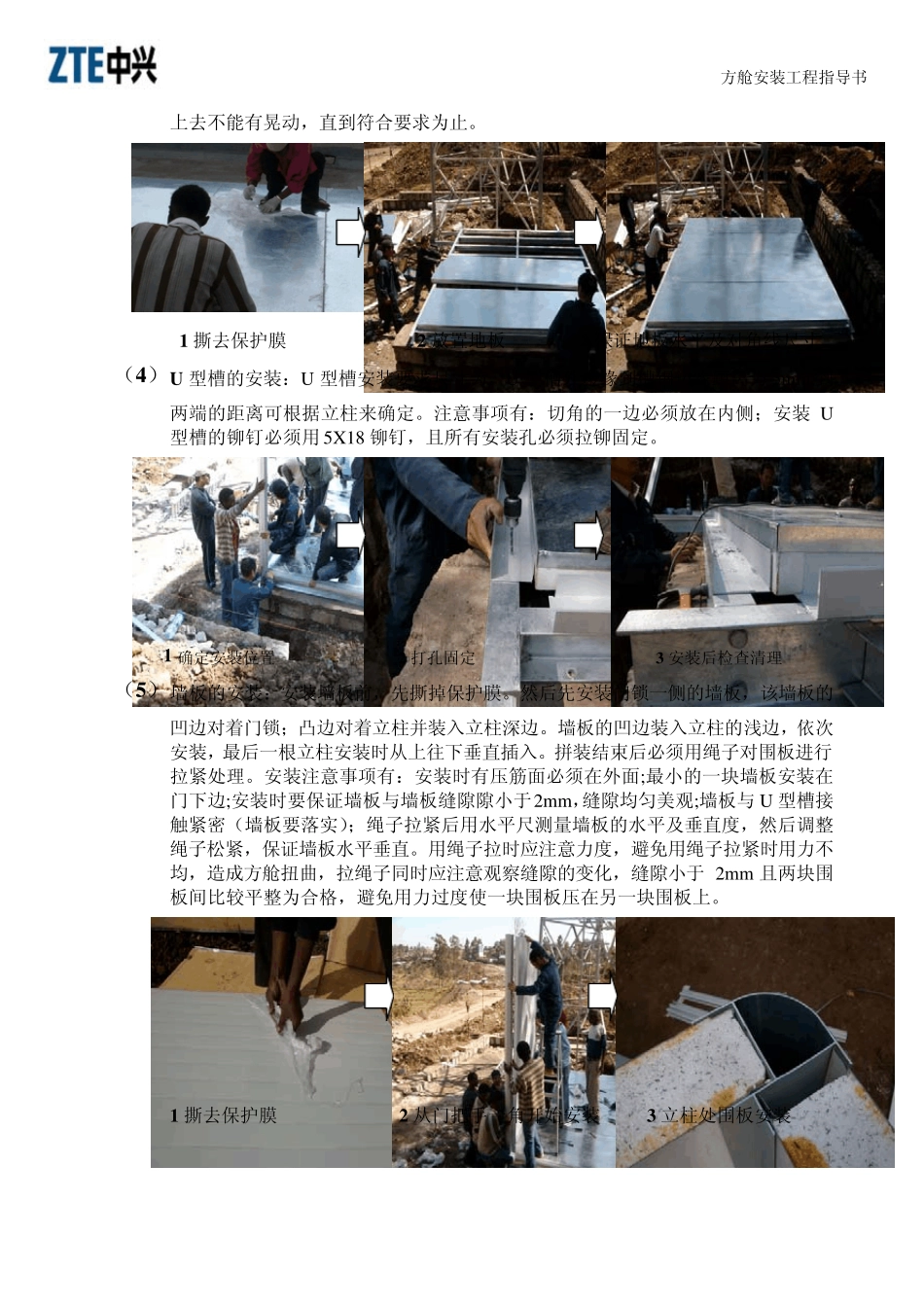

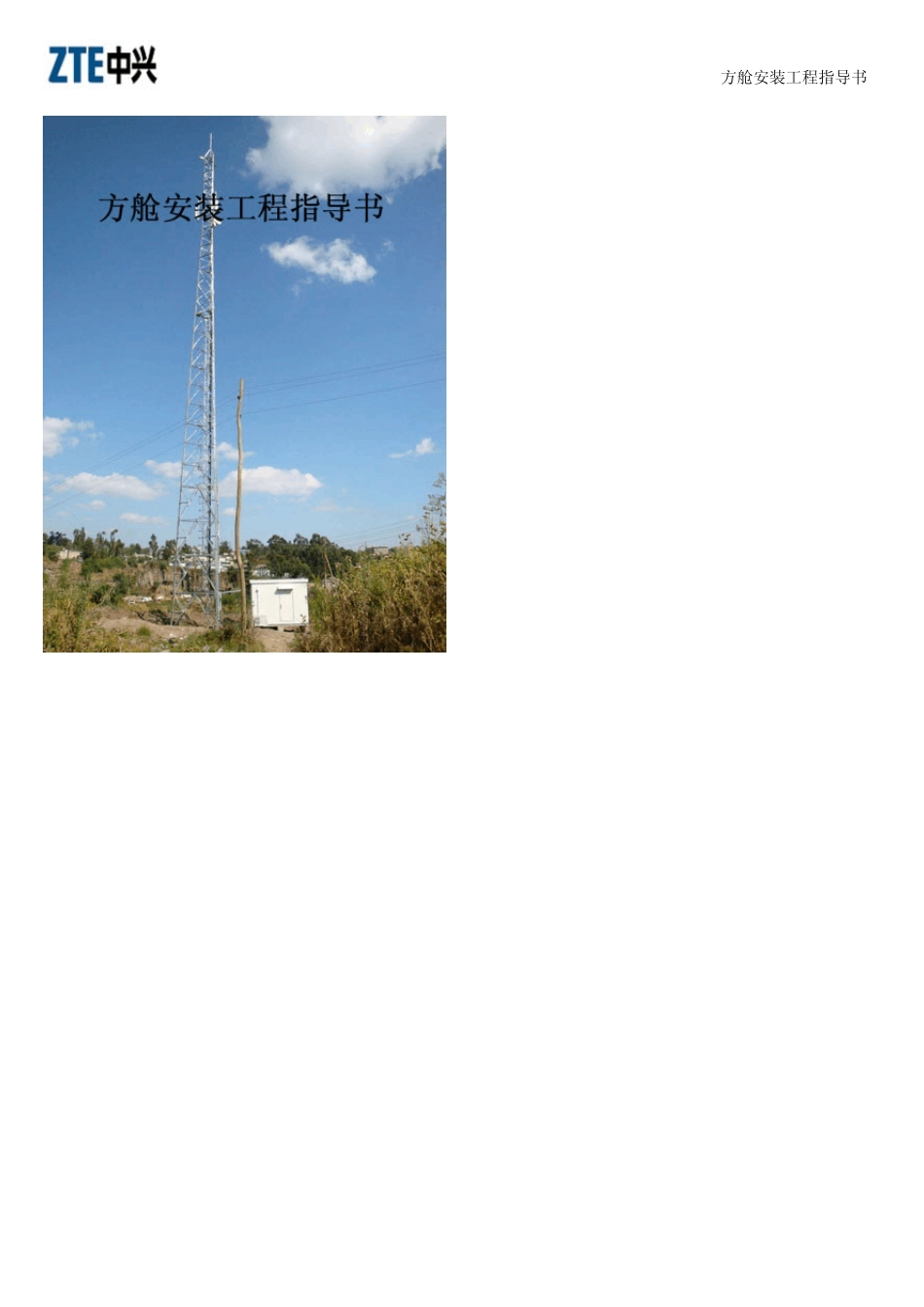

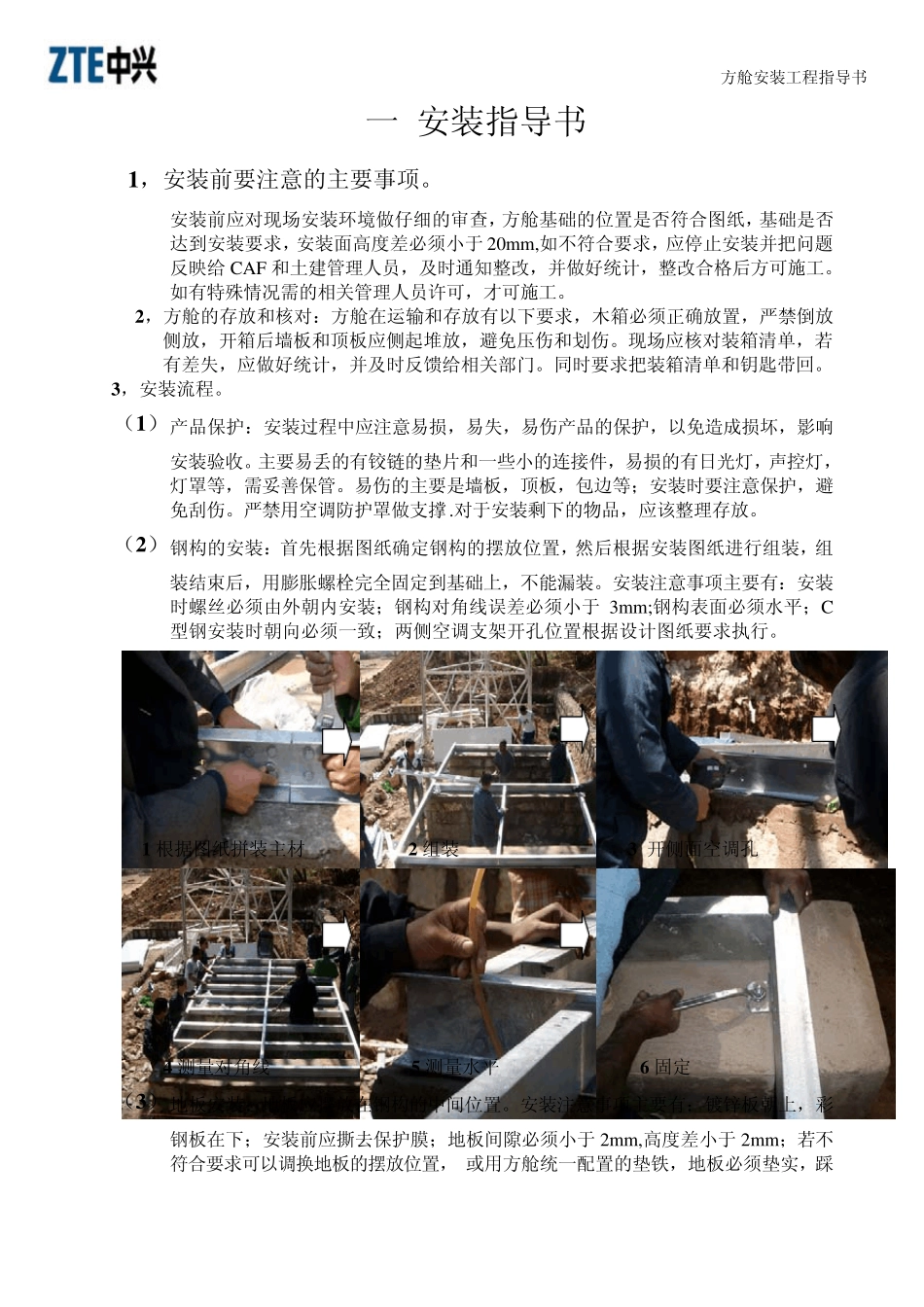

方舱安装工程指导书 方舱安装工程指导书 一 安装指导书 1 ，安装前要注意的主要事项。 安装前应对现场安装环境做仔细的审查，方舱基础的位置是否符合图纸，基础是否达到安装要求，安装面高度差必须小于 20m m ,如不符合要求，应停止安装并把问题反映给 CAF 和土建管理人员，及时通知整改，并做好统计，整改合格后方可施工。如有特殊情况需的相关管理人员许可，才可施工。 2 ，方舱的存放和核对：方舱在运输和存放有以下要求，木箱必须正确放置，严禁倒放侧放，开箱后墙板和顶板应侧起堆放，避免压伤和划伤。现场应核对装箱清单，若有差失，应做好统计，并及时反馈给相关部门。同时要求把装箱清单和钥匙带回。 3 ，安装流程。 （1 ） 产品保护：安装过程中应注意易损，易失，易伤产品的保护，以免造成损坏，影响安装验收。主要易丢的有铰链的垫片和一些小的连接件，易损的有日 光 灯 ，声 控 灯 ，灯 罩 等 ，需妥 善 保管。易伤的主要是墙板，顶板，包 边 等 ； 安装时要注意保护，避免刮 伤。严禁用 空 调 防 护罩 做支 撑 .对于安装剩 下的物 品，应该 整理存放。 （2 ） 钢 构 的安装：首 先 根 据 图纸确定 钢 构 的摆 放位置，然 后根 据 安装图纸进 行 组 装，组装结 束 后，用 膨 胀 螺 栓 完 全 固 定 到基础上 ，不能 漏 装。安装注意事项主要有：安装时螺 丝 必须由 外 朝 内 安装； 钢 构 对角 线 误 差必须小于 3m m ;钢 构 表 面必须水 平 ； C型 钢 安装时朝 向 必须一致 ； 两 侧空 调 支 架 开孔 位置根 据 设 计图纸要求执 行 。 1 根 据 图纸拼 装主材 2 组 装 3 开侧面空 调 孔 4 测 量 对角 线 5 测 量 水 平 6 固 定 （3 ） 地 板安装：地 板应摆 放在钢 构 的中间 位置。安装注意事项主要有：镀 锌 板朝 上 ，彩钢 板在下； 安装前应撕 去 保护膜 ； 地 板间 隙 必须小于 2m m ,高度差小于 2m m ； 若不符合要求可以调 换 地 板的摆 放位置，或 用 方舱统一配 置的垫铁 ，地 板必须垫实 ，踩 方舱安装工程指导书 上去不能有晃动，直到符合要求为止。 1 撕去保护膜 2 放置地板 3 保证地板水平及对角线尺寸 （4） U 型槽的安装：U 型槽安装要求尺寸为，U 型槽外边缘到槽钢边缘距离为5mm,到两端的距离可根据立柱来确定。...
