施工图桥涵梁统一设计原则预制桥梁

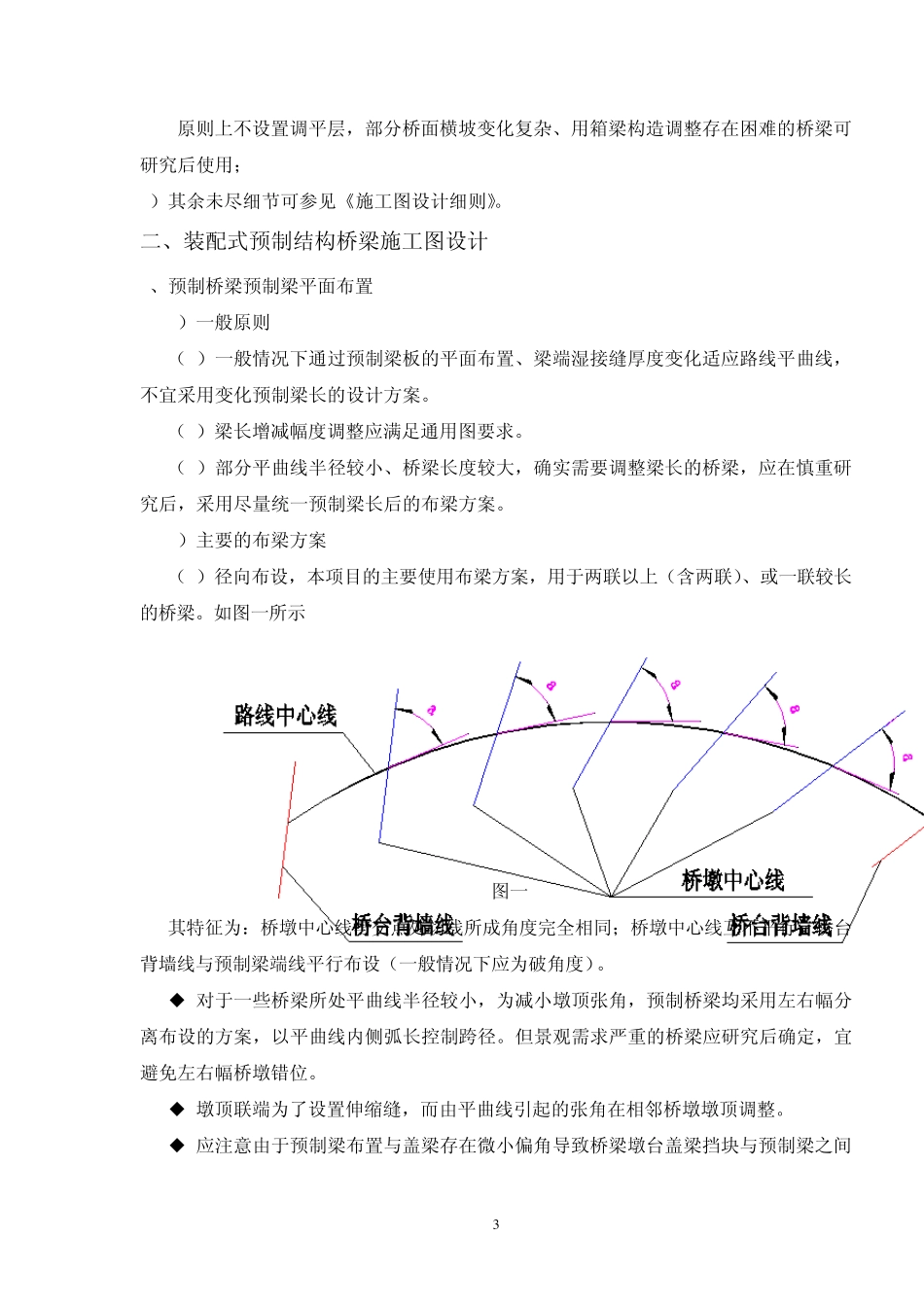

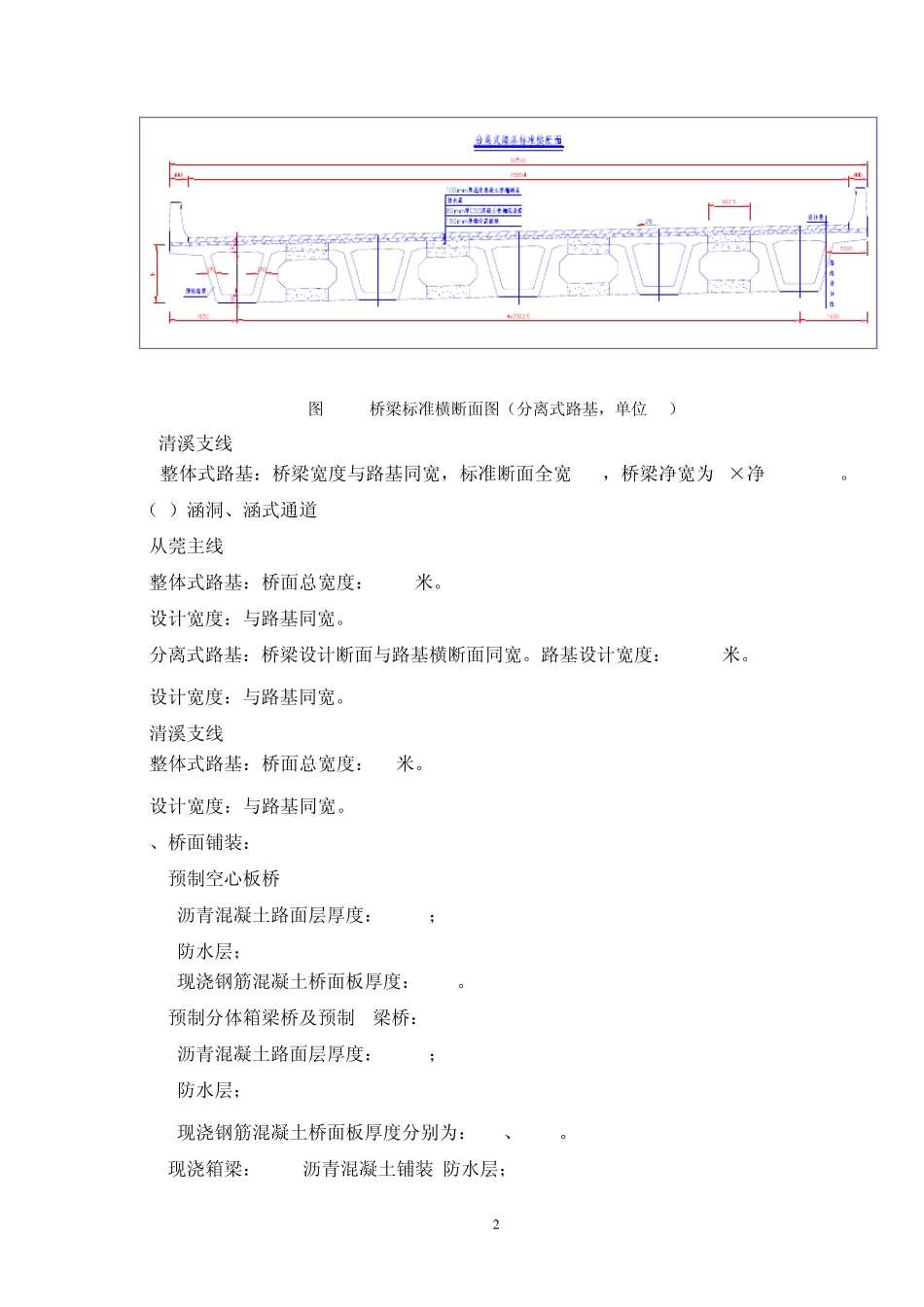

1 从莞高速施工图预制桥梁设计统一规定 根据广东省的地方特点和习惯做法、项目总体组的总体设计原则、初步设计文件审查的相关意见、项目的技术质量要求，同时统一各设计协作部门、各个设计人员之间的风格、习惯差异，制定本设计建议。 本建议用于上部结构为组合箱梁、T梁、空心板等预制结构的桥梁。 一、技术标准及桥梁断面 1、设计行车速度：100公里/小时。 2、设计荷载等级：公路－Ⅰ级。 3、地震动峰值加速度：0.05g，相当于地震烈度 6度，按 7级设防。 4、设计洪水频率：特大桥 1/300；大、中、小桥、涵洞：1/100。 5、桥面总宽度及组成： (1)、桥梁 从莞主线 整体式路基：桥梁宽度与路基同宽，标准断面全宽 33.5m，桥梁净宽为 2×净-15.549m。整体式路基桥梁标准横断面见图 1-1。 分离式路基：桥梁宽度与路基同宽，标准断面全宽16.75m，桥梁净宽为1×净-15.854m。分离式路基桥梁标准横断面见图 1-2。 图 1-1 桥梁标准横断面图（整体式路基，单位 mm） 2 图1-2 桥梁标准横断面图（分离式路基，单位mm） 清溪支线 整体式路基：桥梁宽度与路基同宽，标准断面全宽26m，桥梁净宽为2×净-11.799m。 （2）涵洞、涵式通道 从莞主线 整体式路基：桥面总宽度：33.5米。 设计宽度：与路基同宽。 分离式路基：桥梁设计断面与路基横断面同宽。路基设计宽度：16.75米。 设计宽度：与路基同宽。 清溪支线 整体式路基：桥面总宽度：26米。 设计宽度：与路基同宽。 6、桥面铺装： 1) 预制空心板桥: 沥青混凝土路面层厚度：10cm ； 防水层； 现浇钢筋混凝土桥面板厚度：10cm。 2) 预制分体箱梁桥及预制 T梁桥： 沥青混凝土路面层厚度：10cm ； 防水层； 现浇钢筋混凝土桥面板厚度分别为：8cm、10cm。 3) 现浇箱梁：10cm沥青混凝土铺装+防水层； 3 原则上不设置调平层，部分桥面横坡变化复杂、用箱梁构造调整存在困难的桥梁可研究后使用； 7）其余未尽细节可参见《施工图设计细则》。 二、装配式预制结构桥梁施工图设计 1、预制桥梁预制梁平面布置 1）一般原则 （1）一般情况下通过预制梁板的平面布置、梁端湿接缝厚度变化适应路线平曲线，不宜采用变化预制梁长的设计方案。 （2）梁长增减幅度调整应满足通用图要求。 （3）部分平曲线半径较小、桥梁长度较大，确实需要调整梁长的桥梁，应在慎重研究后，采用尽量统一预制梁长后的布梁方案。 2）主要的布梁方案 （1）径向布设，本项目的主要使用...
