无心磨加工知识

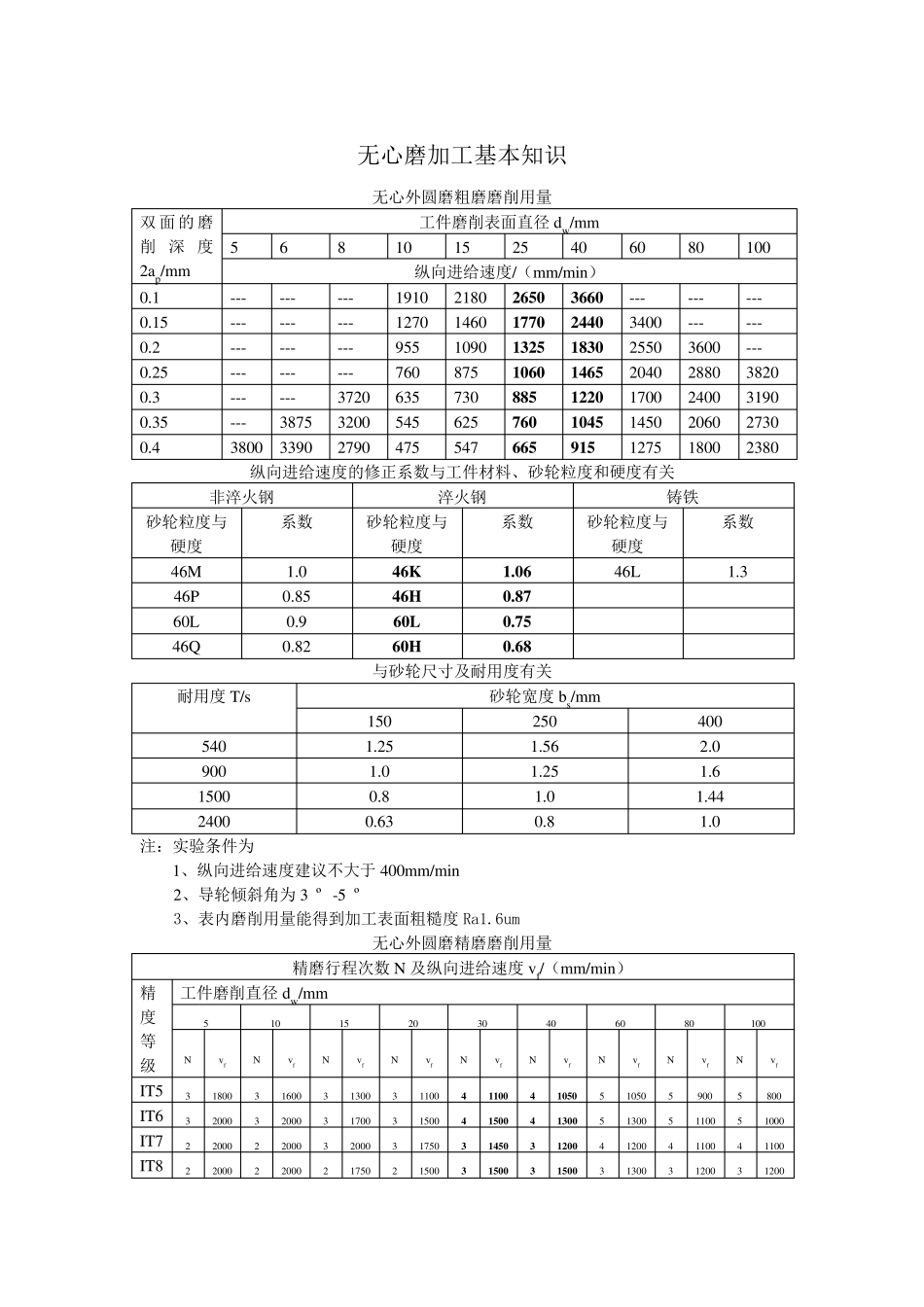

无心磨加工基本知识 无心外圆磨粗磨磨削用量 双面的磨削深度2ap/mm 工件磨削表面直径dw/mm 5 6 8 10 15 25 40 60 80 100 纵向进给速度/（mm/min） 0.1 --- --- --- 1910 2180 2650 3660 --- --- --- 0.15 --- --- --- 1270 1460 1770 2440 3400 --- --- 0.2 --- --- --- 955 1090 1325 1830 2550 3600 --- 0.25 --- --- --- 760 875 1060 1465 2040 2880 3820 0.3 --- --- 3720 635 730 885 1220 1700 2400 3190 0.35 --- 3875 3200 545 625 760 1045 1450 2060 2730 0.4 3800 3390 2790 475 547 665 915 1275 1800 2380 纵向进给速度的修正系数与工件材料、砂轮粒度和硬度有关 非淬火钢 淬火钢 铸铁 砂轮粒度与硬度 系数 砂轮粒度与硬度 系数 砂轮粒度与硬度 系数 46M 1.0 46K 1.06 46L 1.3 46P 0.85 46H 0.87 60L 0.9 60L 0.75 46Q 0.82 60H 0.68 与砂轮尺寸及耐用度有关 耐用度T/s 砂轮宽度bs/mm 150 250 400 540 1.25 1.56 2.0 900 1.0 1.25 1.6 1500 0.8 1.0 1.44 2400 0.63 0.8 1.0 注：实验条件为 1、纵向进给速度建议不大于400mm/min 2、导轮倾斜角为3 º -5 º 3、表内 磨削用量能 得 到 加工表面粗糙 度Ra1.6um 无心外圆磨精 磨磨削用量 精 磨行 程 次 数N 及纵向进给速度vf/（mm/min） 精度等级 工件磨削直径dw /mm 5 10 15 20 30 40 60 80 100 N vf N vf N vf N vf N vf N vf N vf N vf N vf IT5 3 1800 3 1600 3 1300 3 1100 4 1100 4 1050 5 1050 5 900 5 800 IT6 3 2000 3 2000 3 1700 3 1500 4 1500 4 1300 5 1300 5 1100 5 1000 IT7 2 2000 2 2000 3 2000 3 1750 3 1450 3 1200 4 1200 4 1100 4 1100 IT8 2 2000 2 2000 2 1750 2 1500 3 1500 3 1500 3 1300 3 1200 3 1200 纵向进给速度的修正系数 工件材料 壁厚和直径之比 >0.15 0.12-0.15 0.10-0.11 0.08-0.09 淬火钢 1 0.8 0.63 0.5 非淬火钢 1.25 1.0 0.8 0.63 铸钢 1.6 1.25 1.0 0.8 与导轮转速及导轮倾斜角度有关的纵向进给速度vf 与导轮转速及导轮倾斜角度有关的纵向进给速度v f 导轮转速/（r/s） 导轮倾斜角 1 º 1 º30´ 2 º 2 º30´ 3 º ...
