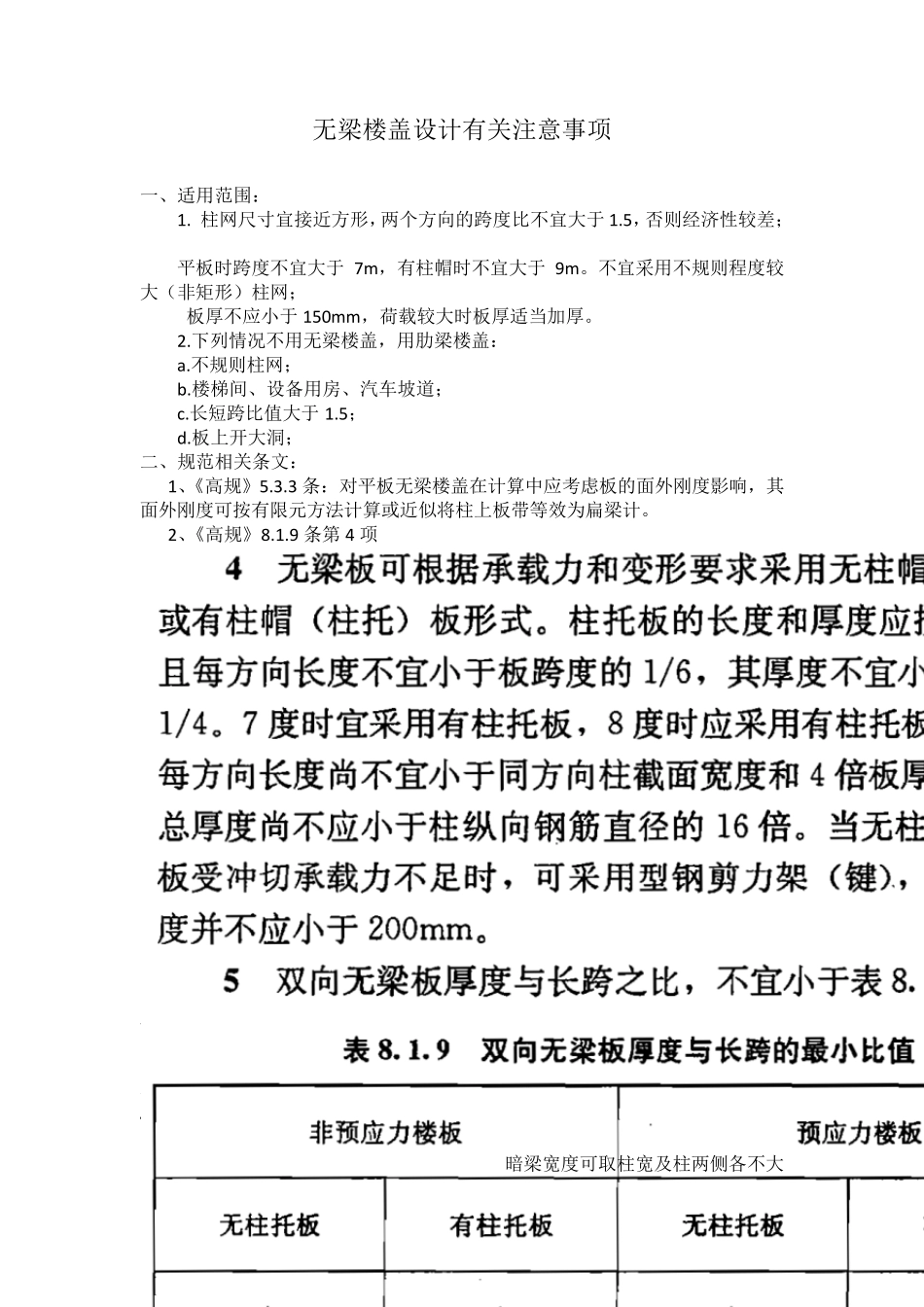

无梁楼盖设计有关注意事项 一、适用范围: 1. 柱网尺寸宜接近方形,两个方向的跨度比不宜大于 1.5,否则经济性较差; 平板时跨度不宜大于 7m ,有柱帽时不宜大于 9m 。不宜采用不规则程度较大(非矩形)柱网; 板厚不应小于 150m m ,荷载较大时板厚适当加厚。 2.下列情况不用无梁楼盖,用肋梁楼盖: a.不规则柱网; b.楼梯间、设备用房、汽车坡道; c.长短跨比值大于 1.5; d.板上开大洞; 二、规范相关条文: 1、《高规》5.3.3 条:对平板无梁楼盖在计算中应考虑板的面外刚度影响,其面外刚度可按有限元方法计算或近似将柱上板带等效为扁梁计。 2、《高规》8.1.9 条第 4 项 3、《抗规》14.3.2 条(适用于单建式地下建筑): 地下建筑的顶板、底板和楼板,应符合下列要求: 1 宜采用梁板结构。当采用板柱一抗震墙结构时,应在柱上板带中设构造暗梁,其构造要求与同类地面结构的相应构件相同。 4、《抗规》6.6.4 条: 板柱-抗震墙结构的板柱节点构造应符合下列要求: 1 无柱帽平板应在柱上板带中设构造暗梁,暗梁宽度可取柱宽及柱两侧各不大于1.5 倍板厚。暗梁支座上部钢筋面积应不小于柱上板带钢筋面积的50%,暗梁下部钢筋不宜少于上部钢筋的1/2;箍筋直径不应小于8m m ,间距不宜大于3/4倍板厚,肢距不宜大于2 倍板厚,在暗梁两端应加密。 2 无柱帽柱上板带的板底钢筋,宜在距柱面为2 倍板厚以外连接,采用搭接时钢筋端部宜有垂直于板面的弯钩。 5、《抗震》6.1.14 地下室顶板作为上部结构的嵌固部位时,在地上结构相关范围内(不大于20m ,地下一层侧向刚度大于地上一层的2 倍)应采用现浇梁板结构。相关范围以外宜采用梁板结构(可以采用无梁楼盖,括号内个人理解)。 6、《高规》8.2.4 条 三.构造要求 1.混凝土强度等级不宜低于C30; 2.板厚不应小于150mm; 3.暗梁构造 a.抗震设计时无柱帽,应在柱上板带设置暗梁,抗震设计时有帽时以及非抗震设计时无柱帽,宜在柱上板带设暗梁。 b 暗梁宽度:不大于bc+2x1.5hb(取2/3 的柱帽宽度合适) c.暗梁支座上部纵向钢筋面积不小于柱上板带上部钢筋总截面面积的 50%,下部钢筋不宜小于上部钢筋的50%,纵向钢筋应全跨拉通;直径宜大于暗梁以外板钢筋直径,但不大于柱截面相应边长的1/20,间距不宜大于300mm。 d.暗梁箍筋的布置,构造配箍时,直径不应小于8mm,间距不宜大于3h0/4,肢距不宜大于2h0;计算配箍时,直径不应小于10mm,间距不宜大...
