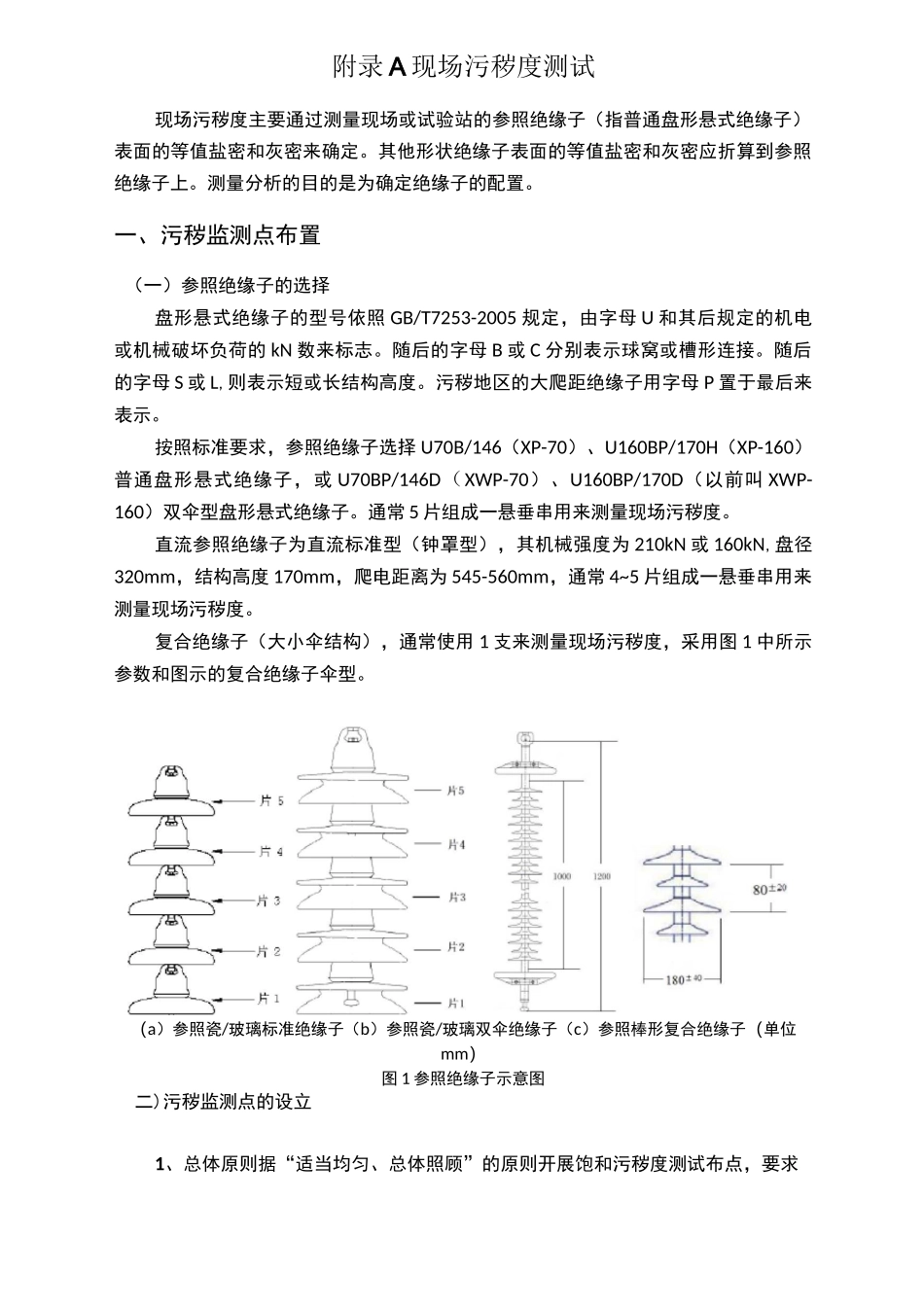

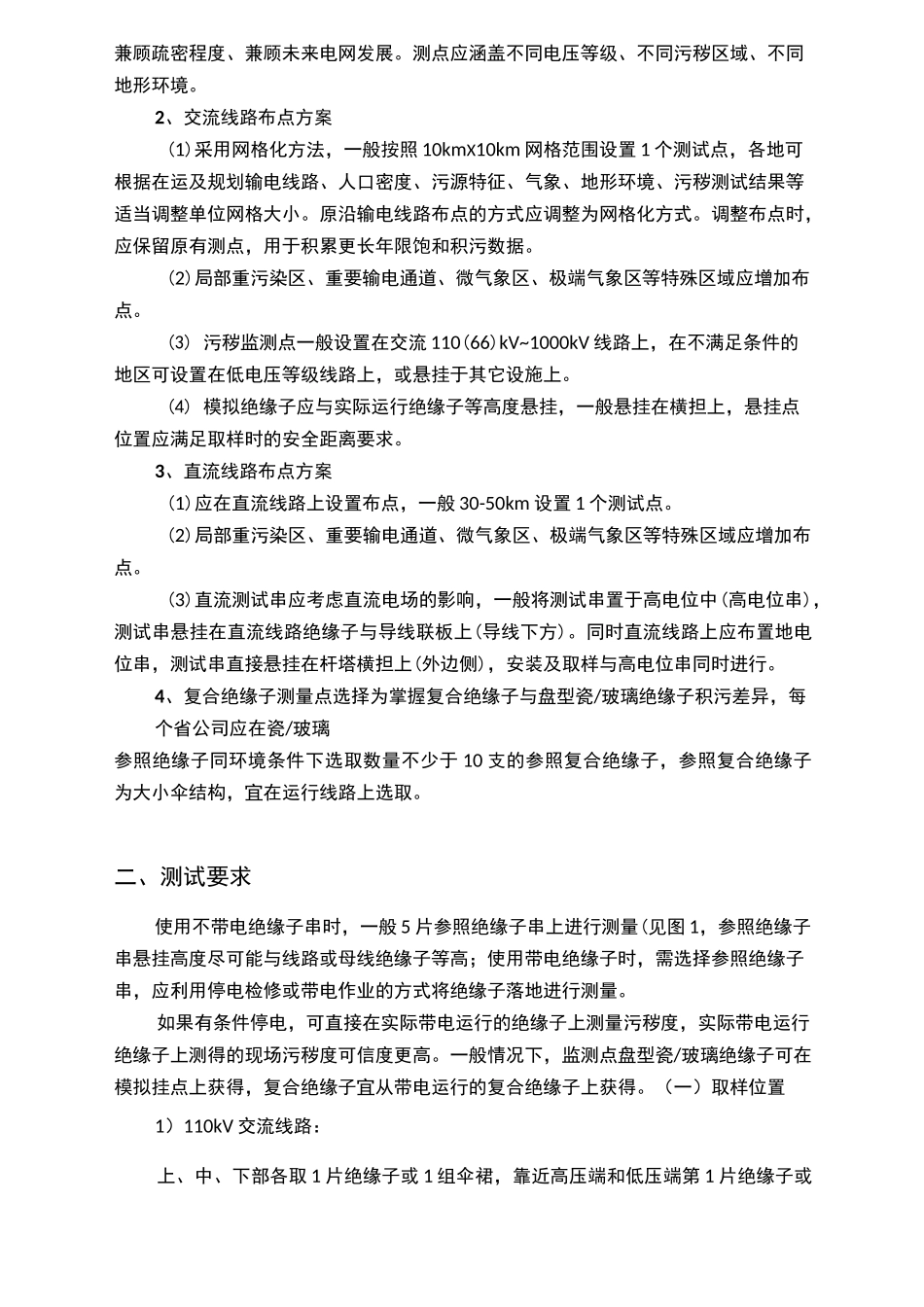

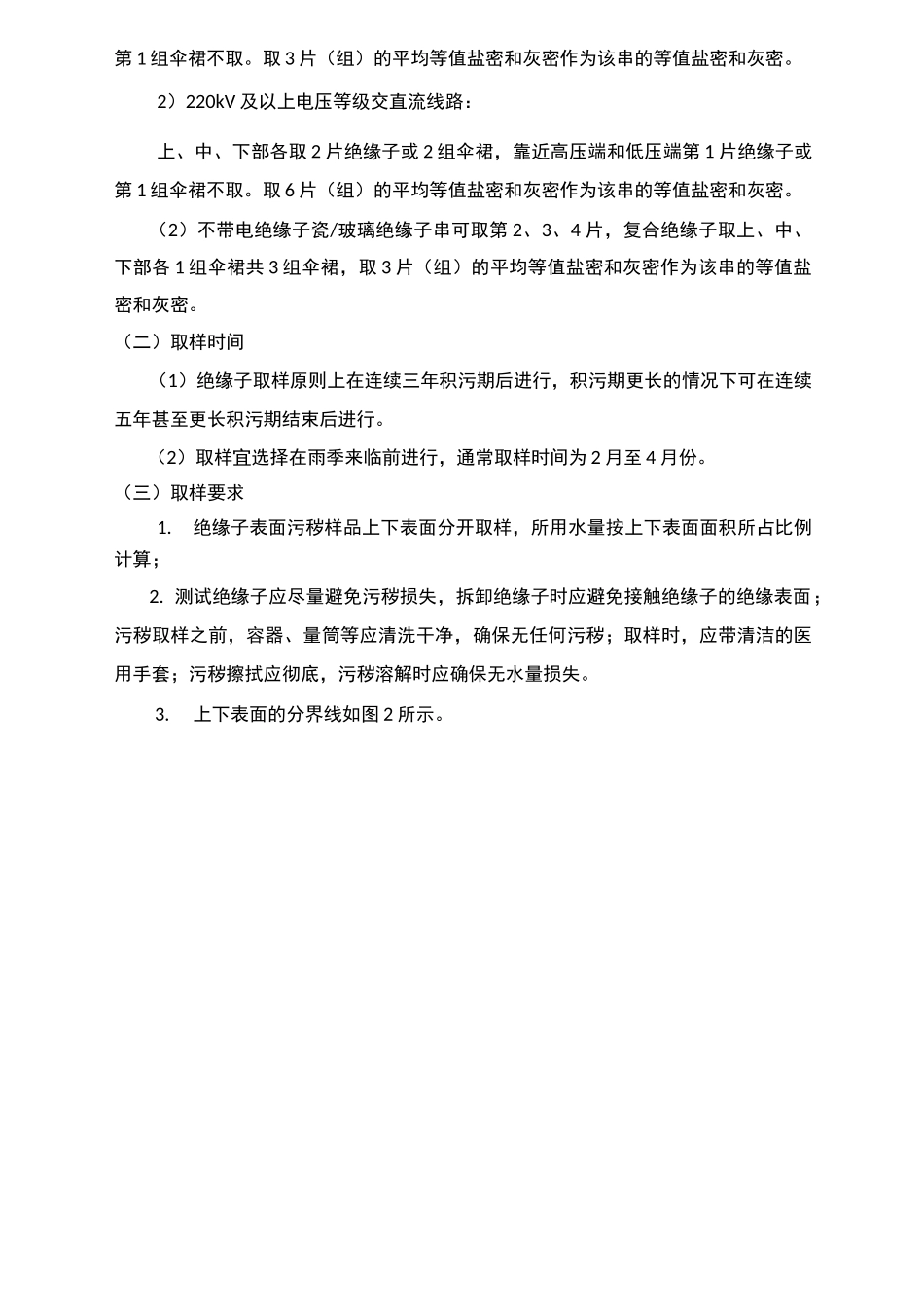

附录 A 现场污秽度测试现场污秽度主要通过测量现场或试验站的参照绝缘子(指普通盘形悬式绝缘子)表面的等值盐密和灰密来确定。其他形状绝缘子表面的等值盐密和灰密应折算到参照绝缘子上。测量分析的目的是为确定绝缘子的配置。一、污秽监测点布置(一)参照绝缘子的选择盘形悬式绝缘子的型号依照 GB/T7253-2005 规定,由字母 U 和其后规定的机电或机械破坏负荷的 kN 数来标志。随后的字母 B 或 C 分别表示球窝或槽形连接。随后的字母 S 或 L,则表示短或长结构高度。污秽地区的大爬距绝缘子用字母 P 置于最后来表示。按照标准要求,参照绝缘子选择 U70B/146(XP-70)、U160BP/170H(XP-160)普通盘形悬式绝缘子,或 U70BP/146D(XWP-70)、U160BP/170D(以前叫 XWP-160)双伞型盘形悬式绝缘子。通常 5 片组成一悬垂串用来测量现场污秽度。直流参照绝缘子为直流标准型(钟罩型),其机械强度为 210kN 或 160kN,盘径320mm,结构高度 170mm,爬电距离为 545-560mm,通常 4~5 片组成一悬垂串用来测量现场污秽度。复合绝缘子(大小伞结构),通常使用 1 支来测量现场污秽度,采用图 1 中所示参数和图示的复合绝缘子伞型。(a)参照瓷/玻璃标准绝缘子(b)参照瓷/玻璃双伞绝缘子(c)参照棒形复合绝缘子(单位mm)图 1 参照绝缘子示意图二)污秽监测点的设立1、总体原则据“适当均匀、总体照顾”的原则开展饱和污秽度测试布点,要求兼顾疏密程度、兼顾未来电网发展。测点应涵盖不同电压等级、不同污秽区域、不同地形环境。2、交流线路布点方案(1)采用网格化方法,一般按照 10kmX10km 网格范围设置 1 个测试点,各地可根据在运及规划输电线路、人口密度、污源特征、气象、地形环境、污秽测试结果等适当调整单位网格大小。原沿输电线路布点的方式应调整为网格化方式。调整布点时,应保留原有测点,用于积累更长年限饱和积污数据。(2)局部重污染区、重要输电通道、微气象区、极端气象区等特殊区域应增加布点。(3) 污秽监测点一般设置在交流 110(66)kV~1000kV 线路上,在不满足条件的地区可设置在低电压等级线路上,或悬挂于其它设施上。(4) 模拟绝缘子应与实际运行绝缘子等高度悬挂,一般悬挂在横担上,悬挂点位置应满足取样时的安全距离要求。3、直流线路布点方案(1)应在直流线路上设置布点,一般 30-50km 设置 1 个测试点。(2)局部重污染区、重要输电通道、微气象区、极端气象区等特殊区域应增加布点。(3)...
