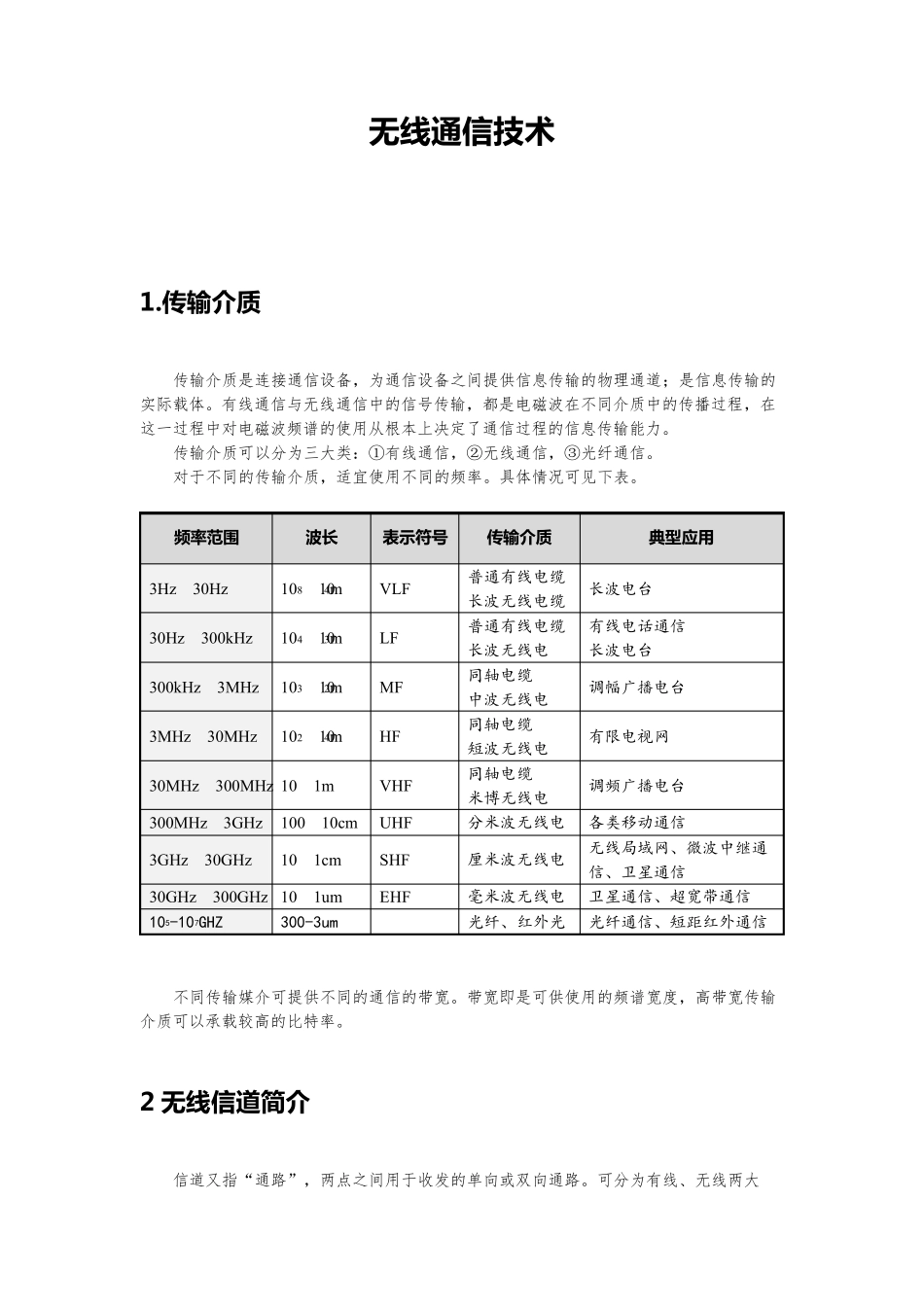

无 线 通 信 技 术 1.传 输 介质 传输介质是连接通信设备,为通信设备之间提供信息传输的物理通道;是信息传输的实际载体。有线通信与无线通信中的信号传输,都是电磁波在不同介质中的传播过程,在这一过程中对电磁波频谱的使用从根本上决定了通信过程的信息传输能力。 传输介质可以分为三大类:①有线通信,②无线通信,③光纤通信。 对于不同的传输介质,适宜使用不同的频率。具体情况可见下表。 频率范围 波长 表示符号 传 输 介质 典型应用 3Hz-30Hz 108-104m VLF 普通有线电缆 长波无线电缆 长波电台 30Hz-300kHz 104-103m LF 普通有线电缆 长波无线电 有线电话通信 长波电台 300kHz-3MHz 103-102m MF 同轴电缆 中波无线电 调幅广播电台 3MHz-30MHz 102-104m HF 同轴电缆 短波无线电 有限电视网 30MHz-300MHz 10-1m VHF 同轴电缆 米博无线电 调频广播电台 300MHz-3GHz 100-10cm UHF 分米波无线电 各类移动通信 3GHz-30GHz 10-1cm SHF 厘米波无线电 无线局域网、微波中继通信、卫星通信 30GHz-300GHz 10-1um EHF 毫米波无线电 卫星通信、超宽带通信 105-107GHZ 300-3um 光纤、红外光 光纤通信、短距红外通信 不同传输媒介可提供不同的通信的带宽。带宽即是可供使用的频谱宽度,高带宽传输介质可以承载较高的比特率。 2 无 线 信 道简介 信道又指“通路”,两点之间用于收发的单向或双向通路。可分为有线、无线两大类。 无线信道相对于有线信道通信质量差很多。有限信道典型的信噪比约为46dB,(信号电平比噪声电平高4 万倍)。无限信道信噪比波动通常不超过2dB,同时有多重因素会导致信号衰落(骤然降低)。引起衰落的因素有环境有关。 2.1 无 线 信 道 的 传播机制 无线信道基本传播机制如下: ①直射:即无线信号在自由空间中的传播; ②反射:当电磁波遇到比波长大得多的物体时,发生反射,反射一般在地球表面,建筑物、墙壁表面发生; ③绕射:当接收机和发射机之间的无线路径被尖锐的物体边缘阻挡时发生绕射; ④散射:当无线路径中存在小于波长的物体并且单位体积内这种障碍物体的数量较多的时候发生散射。散射发生在粗糙表面、小物体或其它不规则物体上,一般树叶、灯柱等会引起散射。 2.2 无 线 信 道 的 指标 (1)传播损耗: 包括以下三类。 ①路径损耗:电波弥散特性造成,反映在公 里 量级 空间距 离 内,接收信号电平的衰减...
