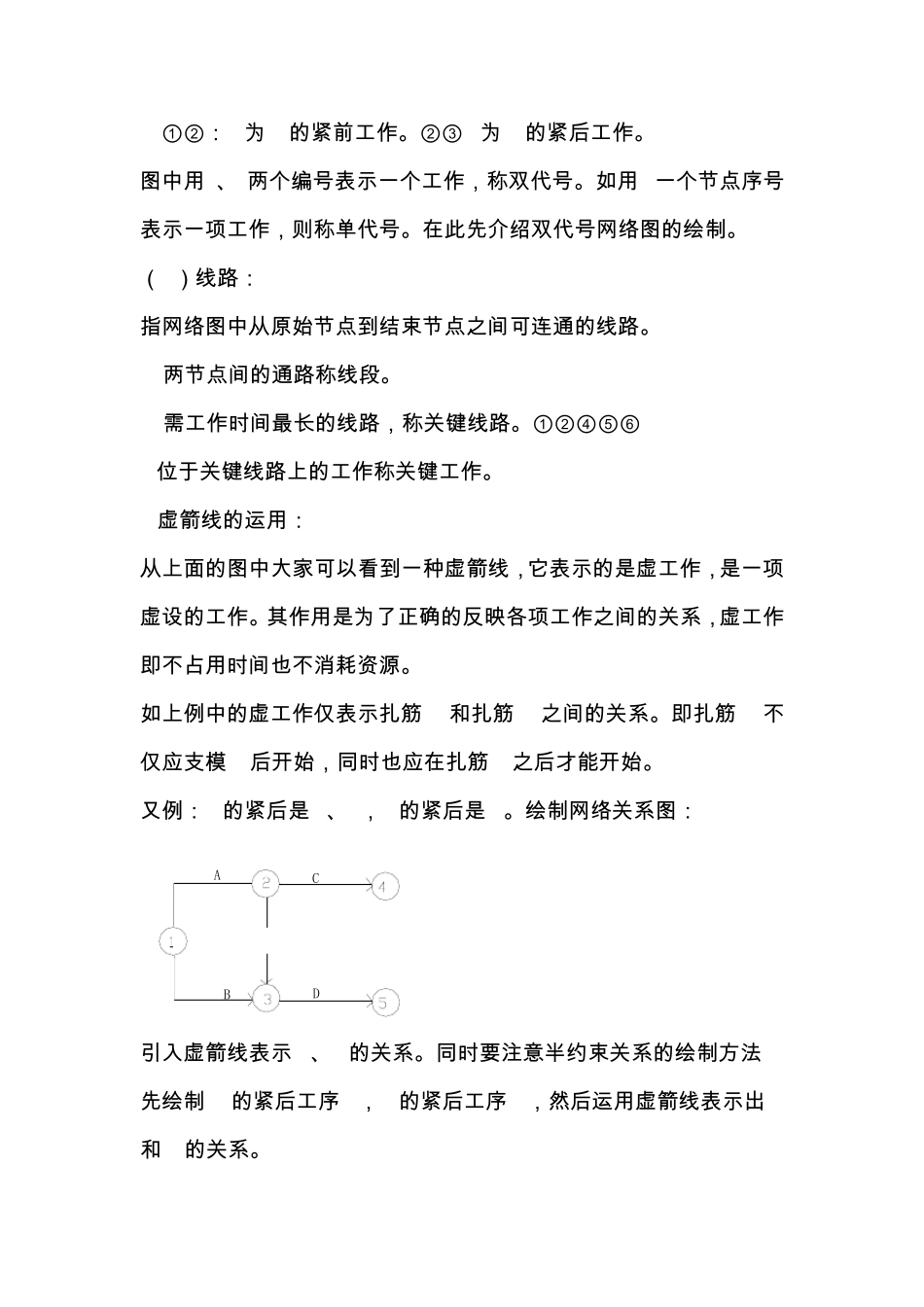

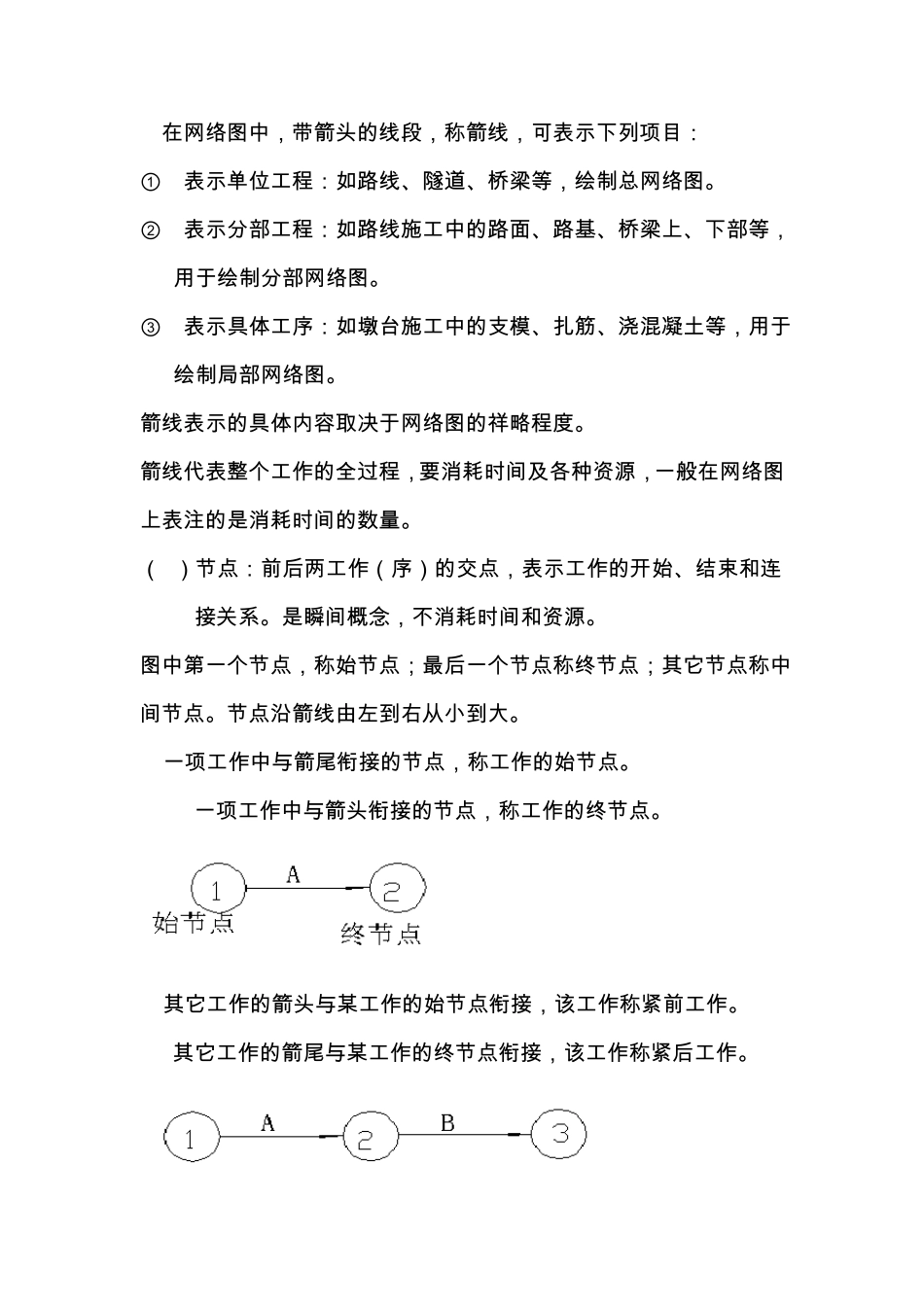

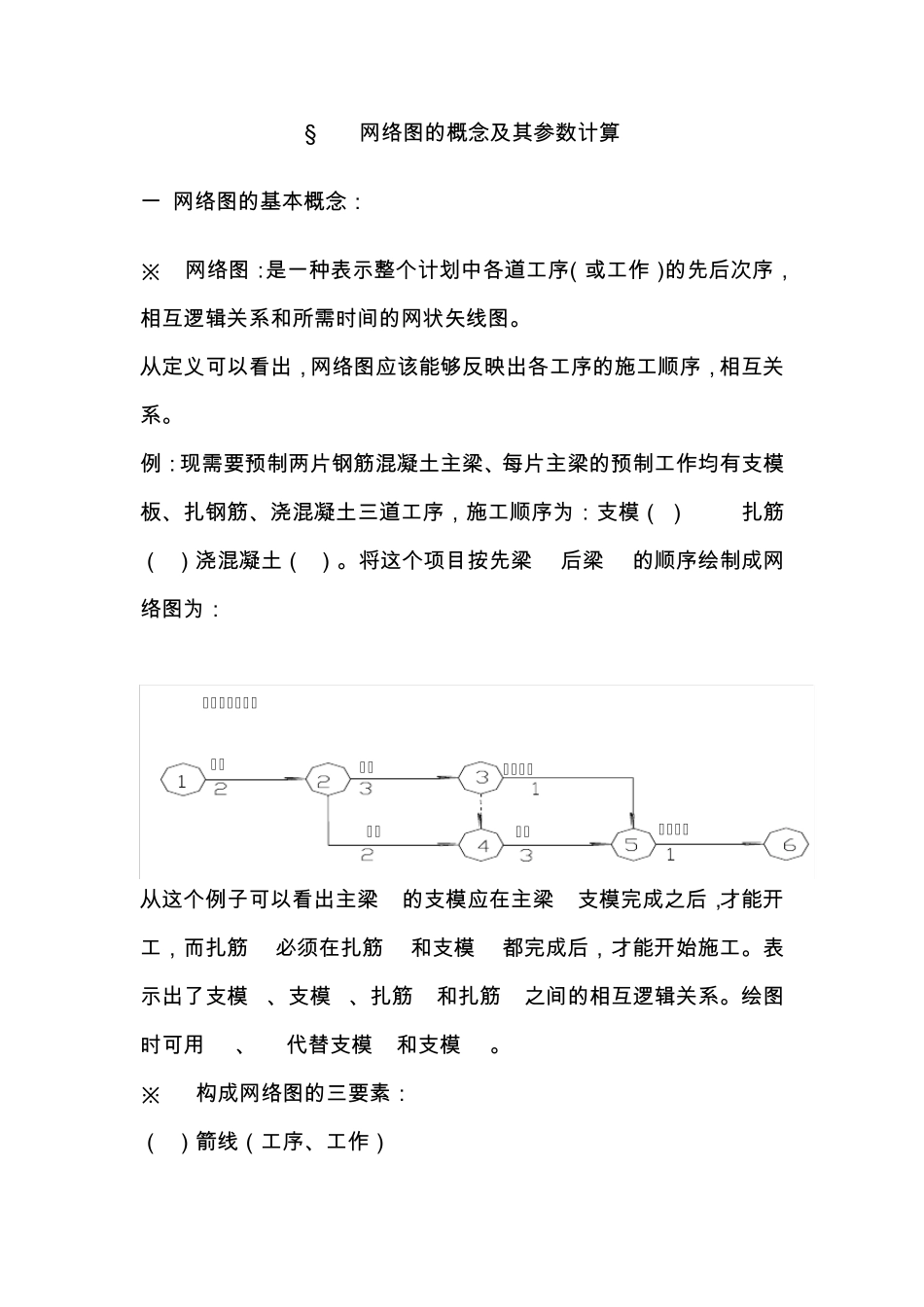

§5-1 网 络 图 的 概 念 及 其 参 数 计 算 一 网 络 图 的 基 本 概 念 ： conception of network ※1 网 络 图 ： 是一 种表示整个计 划中各道工序（或工作）的 先后次序，相互逻辑关系和所需时间的 网 状矢线图 。 从定义可以看出，网 络 图 应该能够反映出各工序的 施工顺序，相互关系。 例： 现需要预制两片钢筋混凝土主梁、每片主梁的 预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为： 支模（a） 扎筋（b）浇混凝土（c）。将这个项目按先梁 1后梁 2的 顺序绘制成网络 图 为： 模1筋1模2混凝土1筋2混凝土2主梁预制概念图 从这个例子可以看出主梁 2的 支模应在主梁 1支模完成之后，才能开工，而扎筋 2必须在扎筋 1和支模 2都完成后，才能开始施工。表示出了支模 1、支模 2、扎筋 1和扎筋 2之间的 相互逻辑关系。绘图时可用 a1、a2代替支模 1和支模 2 。 ※ 2 构成网 络 图 的 三要素： （1）箭线（工序、工作）work 在 网 络 图 中 ， 带 箭 头 的 线 段 ， 称 箭 线 ， 可 表 示 下 列 项 目 ： ① 表 示 单位工程： 如路线 、隧道、桥梁等， 绘制总网 络 图 。 ② 表 示 分部工程： 如路线 施工中 的 路面、路基、桥梁上、下 部等，用于绘制分部网 络 图 。 ③ 表 示 具体工序： 如墩台施工中 的 支模、扎筋、浇混凝土等， 用于绘制局部网 络 图 。 箭 线 表 示 的 具体内容取决于网 络 图 的 祥略程度。 箭 线 代表 整个工作的 全过程， 要消耗时间及各种资源， 一般在 网 络 图上表 注的 是消耗时间的 数量。 （2）节点： 前后两工作（序）的 交点， 表 示 工作的 开始、结束和连接关系。是瞬间概念， 不消耗时间和资源。 图 中 第一个节点， 称 始节点；最后一个节点称 终节点；其它节点称 中间节点。节点沿箭 线 由左到右从小到大。 a 一项 工作中 与箭 尾衔接的 节点， 称 工作的 始节点。 一项 工作中 与箭 头 衔接的 节点， 称 工作的 终节点。 b 其它工作的 箭 头 与某工作的 始节点衔接， 该工作称 紧前工作。 其它工作的 箭 尾与某工作的 终节点衔接， 该工作称 紧后工作。 ①②：a为 b的紧前工作。②③b为 a的紧后工作。 图中用 i、j两个编号表示一个工作，称双代号。如用 i一个节点序号...
