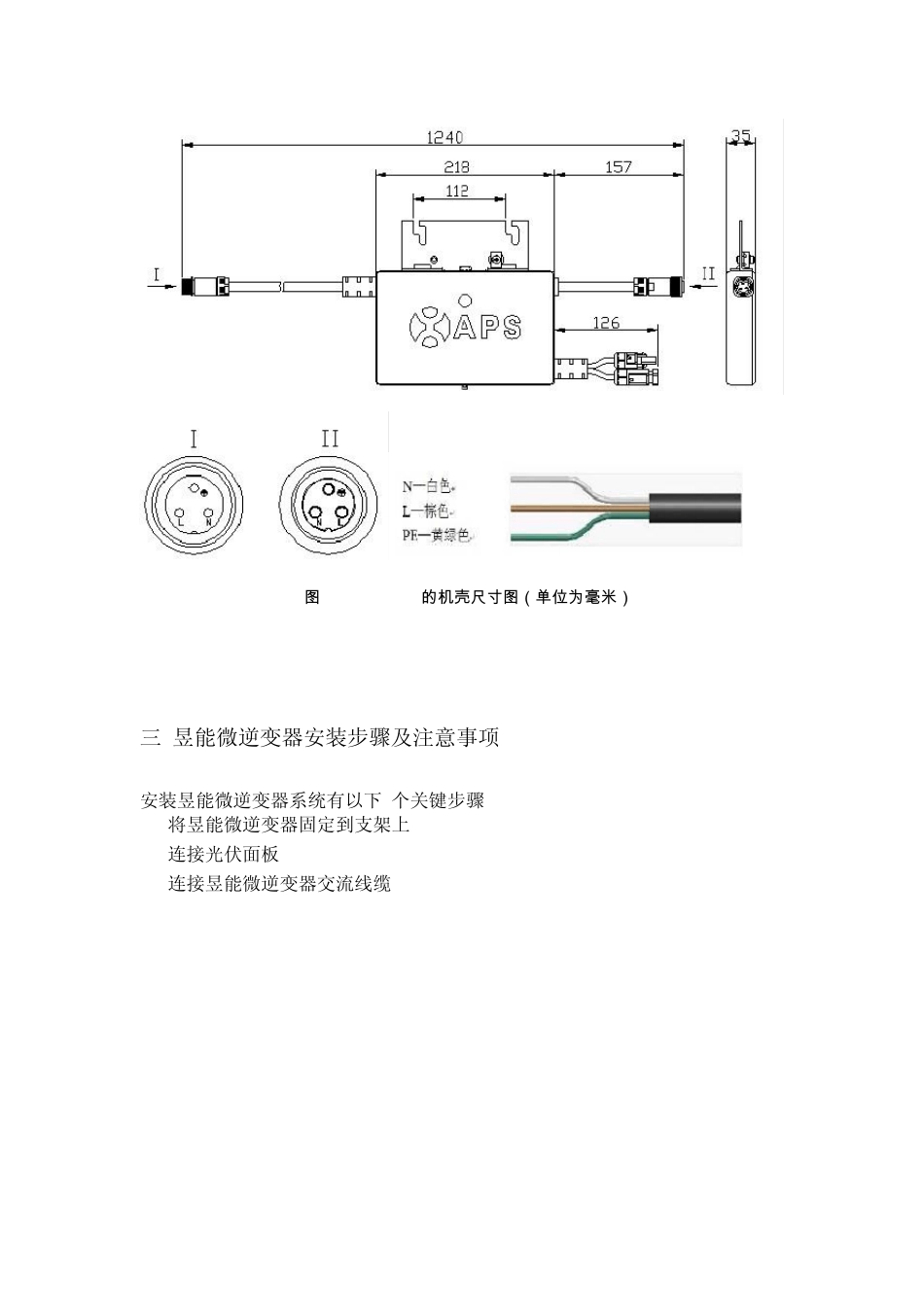

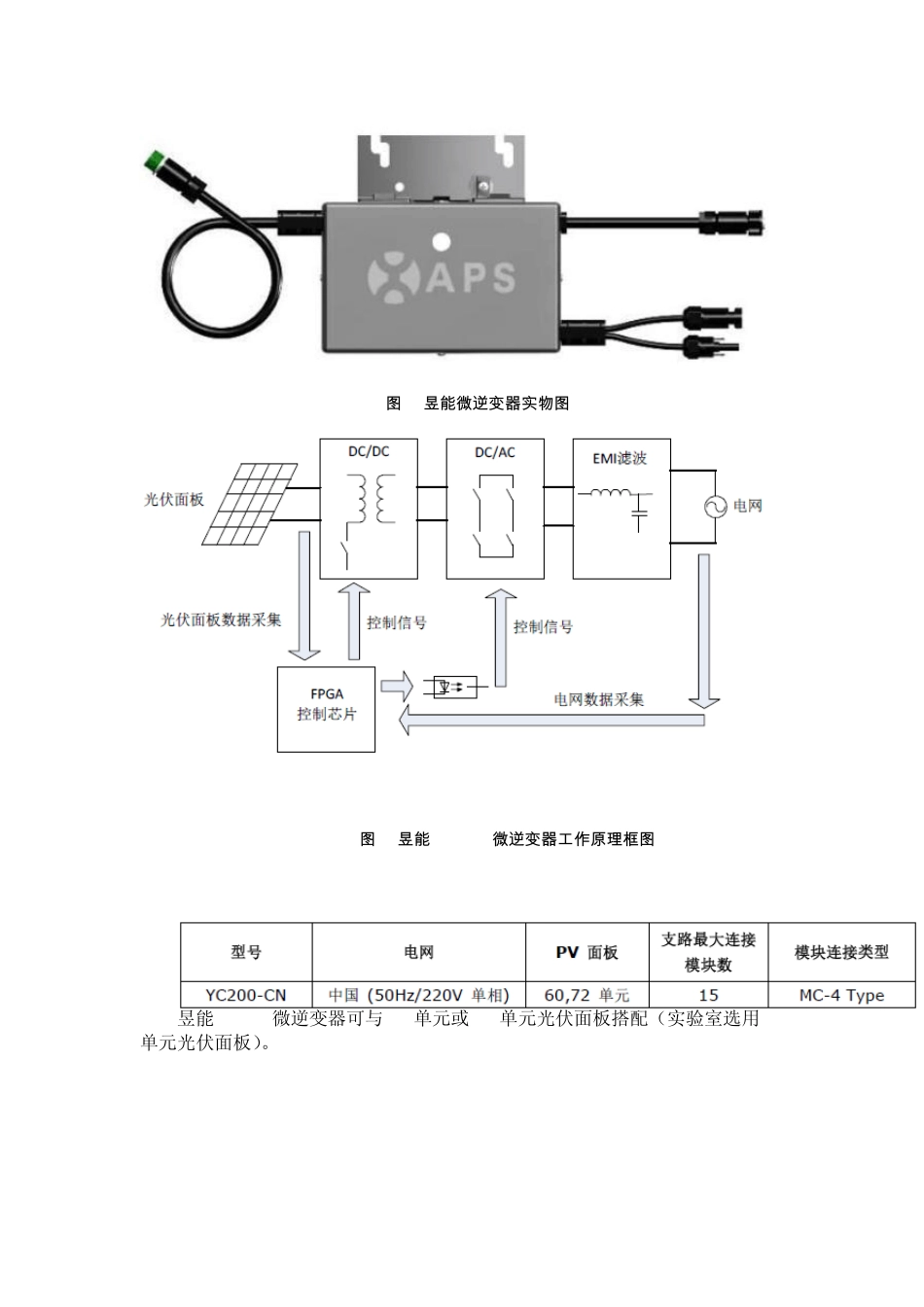

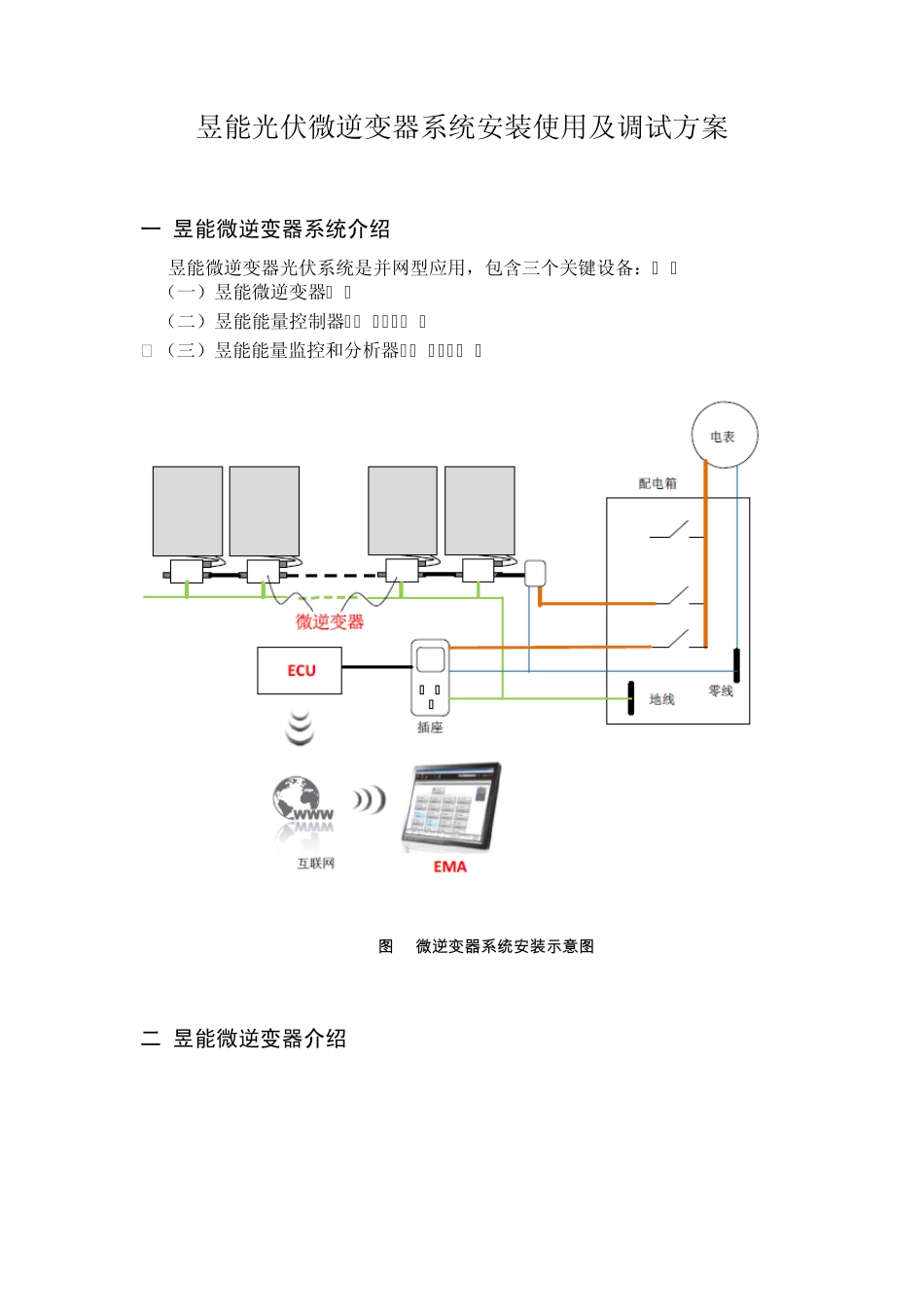

昱能光伏微逆变器系统安装使用及调试方案 一 昱能微逆变器系统介绍 昱能微逆变器光伏系统是并网型应用，包含三个关键设备： （一）昱能微逆变器 （二）昱能能量控制器(ECU) （三）昱能能量监控和分析器(EMA) 图 1 微 逆 变器系统安装示意图 二 昱能微逆变器介绍 图 2 昱 能 微 逆 变 器 实 物 图 图 3 昱 能 YC200 微 逆 变 器 工 作原理框图 昱能YC200微逆变器可与60单元或72单元光伏面板搭配（实验室选用72单元光伏面板）。 图 3 YC200-CN的 机 壳 尺 寸 图 （ 单 位 为毫米） 三 昱能微逆变器安装步骤及注意事项 安装昱能微逆变器系统有以下6个关键步骤: 1. 将昱能微逆变器固定到支架上 2. 连接光伏面板 3. 连接昱能微逆变器交流线缆 4. 系统接地 5. 安装交流支路接线盒 6. 完成昱能微逆变器系统安装图 步骤1 将昱能微逆变器安装到支架上 注意事项： 1. 安装任何微逆变器之前，确认公共连接点处电网电压符合微逆变器标签上的电压等级。 2. 依据与光伏面板接线盒或其它障碍物距离等标记出微逆变器在支架上的位置，禁止将微逆变器安装在阳光能直接照射的地方，微逆变器和上面光伏面板之间至少相隔 3厘米以上。 3. 如果使用接地垫圈将微逆变器外壳和光伏面板支架相连，接地垫圈必须经过支架制造商认可，且每个逆变器至少需要安装一个接地垫圈。 步骤 2 连接昱能微逆变器与光伏面板 首先将光伏面板的正极接头(母头)和微逆变器的负极接头(公头)相连。然后将光伏面板的负极接头(公头)和微逆变器的正极接头(母头)相连。每台微逆变器连接一块光伏面板。 步骤 3 连接昱能微逆变器与交流线缆 每台微逆变器有 3针母头和公头各一个，公头侧交流线长 1.2米。通过微逆变器互相之间公头和母头相连就可形成一条交流支路。具体可参考本手册附录９.２中单相输出接线图。 a. 每台支路的第一台微逆变器的交流公头侧接上接线盒。 b. 检查支路上要连接的微逆变器数目是否超出逆变器标签上的规定值。 c. 连接第一台微逆变器的交流母头和相邻第二台逆变器的公头，紧接着第二台再接相邻的第三台，依次完成整个支路连接。 d. 将支路上最后一台微逆变器上未使用的交流接头盖上保护端盖。 注意事项： 1. 禁止支路上安装的微逆变器总数超出逆变器标签上的规定值。每条支路都有一个最大 16A电流断路器保护。 2. 确认所有未使用的交流连接头被盖上保护端盖。 步骤...
