普安高速公路交安工程专项施工方案

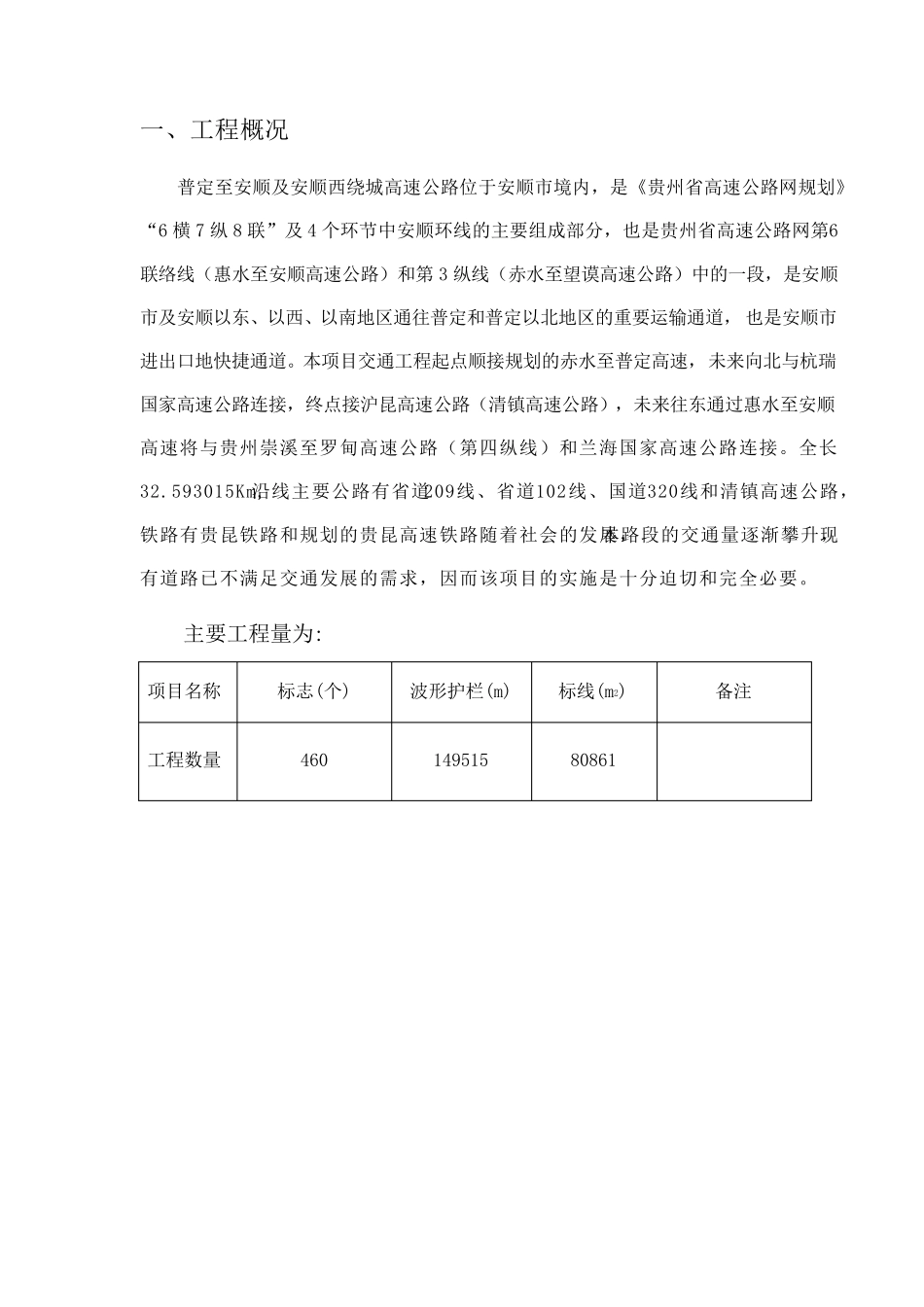

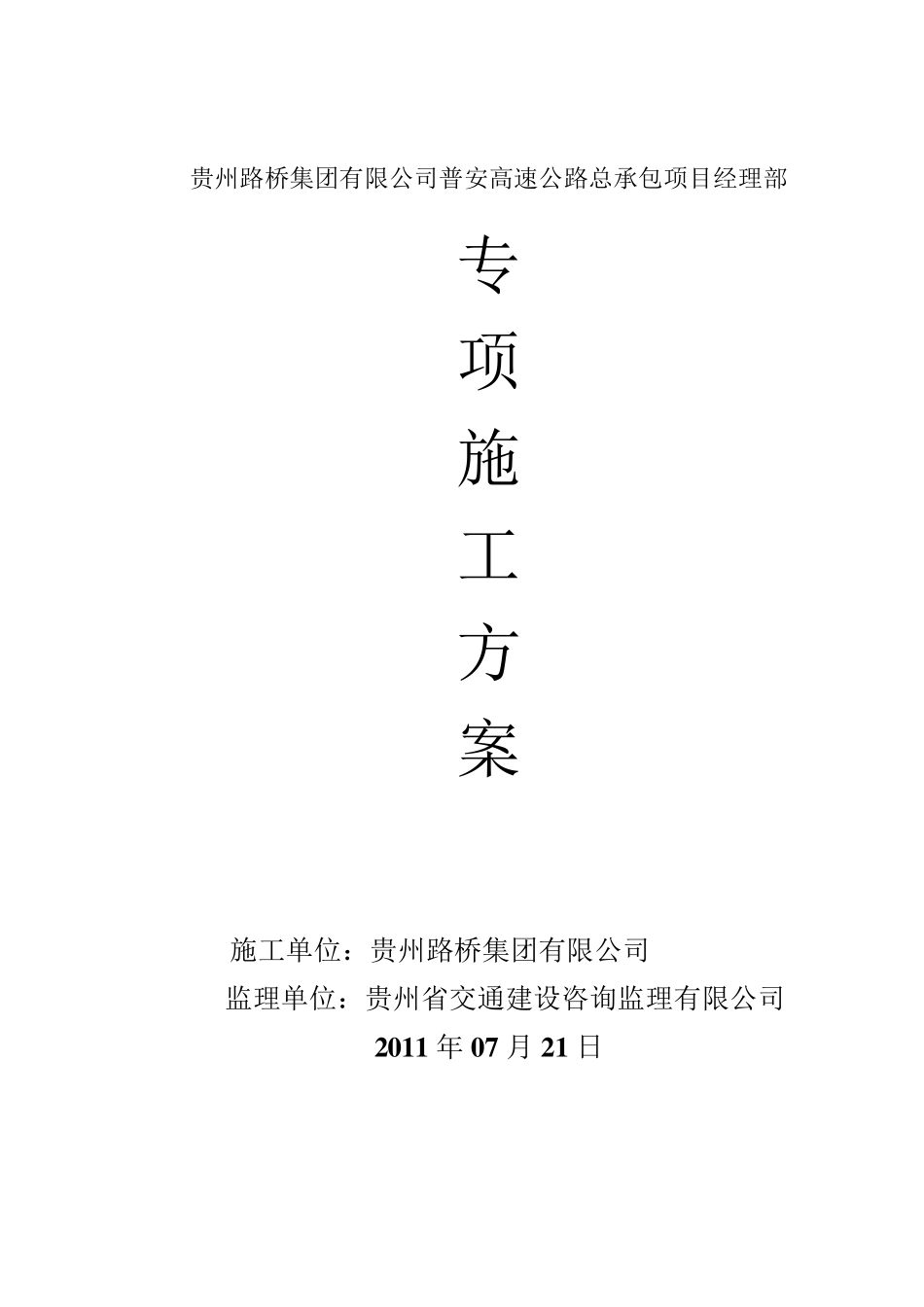

贵州路桥集团有限公司普安高速公路总承包项目经理部 专 项 施 工 方 案 施工单位：贵州路桥集团有限公司 监理单位：贵州省交通建设咨询监理有限公司 2 0 1 1 年 0 7 月 2 1 日 一、工程概况 普定至安顺及安顺西绕城高速公路位于安顺市境内，是《贵州省高速公路网规划》“6 横 7 纵 8 联”及4 个环节中安顺环线的主要组成部分，也是贵州省高速公路网第6联络线（惠水至安顺高速公路）和第 3 纵线（赤水至望谟高速公路）中的一段，是安顺市及安顺以东、以西、以南地区通往普定和普定以北地区的重要运输通道，也是安顺市进出口地快捷通道。本项目交通工程起点顺接规划的赤水至普定高速，未来向北与杭瑞国家高速公路连接，终点接沪昆高速公路（清镇高速公路），未来往东通过惠水至安顺高速将与贵州崇溪至罗甸高速公路（第四纵线）和兰海国家高速公路连接。全长32.593015Km,沿线主要公路有省道209线、省道102线、国道320线和清镇高速公路，铁路有贵昆铁路和规划的贵昆高速铁路随着社会的发展，本路段的交通量逐渐攀升，现有道路已不满足交通发展的需求，因而该项目的实施是十分迫切和完全必要。 主要工程量为: 项目名称 标志(个) 波形护栏(m) 标线(m2) 备注 工程数量 460 149515 80861 二、施工方案确定 （一） 护栏的施工 护栏在施工之前，向监理工程师提交详细的施工组织设计，监理工程师审核批准。 (1)材料规格 ①波形梁、立柱、端头梁及连接螺栓所用钢材为普通碳素结构钢(Q235)，其技术条件应符合《碳素结构钢技术条件》(GB700-88)的规定。 ②拼接波形梁的螺栓应采用高强螺栓，材料可采用 20MnTiB，其技术条件应符合《钢结构用扭剪型高强度螺栓连接副》（GB3632～3633-83)的规定。 ③立柱埋置于混凝土中时，混凝土标号 C25，混凝土用材料应符合现行交通行业标准《公路桥涵施工技术规范》(JTJ041-89)的规定。 （2）材料防腐 ①所有波形粱护栏的冷弯型钢部件均应作防腐处理，一般可采用热浸镀锌处理。热浸镀锌所用的锌应为《锌锭》(GB470-83)中所规定的0 号锌或 l 号锌。在条件允许的情况下，螺栓螺母等紧固件也可采用粉镀锌技术 ②螺栓、螺母等紧固件在采用热浸镀锌后，必须清理螺纹或进行离心分离 波形梁基础及钢筋混凝土护栏所用钢材、水泥、砂石等原材料，由我司依据图纸购买，向监理工程师提供所购买原材料的出厂 检 验 合格证 书 以 供监理工程师审核批准，进场 后的原材料都 ...
