景观台施工方案

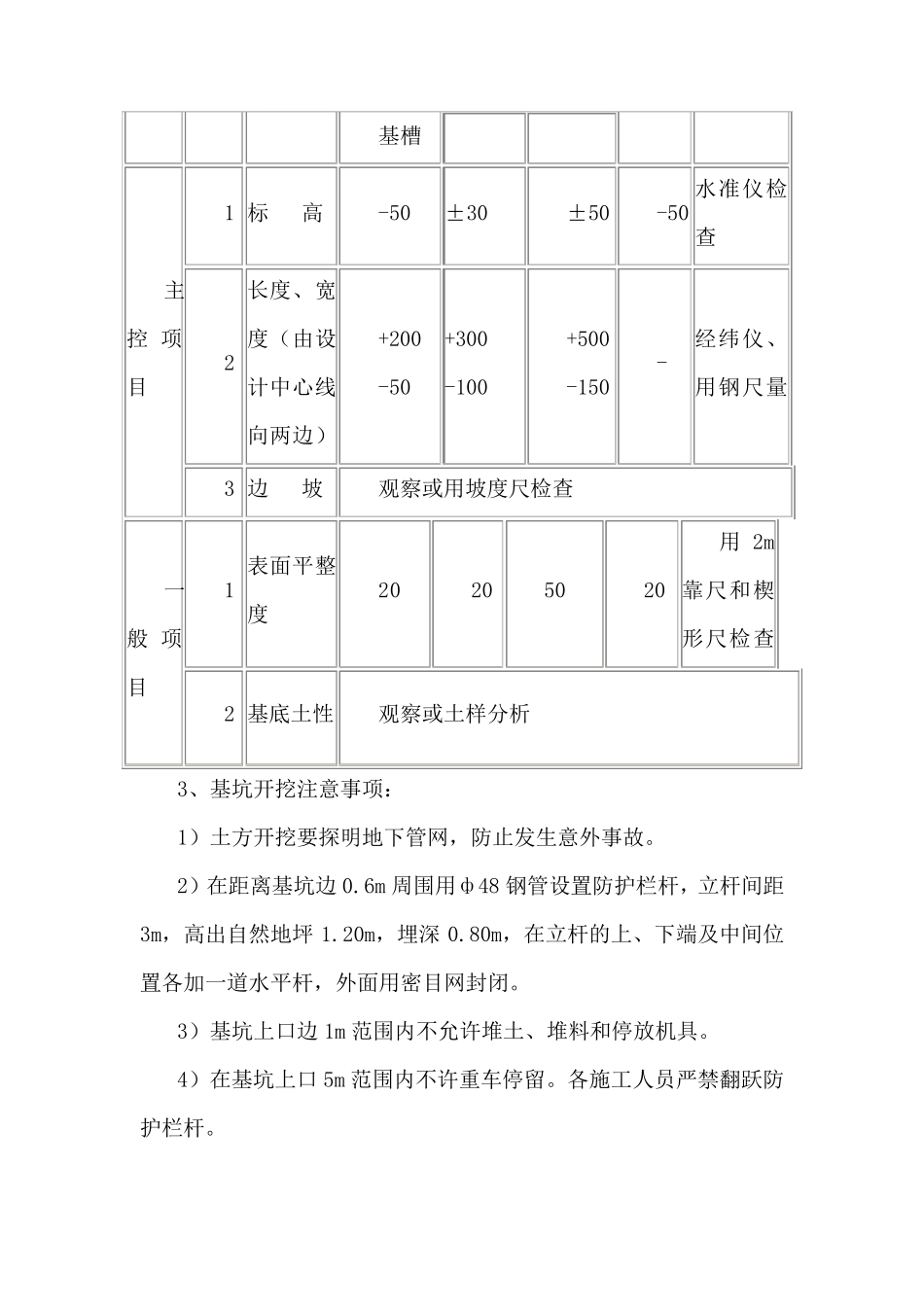

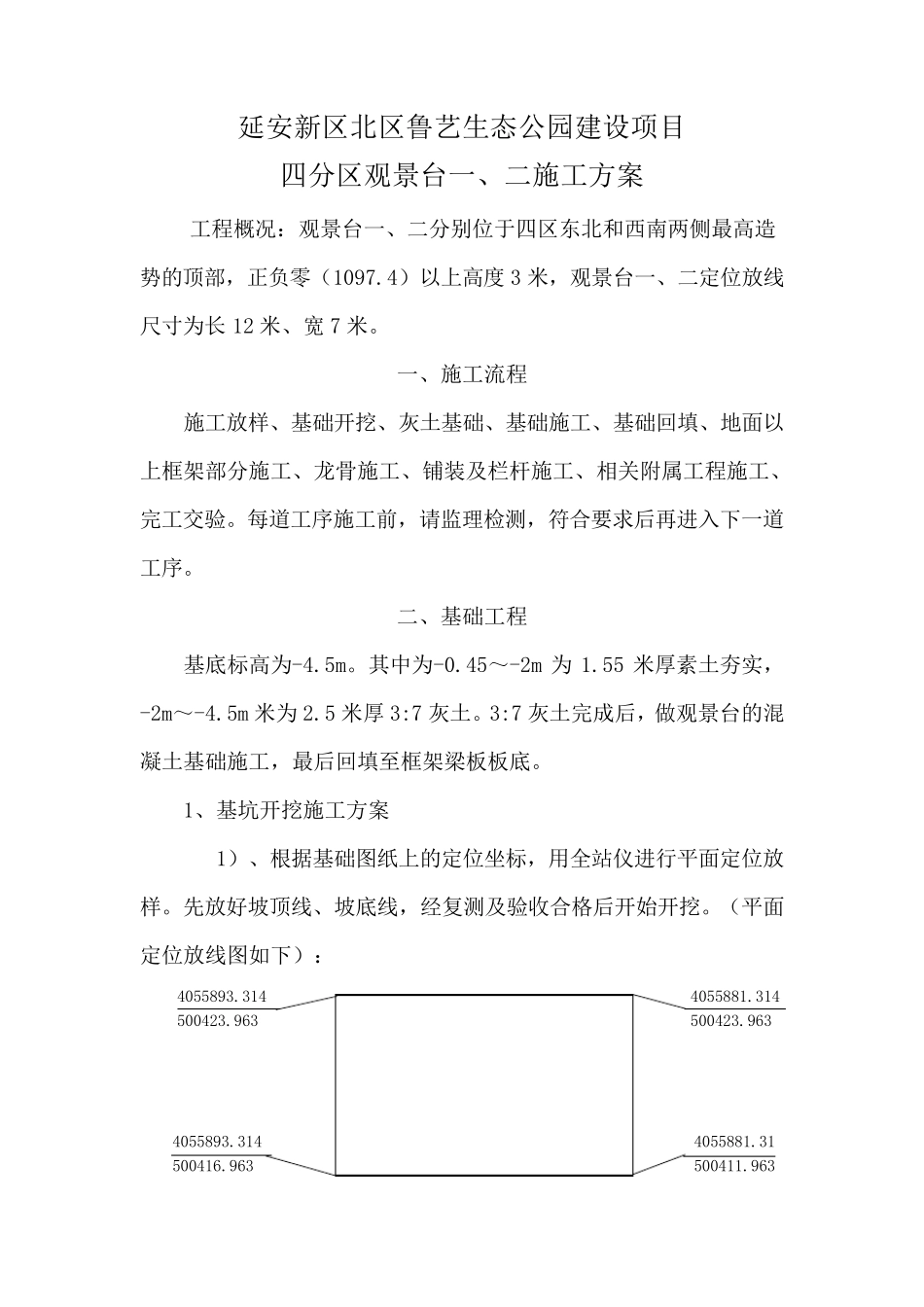

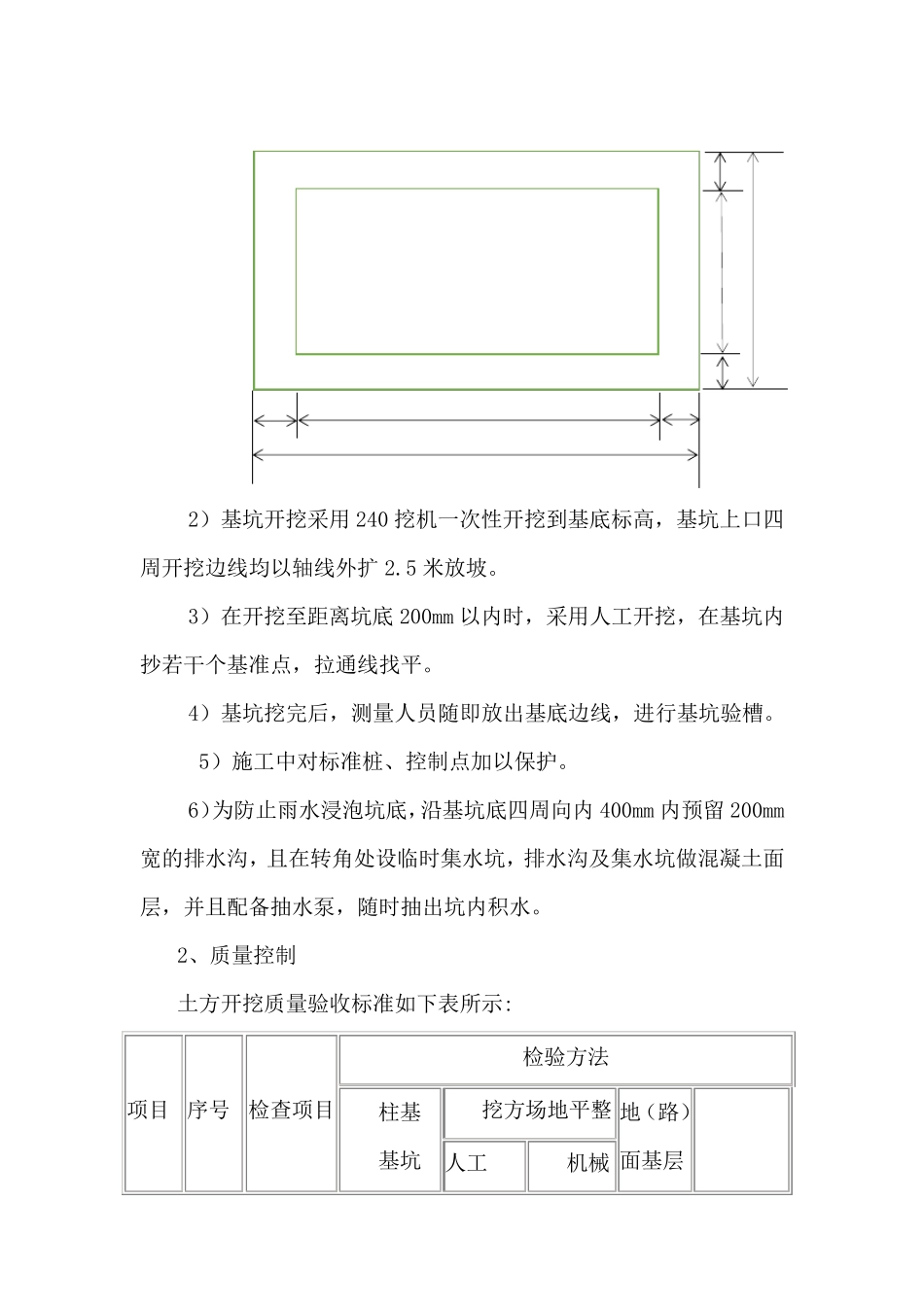

延安新区北区鲁艺生态公园建设项目 四分区观景台一、二施工方案 工程概况：观景台一、二分别位于四区东北和西南两侧最高造势的顶部，正负零（1097.4）以上高度 3 米，观景台一、二定位放线尺寸为长 12 米、宽 7 米。 一、施工流程 施工放样、基础开挖、灰土基础、基础施工、基础回填、地面以上框架部分施工、龙骨施工、铺装及栏杆施工、相关附属工程施工、完工交验。每道工序施工前，请监理检测，符合要求后再进入下一道工序。 二、基础工程 基底标高为-4.5m。其中为-0.45～-2m 为 1.55 米厚素土夯实，-2m～-4.5m 米为 2.5 米厚 3:7 灰土。3:7 灰土完成后，做观景台的混凝土基础施工，最后回填至框架梁板板底。 1、基坑开挖施工方案 1）、根据基础图纸上的定位坐标，用全站仪进行平面定位放样。先放好坡顶线、坡底线，经复测及验收合格后开始开挖。（平面定位放线图如下）： 4055893.314 4055881.314 500423.963 500423.963 4055893.314 4055881.31 500416.963 500411.963 2）基坑开挖采用240 挖机一次性开挖到基底标高，基坑上口四周开挖边线均以轴线外扩2.5 米放坡。 3）在开挖至距离坑底200mm 以内时，采用人工开挖，在基坑内抄若干个基准点，拉通线找平。 4）基坑挖完后，测量人员随即放出基底边线，进行基坑验槽。 5）施工中对标准桩、控制点加以保护。 6）为防止雨水浸泡坑底，沿基坑底四周向内400mm 内预留 200mm宽的排水沟，且在转角处设临时集水坑，排水沟及集水坑做混凝土面层，并且配备抽水泵，随时抽出坑内积水。 2、质量控制 土方开挖质量验收标准如下表所示: 项目 序号 检查项目 检验方法 柱基 基坑 挖方场地平整 地（路）面基层 人工 机械 基槽 主控项目 1 标 高 -50 ±30 ±50 -50 水准仪检查 2 长度、宽度（由设计中心线向两边） +200 -50 +300 -100 +500 -150 - 经纬仪、用钢尺量 3 边 坡 观察或用坡度尺检查 一般 项目 1 表面平整度 20 20 50 20 用 2m靠尺和楔形尺检查 2 基底土性 观察或土样分析 3、基坑开挖注意事项： 1）土方开挖要探明地下管网，防止发生意外事故。 2）在距离基坑边 0.6m 周围用ф48 钢管设置防护栏杆，立杆间距3m，高出自然地坪 1.20m，埋深 0.80m，在立杆的上、下端及中间位置各加一道水平杆，外面用密目网封闭。 3）基坑上口边 1m 范围内不允许堆土、堆料和停放机具。 4）在基坑上口 5m 范围...
