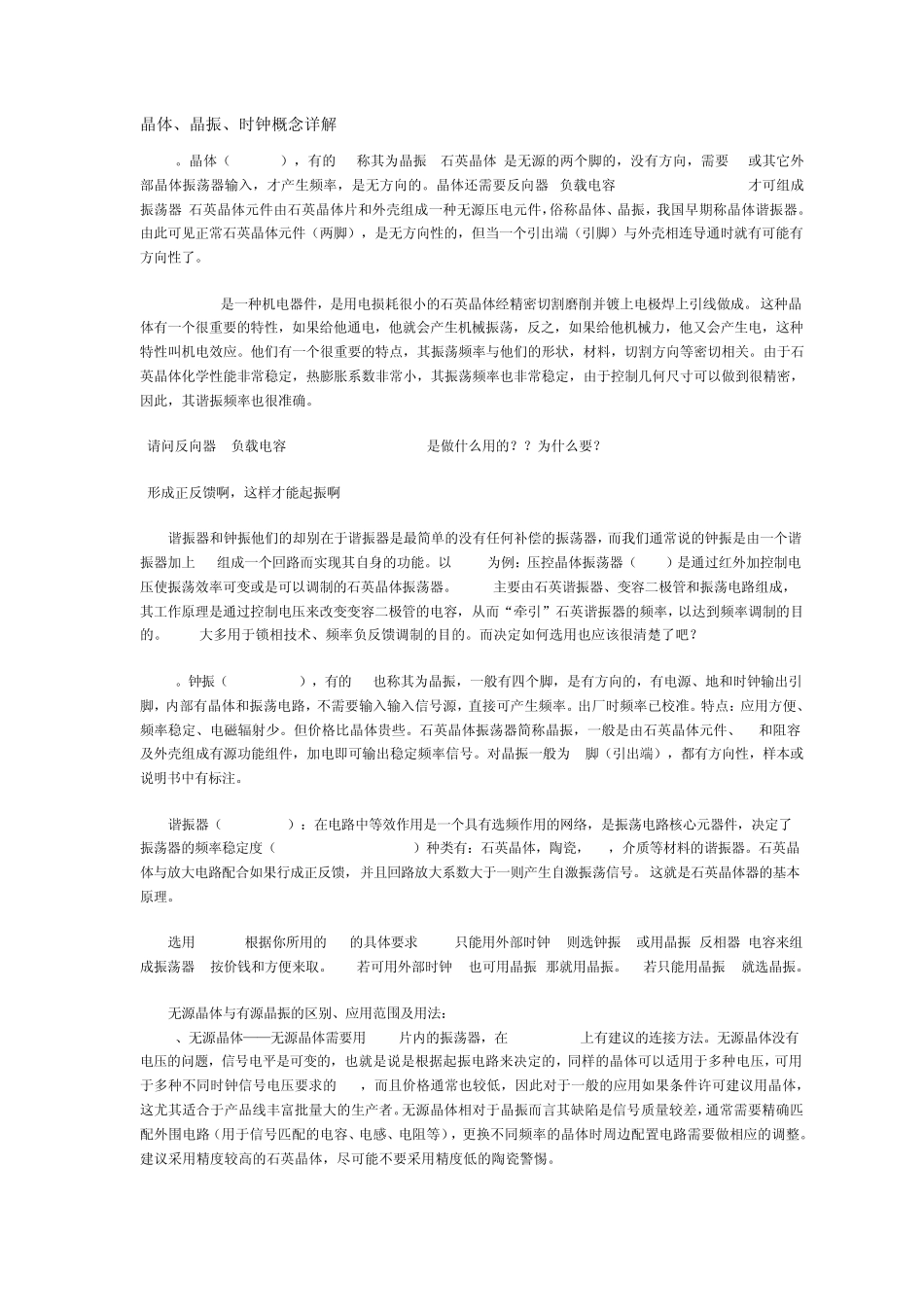

晶体、晶振、时钟概念详解 1。晶体(crystal),有的 RD称其为晶振: 石英晶体,是无源的两个脚的,没有方向,需要IC或其它外部晶体振荡器输入,才产生频率,是无方向的。晶体还需要反向器, 负载电容(loading capacitor)才可组成振荡器.石英晶体元件由石英晶体片和外壳组成一种无源压电元件,俗称晶体、晶振,我国早期称晶体谐振器。由此可见正常石英晶体元件(两脚),是无方向性的,但当一个引出端(引脚)与外壳相连导通时就有可能有方向性了。 crystal是一种机电器件,是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。 这种晶体有一个很重要的特性,如果给他通电,他就会产生机械振荡,反之,如果给他机械力,他又会产生电,这种特性叫机电效应。他们有一个很重要的特点,其振荡频率与他们的形状,材料,切割方向等密切相关。由于石英晶体化学性能非常稳定,热膨胀系数非常小,其振荡频率也非常稳定,由于控制几何尺寸可以做到很精密,因此,其谐振频率也很准确。 -请问反向器, 负载电容(loading capacitor) 是做什么用的??为什么要? -形成正反馈啊,这样才能起振啊 谐振器和钟振他们的却别在于谐振器是最简单的没有任何补偿的振荡器,而我们通常说的钟振是由一个谐振器加上 ic组成一个回路而实现其自身的功能。以VCXO为例:压控晶体振荡器(VCXO)是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器。 VCXO主要由石英谐振器、变容二极管和振荡电路组成,其工作原理是通过控制电压来改变变容二极管的电容,从而“牵引”石英谐振器的频率,以达到频率调制的目的。VCXO大多用于锁相技术、频率负反馈调制的目的。而决定如何选用也应该很清楚了吧? 2。钟振(oscillator),有的 RD也称其为晶振,一般有四个脚,是有方向的,有电源、地和时钟输出引脚,内部有晶体和振荡电路,不需要输入输入信号源,直接可产生频率。出厂时频率已校准。特点:应用方便、频率稳定、电磁辐射少。但价格比晶体贵些。石英晶体振荡器简称晶振,一般是由石英晶体元件、IC和阻容及外壳组成有源功能组件,加电即可输出稳定频率信号。对晶振一般为 4脚(引出端),都有方向性,样本或说明书中有标注。 谐振器(Resonator):在电路中等效作用是一个具有选频作用的网络,是振荡电路核心元器件,决定了振荡器的频率稳定度( Frequency stability)种类有:石英晶体,陶瓷, LC,介质等材料的谐振器。石英晶体与放大电路...
