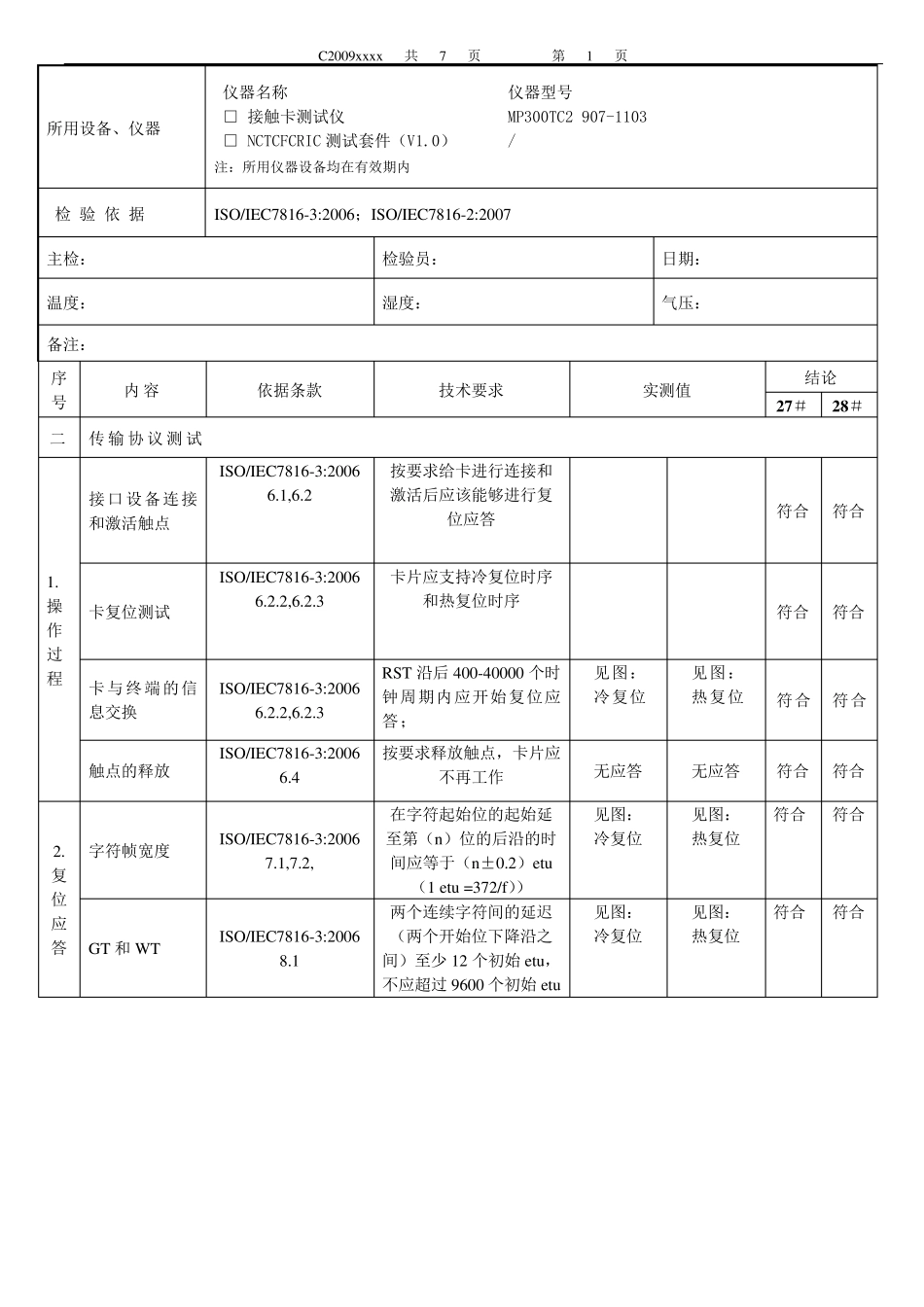

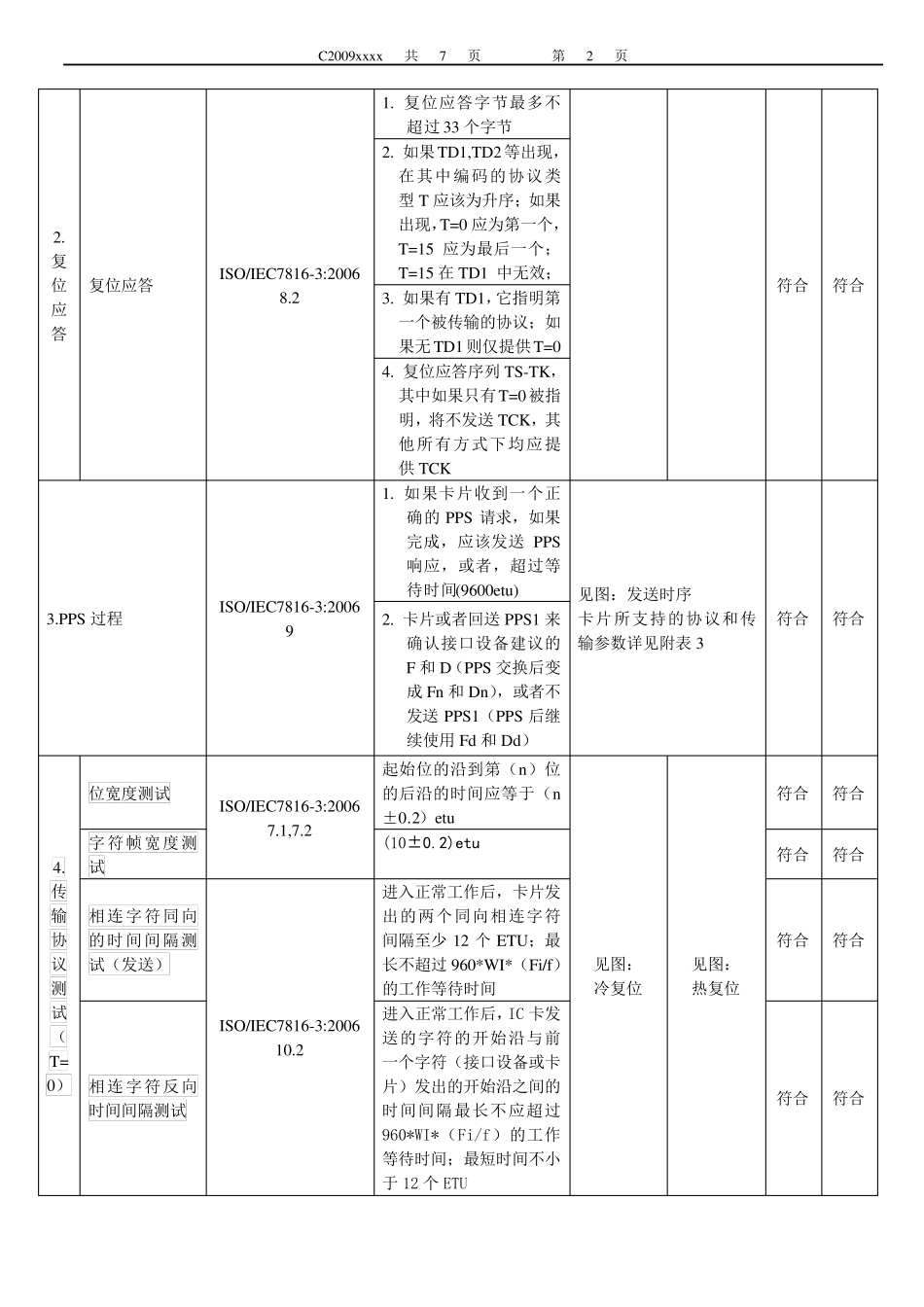

C2009x x x x 共 7 页 第 1 页 所用设备、仪器 仪器名称 仪器型号 □ 接触卡测试仪 MP300TC2 907-1103 □ NCTCFCRIC 测试套件（V1.0） / 注：所用仪器设备均在有效期内 检 验 依 据 ISO/IEC7816-3:2006；ISO/IEC7816-2:2007 主检： 检验员： 日期： 温度： 湿度： 气压： 备注： 序号 内容 依据条款 技术要求 实测值 结论 2 7 ＃ 2 8 ＃ 二 传输协议测试 1.操作过程 接口设备连接和激活触点 ISO/IEC7816-3:2006 6.1,6.2 按要求给卡进行连接和激活后应该能够进行复位应答 符合 符合 卡复位测试 ISO/IEC7816-3:2006 6.2.2,6.2.3 卡片应支持冷复位时序和热复位时序 符合 符合 卡与终端的信息交换 ISO/IEC7816-3:2006 6.2.2,6.2.3 RST 沿后400-40000 个时钟周期内应开始复位应答； 见图： 冷复位 见图： 热复位 符合 符合 触点的释放 ISO/IEC7816-3:2006 6.4 按要求释放触点，卡片应不再工作 无应答 无应答 符合 符合 2.复位应答 字符帧宽度 ISO/IEC7816-3:2006 7.1,7.2, 在字符起始位的起始延至第（n）位的后沿的时间应等于（n±0.2）etu （1 etu =372/f）） 见图： 冷复位 见图： 热复位 符合 符合 GT 和WT ISO/IEC7816-3:2006 8.1 两个连续字符间的延迟（两个开始位下降沿之间）至少 12 个初始etu ，不应超过9600 个初始etu 见图： 冷复位 见图： 热复位 符合 符合 C2009x x x x 共 7 页 第 2 页 2.复位应答 复位应答 ISO/IEC7816-3:2006 8.2 1. 复位应答字节最多不超过33 个字节 符合 符合 2. 如果TD1,TD2等出现，在其中编码的协议类型T 应该为升序；如果出现，T=0 应为第一个，T=15 应为最后一个；T=15 在TD1 中无效； 3. 如果有TD1，它指明第一个被传输的协议；如果无TD1 则仅提供T=0 4. 复位应答序列TS-TK，其中如果只有T=0被指明，将不发送TCK，其他所有方式下均应提供TCK 3.PPS 过程 ISO/IEC7816-3:2006 9 1. 如果卡片收到一个正确的PPS 请求，如果完成，应该发送PPS响应，或者，超过等待时间(9600etu ) 见图：发送时序 卡片所支持的协议和传输参数详见附表3 符合 符合 2. 卡片或者回送PPS1 来确认接口设备建议的F 和D（PPS 交换后变成Fn 和Dn），或者不发送PPS1（PPS 后继续使用Fd 和Dd） 4.传输协议测试（T=0） 位宽度测试 ISO/IEC7816-3:2006 7.1,7.2 起始位的沿...
