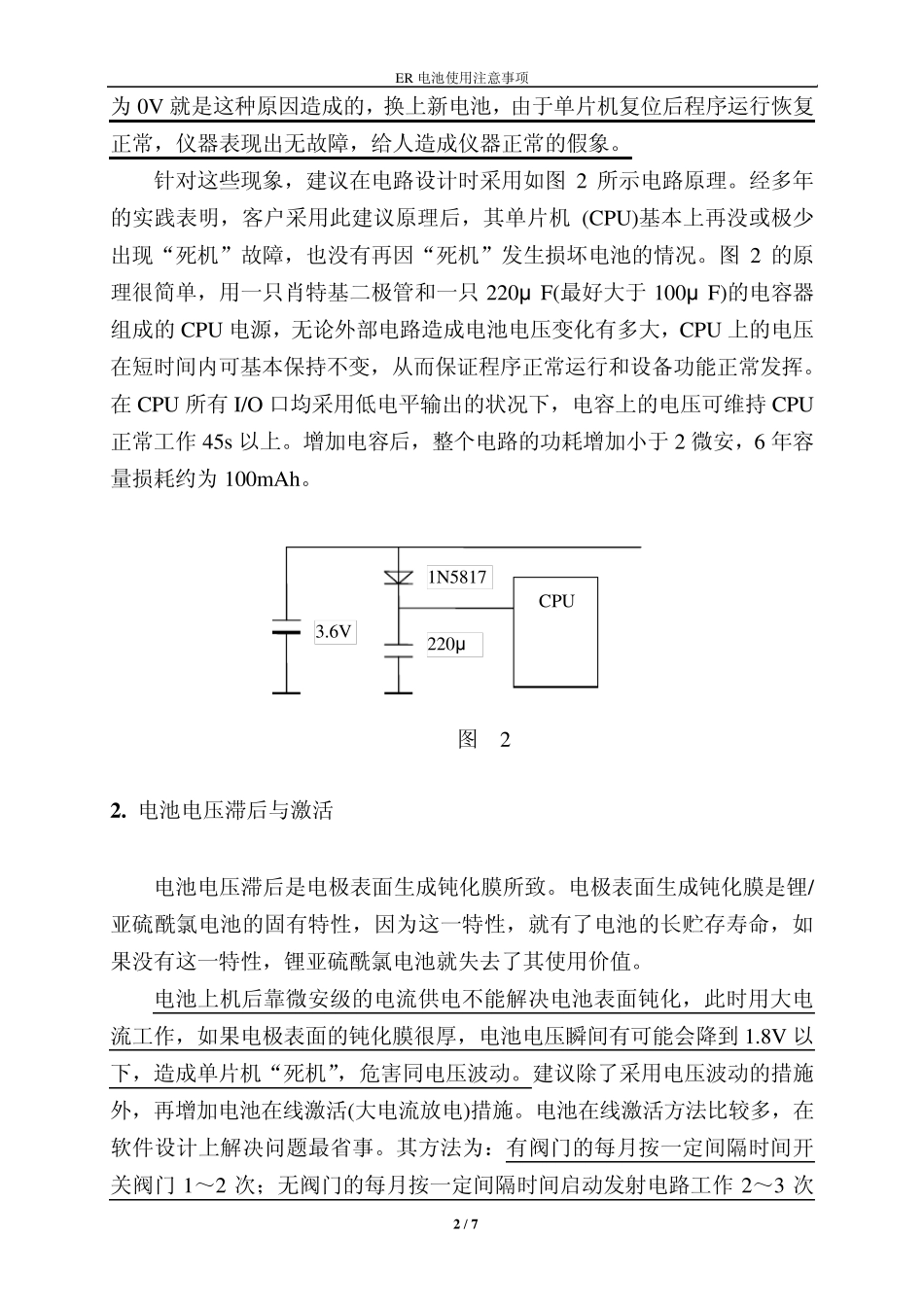

ER 电池使用注意事项 1 / 7 使用ER电池的注意事项 （北川技术部 2011年 10月 15日） 各智能表公司： ER(锂/亚硫酰氯)电池是一种高电压和高能量电池。虽然 ER 电池性能优越，但有些 ER 电池本身固有的特性在智能表业使用过程中必须引起我们的足够注意。如果客户对这些特性了解得不透彻，轻者造成电池和仪器的高性能不能充分发挥，重者发生电池爆炸，使客户产品在市场上发展受阻。 ER 电池在国内于 1980 年代末面市，1990 年代中期用于智能表业。在配套过程中我们遇到多种使用不当的情况，现总结出来供客户参考。 1 . 电池电压波动 在智能表业中，对电池的使用基本是长时间微电流，偶尔大电流脉冲放电。由于电池是化学电源而非稳压电源，随着负载的变化而变化，从微电流到大电流脉冲突变或从大电流脉冲到微电流突变，电压都会自然出现瞬间波动，形成如图1 所示的尖峰脉冲干扰，给单片机造成影响。 图1 单片机非常惧怕电压波动而“死机”(不是复位，复位一般来说对设备无影响)。如果出现“死机”，单片机将不受控，各输入、输出脚状态处于不确定状态，导致将电池能量耗尽。从失效的仪器中取出的电池其开路电压V T ER 电池使用注意事项 2 / 7 为0V 就是这种原因造成的，换上新电池，由于单片机复位后程序运行恢复正常，仪器表现出无故障，给人造成仪器正常的假象。 针对这些现象，建议在电路设计时采用如图2 所示电路原理。经多年的实践表明，客户采用此建议原理后，其单片机 (CPU)基本上再没或极少出现“死机”故障，也没有再因“死机”发生损坏电池的情况。图2 的原理很简单，用一只肖特基二极管和一只 220μ F(最好大于100μ F)的电容器组成的CPU 电源，无论外部电路造成电池电压变化有多大，CPU 上的电压在短时间内可基本保持不变，从而保证程序正常运行和设备功能正常发挥。在CPU 所有 I/O 口均采用低电平输出的状况下，电容上的电压可维持 CPU正常工作 45s以上。增加电容后，整个电路的功耗增加小于2 微安，6 年容量损耗约为100mAh。 图 2 2 . 电池电压滞后与激活 电池电压滞后是电极表面生成钝化膜所致。电极表面生成钝化膜是锂/亚硫酰氯电池的固有特性，因为这一特性，就有了电池的长贮存寿命，如果没有这一特性，锂亚硫酰氯电池就失去了其使用价值。 电池上机后靠微安级的电流供电不能解决电池表面钝化，此时用大电流工作，如果电极表面的钝化膜很厚，电池电压瞬间有可能会降到 1...
