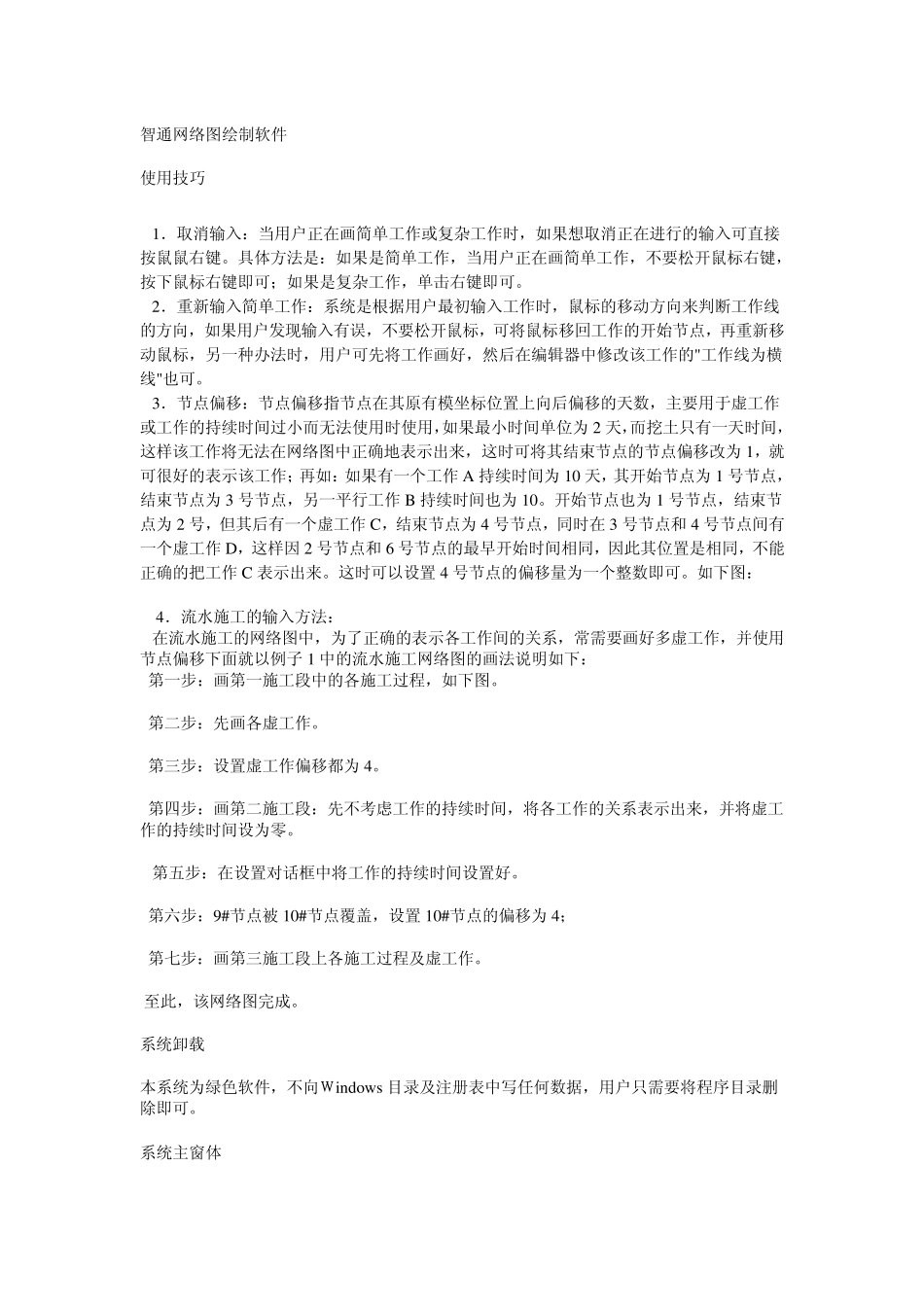

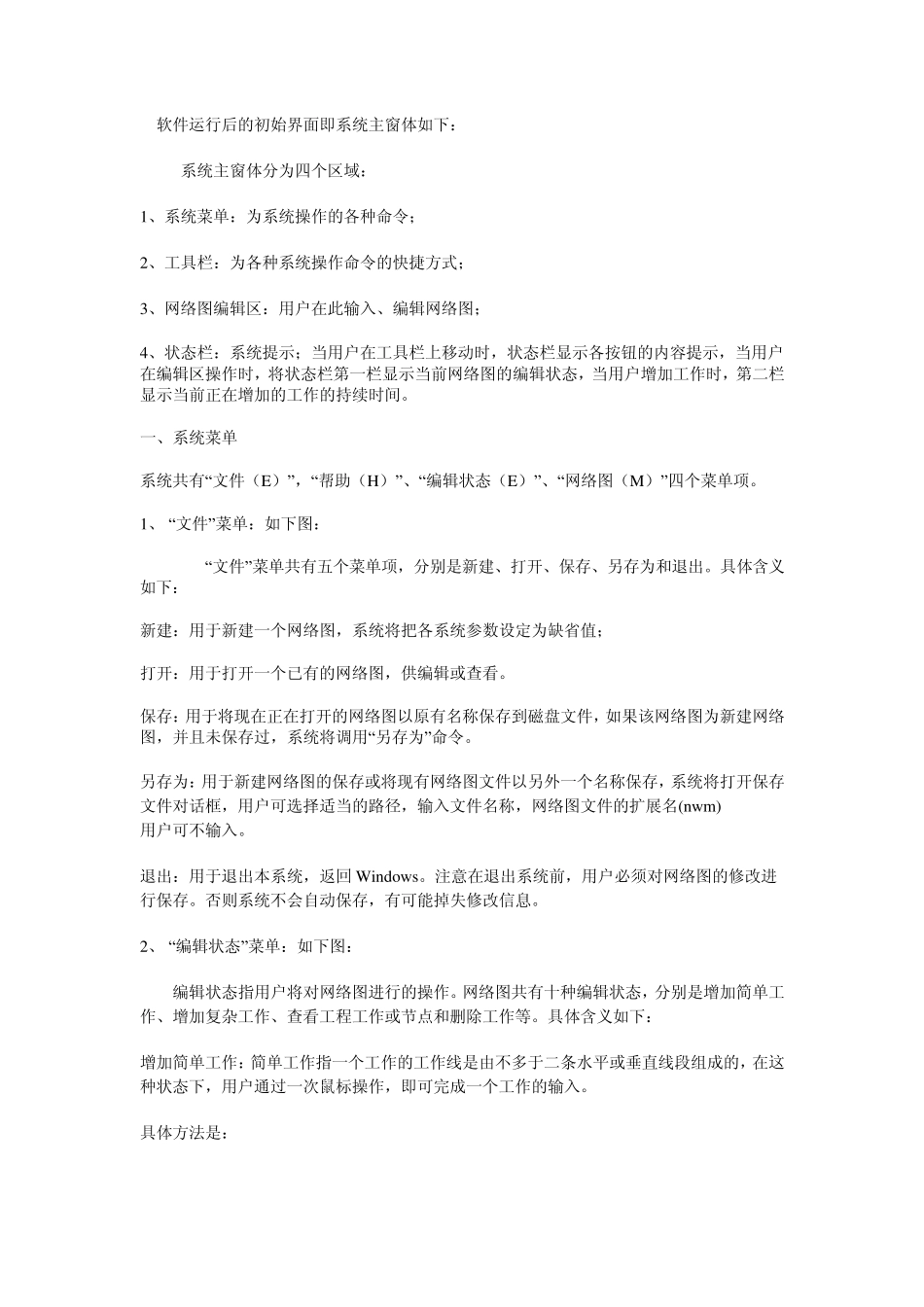

智通网络图绘制软件 使用技巧 1.取消输入:当用户正在画简单工作或复杂工作时,如果想取消正在进行的输入可直接按鼠鼠右键。具体方法是:如果是简单工作,当用户正在画简单工作,不要松开鼠标右键,按下鼠标右键即可;如果是复杂工作,单击右键即可。 2.重新输入简单工作:系统是根据用户最初输入工作时,鼠标的移动方向来判断工作线的方向,如果用户发现输入有误,不要松开鼠标,可将鼠标移回工作的开始节点,再重新移动鼠标,另一种办法时,用户可先将工作画好,然后在编辑器中修改该工作的"工作线为横线"也可。 3.节点偏移:节点偏移指节点在其原有模坐标位置上向后偏移的天数,主要用于虚工作或工作的持续时间过小而无法使用时使用,如果最小时间单位为 2 天,而挖土只有一天时间,这样该工作将无法在网络图中正确地表示出来,这时可将其结束节点的节点偏移改为 1,就可很好的表示该工作;再如:如果有一个工作A 持续时间为 10 天,其开始节点为 1 号节点,结束节点为 3 号节点,另一平行工作B 持续时间也为 10。开始节点也为 1 号节点,结束节点为 2 号,但其后有一个虚工作C,结束节点为 4 号节点,同时在3 号节点和 4 号节点间有一个虚工作D,这样因 2 号节点和 6 号节点的最早开始时间相同,因此其位置是相同,不能正确的把工作C 表示出来。这时可以设置 4 号节点的偏移量为一个整数即可。如下图: 4.流水施工的输入方法: 在流水施工的网络图中,为了正确的表示各工作间的关系,常需要画好多虚工作,并使用节点偏移下面就以例子 1 中的流水施工网络图的画法说明如下: 第一步:画第一施工段中的各施工过程,如下图。 第二步:先画各虚工作。 第三步:设置虚工作偏移都为 4。 第四步:画第二施工段:先不考虑工作的持续时间,将各工作的关系表示出来,并将虚工作的持续时间设为零。 第五步:在设置对话框中将工作的持续时间设置好。 第六步:9#节点被 10#节点覆盖,设置 10#节点的偏移为 4; 第七步:画第三施工段上各施工过程及虚工作。 至此,该网络图完成。 系统卸载 本系统为绿色软件,不向Window s 目录及注册表中写任何数据,用户只需要将程序目录删除即可。 系统主窗体 软件运行后的初始界面即系统主窗体如下: 系统主窗体分为四个区域: 1、系统菜单:为系统操作的各种命令; 2、工具栏:为各种系统操作命令的快捷方式; 3、网络图编辑区:用户在此输入、编辑网络...
