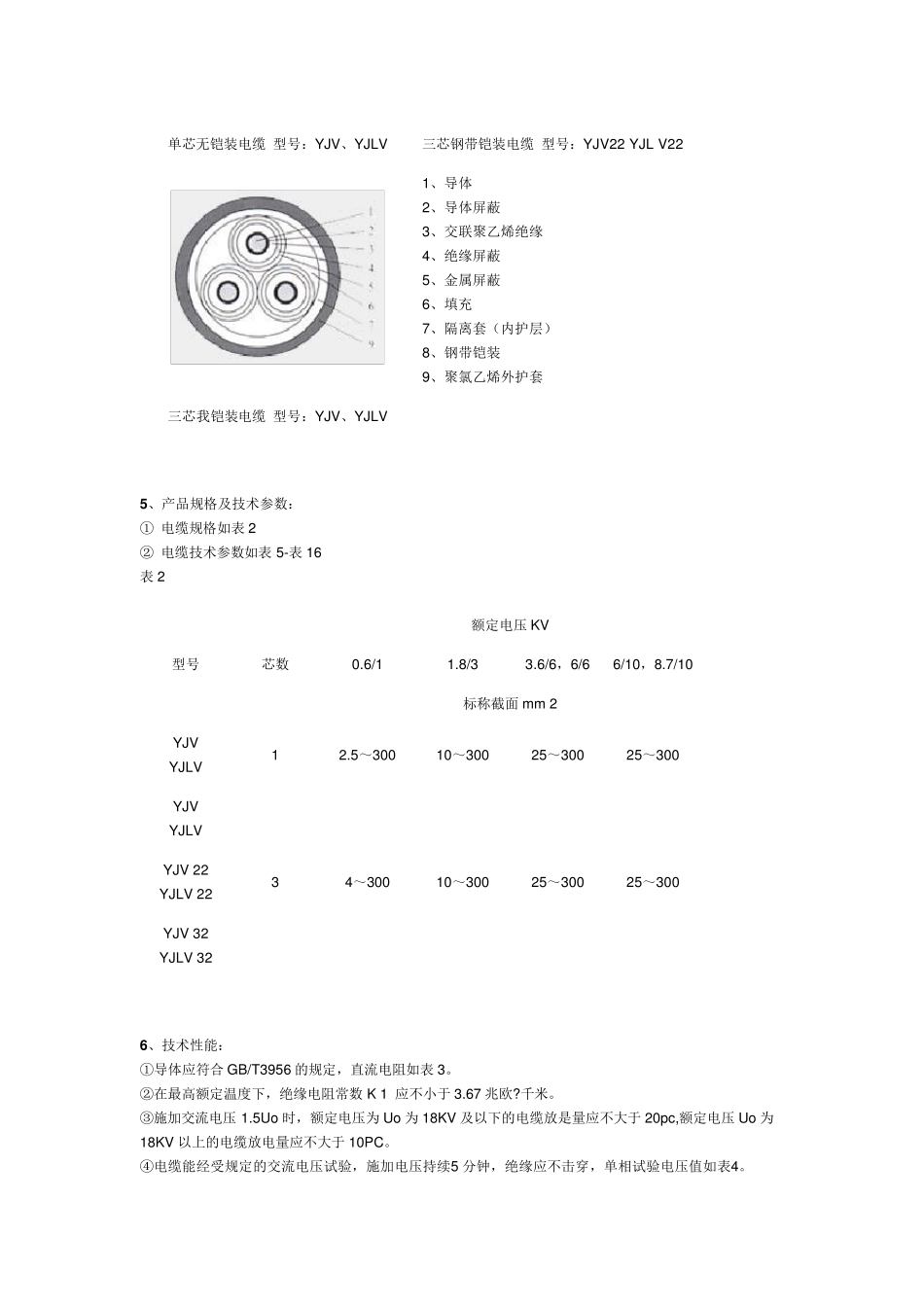

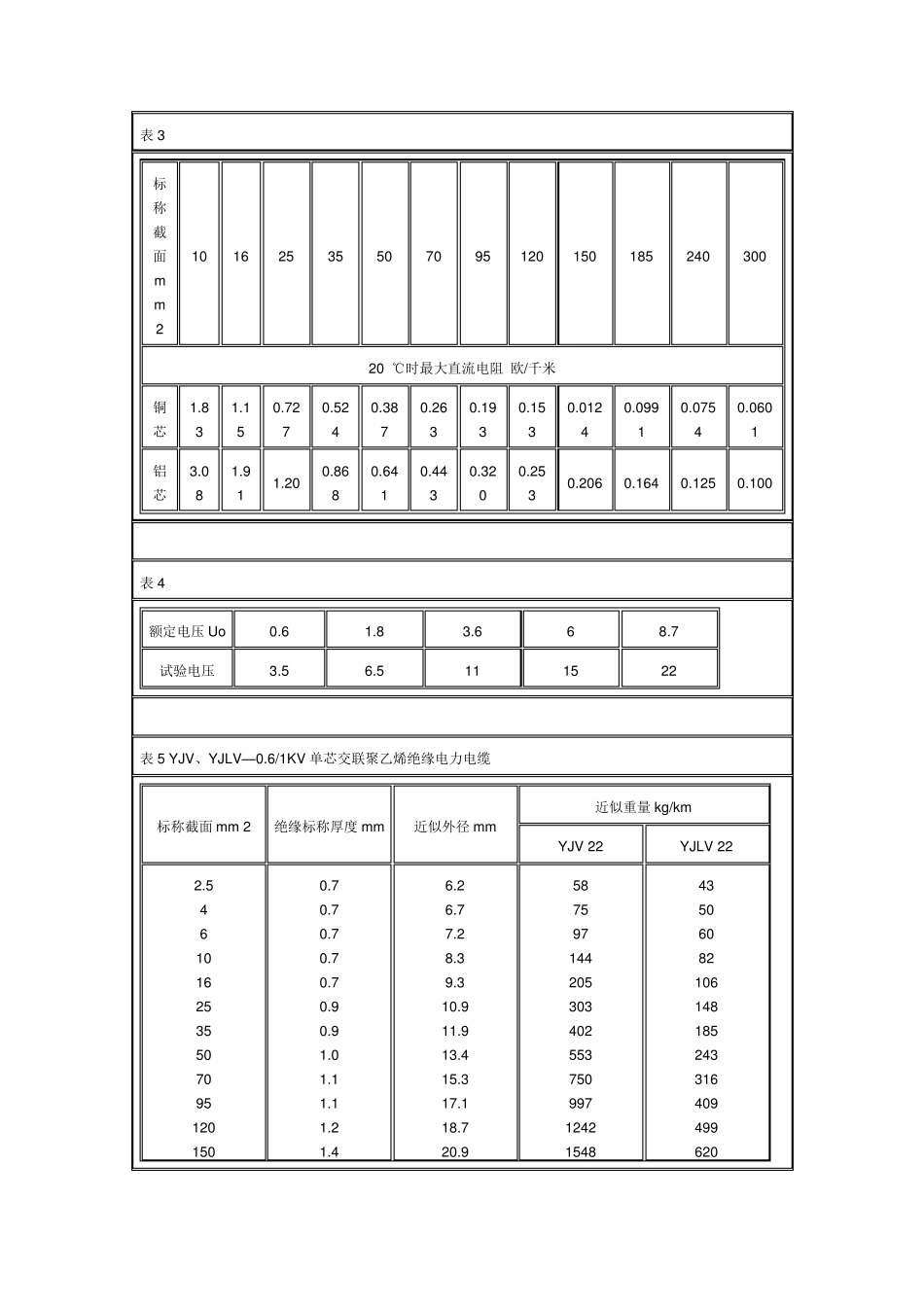

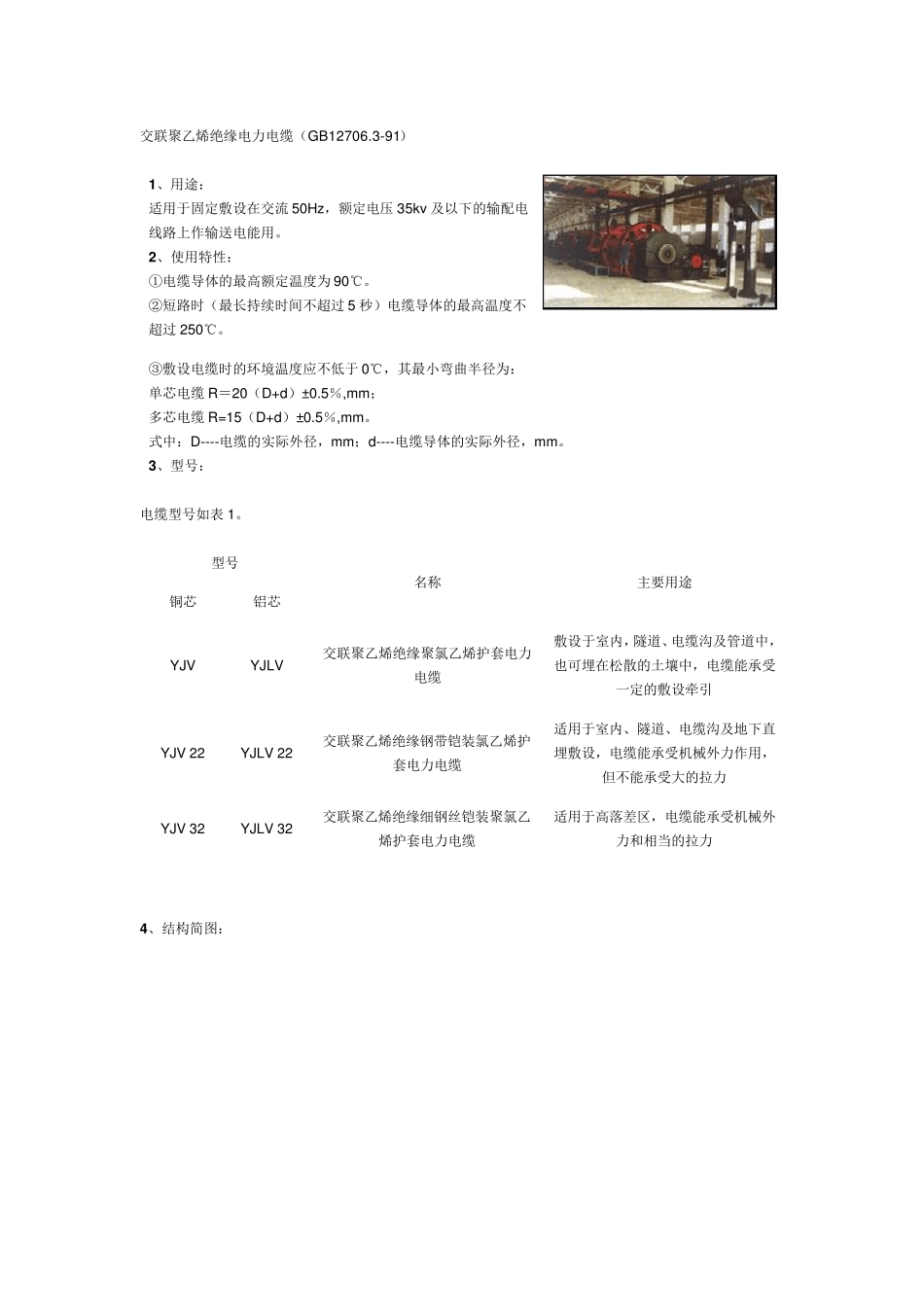

交联聚乙烯绝缘电力电缆（GB12706.3-91） 1 、用途： 适用于固定敷设在交流50Hz，额定电压35kv 及以下的输配电线路上作输送电能用。 2 、使用特性： ①电缆导体的最高额定温度为90℃。 ②短路时（最长持续时间不超过 5 秒）电缆导体的最高温度不超过 250℃。 ③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为： 单芯电缆R＝20（D+d）±0.5％,mm； 多芯电缆R=15（D+d）±0.5％,mm。 式中：D----电缆的实际外径，mm；d----电缆导体的实际外径，mm。 3 、型号： 电缆型号如表 1。 型号 名称 主要用途 铜芯 铝芯 YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引 YJV 22 YJLV 22 交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆 适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力 YJV 32 YJLV 32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 适用于高落差区，电缆能承受机械外力和相当的拉力 4 、结构简图： 单芯无铠装电缆 型号：YJV、YJLV 三芯钢带铠装电缆 型号：YJV22 YJL V22 1、导体 2、导体屏蔽 3、交联聚乙烯绝缘 4、绝缘屏蔽 5、金属屏蔽 6、填充 7、隔离套（内护层） 8、钢带铠装 9、聚氯乙烯外护套 三芯我铠装电缆 型号：YJV、YJLV 5 、产品规格及技术参数： ① 电缆规格如表 2 ② 电缆技术参数如表 5-表 16 表 2 型号 芯数 额定电压 KV 0.6/1 1.8/3 3.6/6，6/6 6/10，8.7/10 标称截面 mm 2 YJV YJLV 1 2.5～300 10～300 25～300 25～300 YJV YJLV 3 4～300 10～300 25～300 25～300 YJV 22 YJLV 22 YJV 32 YJLV 32 6 、技术性能： ①导体应符合 GB/T3956 的规定，直流电阻如表 3。 ②在最高额定温度下，绝缘电阻常数K 1 应不小于 3.67 兆欧?千米。 ③施加交流电压 1.5Uo时，额定电压为 Uo为 18KV 及以下的电缆放是量应不大于 20pc,额定电压 Uo为18KV 以上的电缆放电量应不大于 10PC。 ④电缆能经受规定的交流电压试验，施加电压持续5 分钟，绝缘应不击穿，单相试验电压值如表4。 表3 标称截面 mm 2 10 16 25 35 50 70 95 120 150 185 240 300 20 ℃时最大直流电阻 欧/千米 铜芯 1.83 1.15 0.727 0.524 0.387 0.263 0.193 0.153 0.0124 0.0991 0.07...
