最完整的弱电机房建设方案20161020

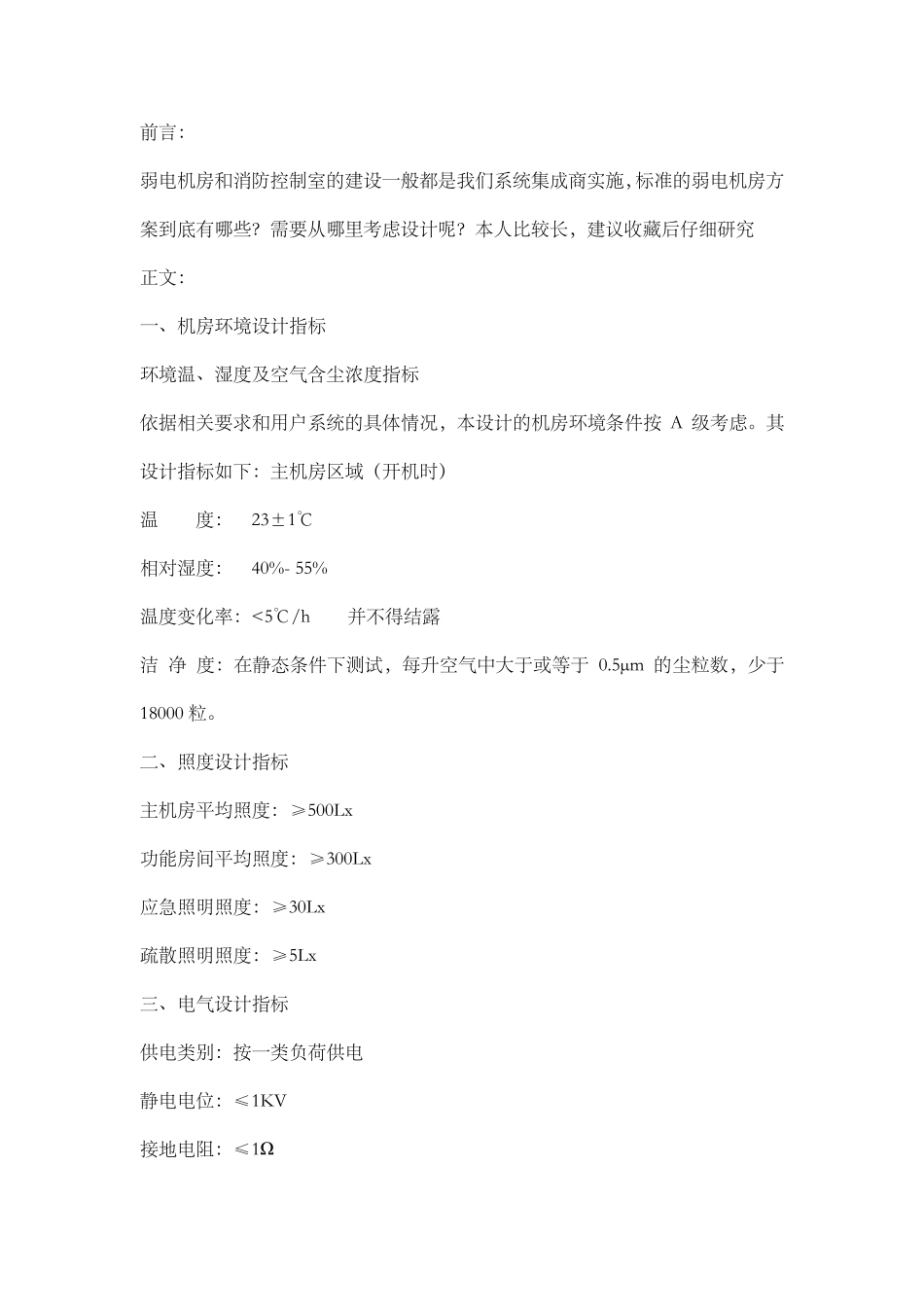

前言： 弱电机房和消防控制室的建设一般都是我们系统集成商实施，标准的弱电机房方案到底有哪些？需要从哪里考虑设计呢？本人比较长，建议收藏后仔细研究 正文： 一、机房环境设计指标 环境温、湿度及空气含尘浓度指标 依据相关要求和用户系统的具体情况，本设计的机房环境条件按 A 级考虑。其设计指标如下：主机房区域（开机时） 温 度： 23±1℃ 相对湿度： 40%- 55% 温度变化率：<5℃/h 并不得结露 洁 净 度：在静态条件下测试，每升空气中大于或等于 0.5μm 的尘粒数，少于18000 粒。 二、照度设计指标 主机房平均照度：≥500Lx 功能房间平均照度：≥300Lx 应急照明照度：≥30Lx 疏散照明照度：≥5Lx 三、电气设计指标 供电类别：按一类负荷供电 静电电位：≤1KV 接地电阻：≤1Ω 零地电位差≤1V 三相负荷不平衡度≤20% 四、噪声、电磁干扰、振动指标 电子信息设备停机时，噪声值≤65dB 无线电干扰频率为 0.15～1000MHz 时，无线电干扰场强≤126dB 磁场干扰环境场强≤800A/m 地板表面垂直及水平向的振动加速度≤500mm/S2(电子设备停机条件下) 五、主要技术方案和组织实施措施的详细描述 1、土建装修建设方案 Ø 设计 要求 装修需 要满 足 防 火 、防 水、防 静 电、防 尘 、防 盗 、防 噪音 、屏 蔽 需 求 。 Ø 地面装修说 明 距 中 心 机房 地板铺 设高 度为 0.3 米 ，为强弱 电管 道 预 留 空 间 。 机房 地板采 用 优 质600X600 全 钢 耐 磨 抗 静 电地板，在 支 架 下边 刷 导 电粘 和漆 ,在 地板下边 UPS 空 调等重型设备区域加固，并做散立支 撑，分载设备承重问题。 Ø 吊顶装修说 明 数据中 心 机房 所有天花全 部采 用 微孔铝合金金属板吊顶，顶内 配 套 主龙 骨 ，次 龙骨 ，龙 骨 采 用 40X4 角 钢 支 撑。 梁 、顶做防 尘 处 理 。 Ø 隔 断 墙 体 装修说 明 主机房 沿 柱 体 之 区域间 的隔 墙 采 用 12mm 双 层 防 火 玻 璃 隔 断 ,中 间 安 装防 火 隔 音棉 ，并进 行 防 火 处 理 ，耐 火 极 限 不低 于0.5h，满 足 防 火 规 范 要求 。 该 隔 断 墙 形 成一 道 外 围 参 观 通 道 。白 天无需 开 启 正 常 照 明 即 可 满 足 机房 内 照 度要求 ，节 能 环保 。其余墙面隔断采用砖墙...
