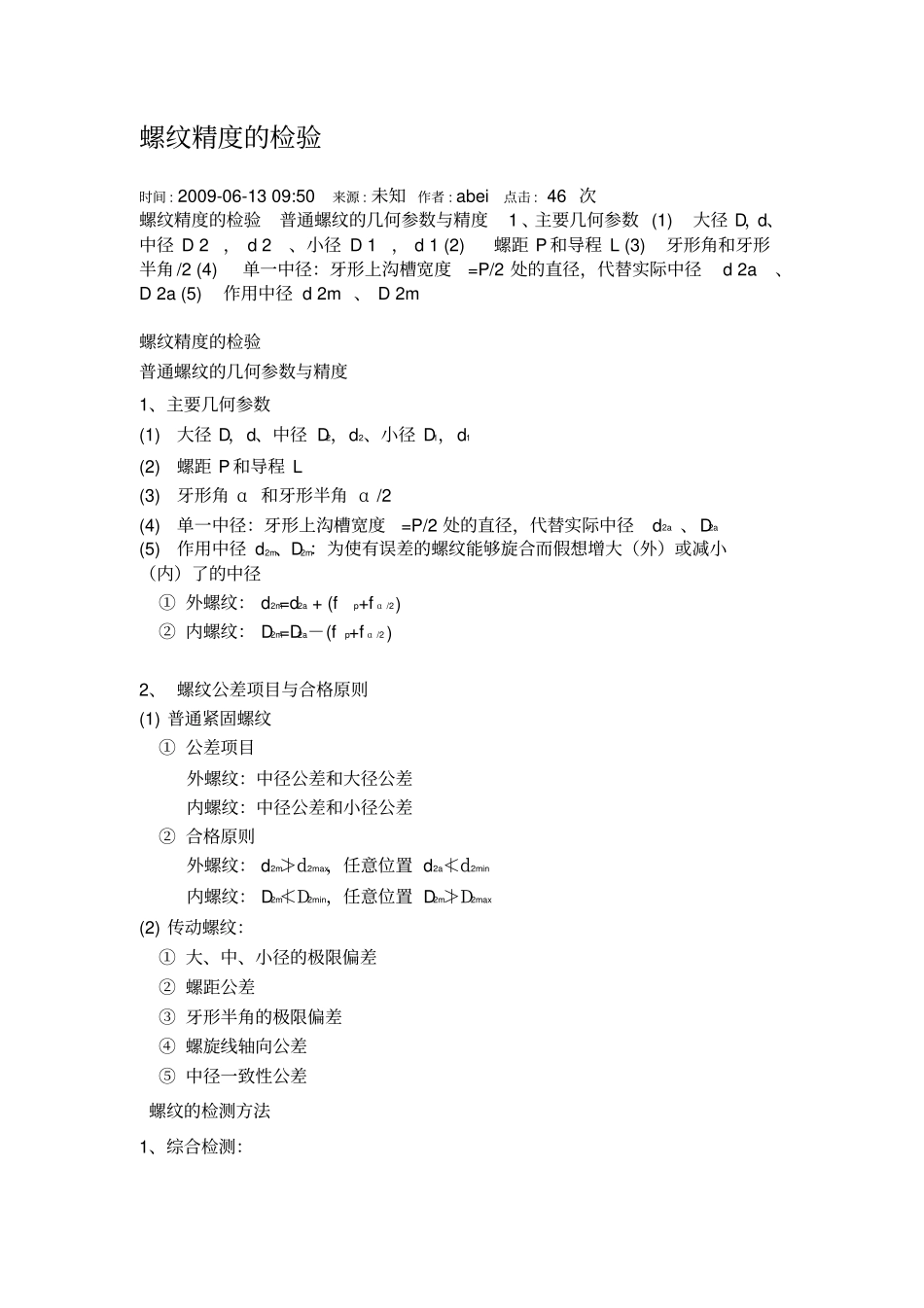

螺纹精度的检验_第1页
1/3

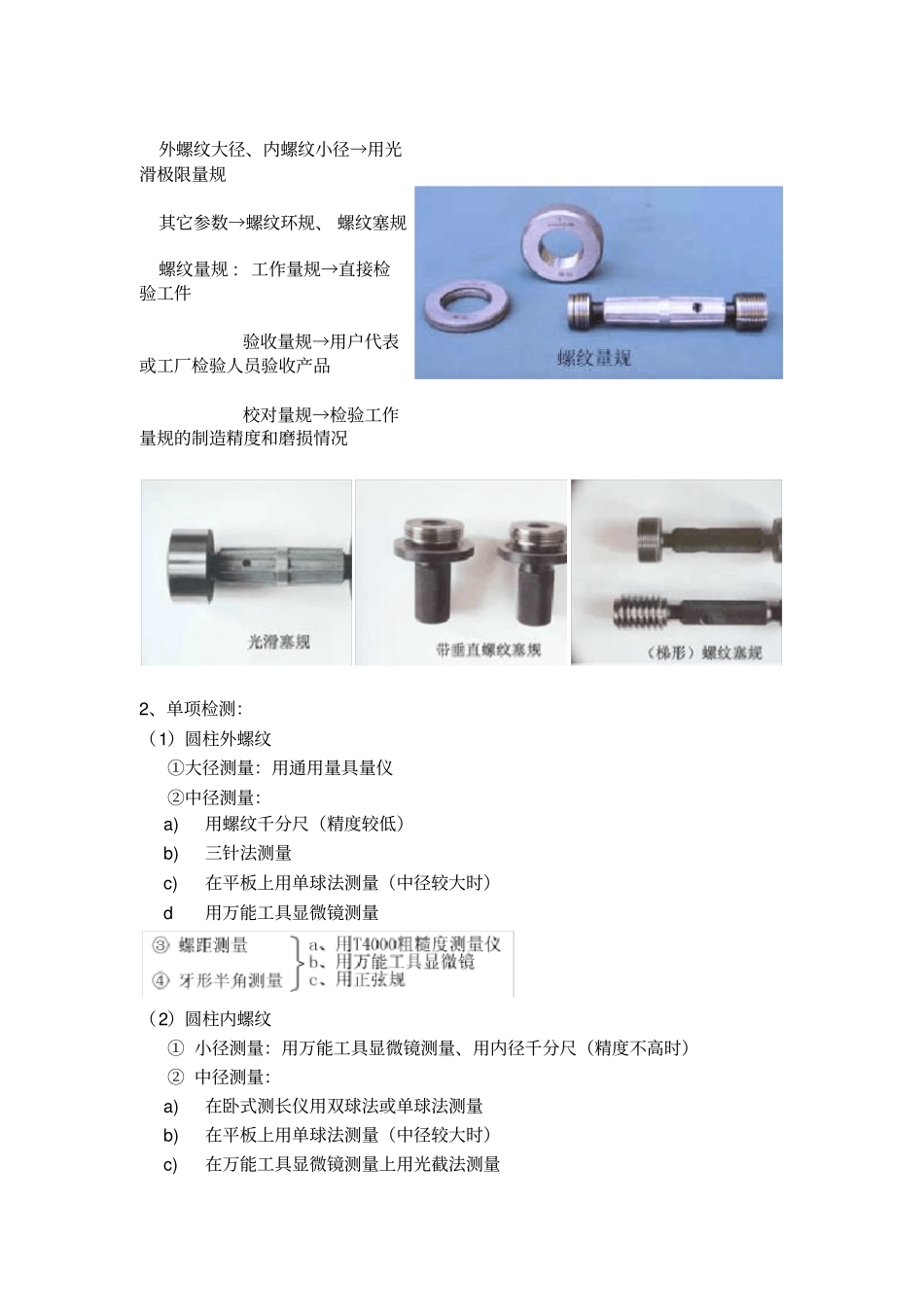

螺纹精度的检验_第2页
2/3

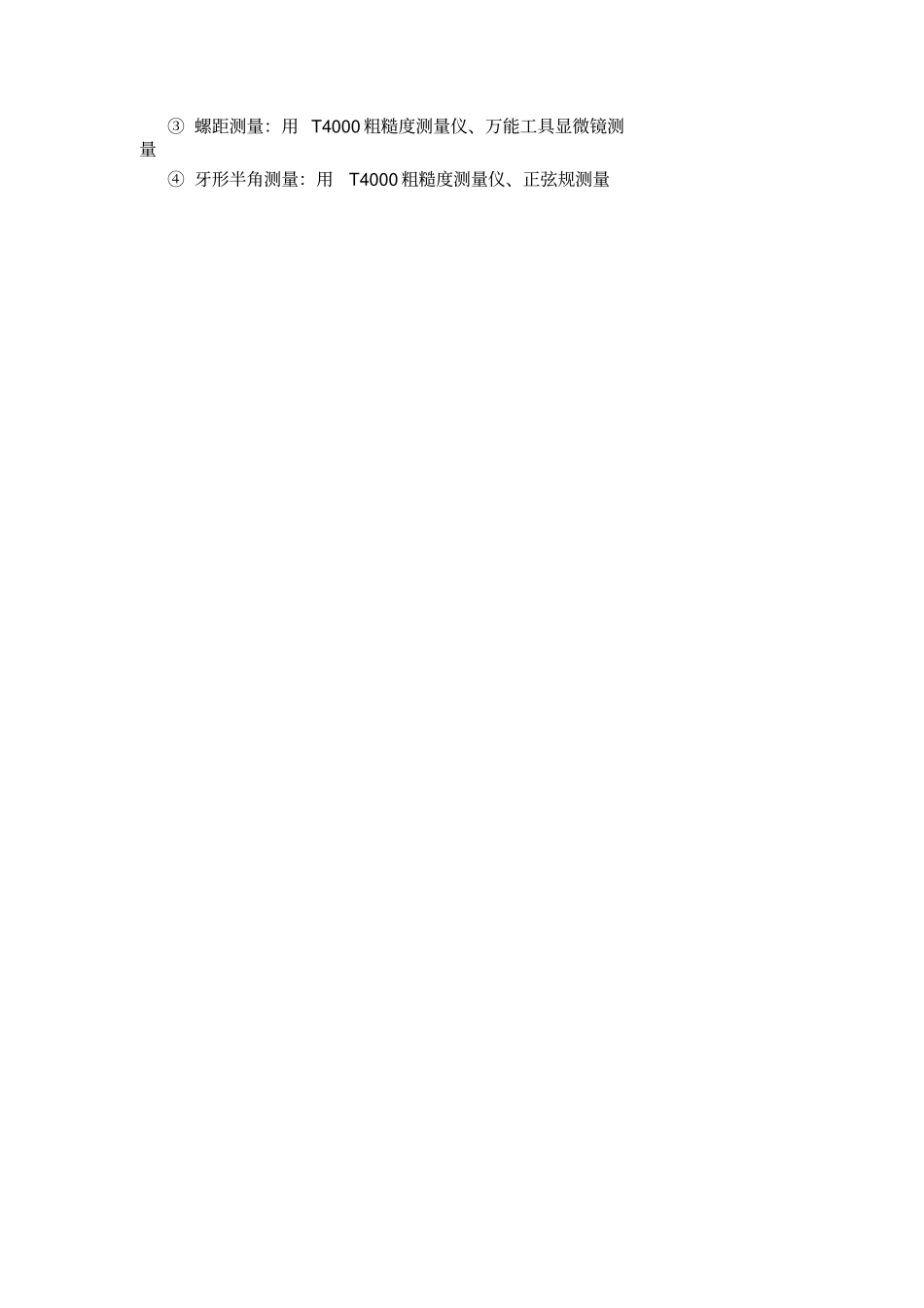

螺纹精度的检验_第3页
3/3
螺纹精度的检验时间 : 2009-06-13 09:50来源 : 未知作者 : abei 点击 : 46 次螺纹精度的检验普通螺纹的几何参数与精度 1 、主要几何参数 (1) 大径 D,d、中径 D 2 , d 2 、小径 D 1 , d 1 (2) 螺距 P 和导程 L (3) 牙形角和牙形半角 /2 (4) 单一中径:牙形上沟槽宽度=P/2 处的直径,代替实际中径 d 2a 、D 2a (5) 作用中径 d 2m 、 D 2m 螺纹精度的检验普通螺纹的几何参数与精度1、主要几何参数(1) 大径 D,d、中径 D2,d2、小径 D1,d1(2) 螺距 P 和导程 L (3) 牙形角 α 和牙形半角 α /2 (4) 单一中径:牙形上沟槽宽度=P/2 处的直径,代替实际中径d2a 、D2a(5) 作用中径 d2m、D2m:为使有误差的螺纹能够旋合而假想增大(外)或减小(内)了的中径① 外螺纹: d2m=d2a + (fp+f α /2) ② 内螺纹: D2m=D2a-(fp+f α /2) 2、 螺纹公差项目与合格原则(1) 普通紧固螺纹① 公差项目外螺纹:中径公差和大径公差内螺纹:中径公差和小径公差② 合格原则外螺纹: d2m≯d2max,任意位置 d2a≮d2min内螺纹: D2m≮D2min,任意位置 D2m≯D2max(2) 传动螺纹:① 大、中、小径的极限偏差② 螺距公差③ 牙形半角的极限偏差④ 螺旋线轴向公差⑤ 中径一致性公差螺纹的检测方法1、综合检测:外螺纹大径、内螺纹小径→用光滑极限量规其它参数→螺纹环规、 螺纹塞规螺纹量规 : 工作量规→直接检验工件验收量规→用户代表或工厂检验人员验收产品校对量规→检验工作量规的制造精度和磨损情况2、单项检测:(1)圆柱外螺纹①大径测量:用通用量具量仪②中径测量: a)用螺纹千分尺(精度较低) b)三针法测量 c)在平板上用单球法测量(中径较大时) d 用万能工具显微镜测量(2)圆柱内螺纹① 小径测量:用万能工具显微镜测量、用内径千分尺(精度不高时)② 中径测量: a)在卧式测长仪用双球法或单球法测量 b)在平板上用单球法测量(中径较大时) c)在万能工具显微镜测量上用光截法测量③ 螺距测量:用 T4000 粗糙度测量仪、万能工具显微镜测量④ 牙形半角测量:用T4000 粗糙度测量仪、正弦规测量
