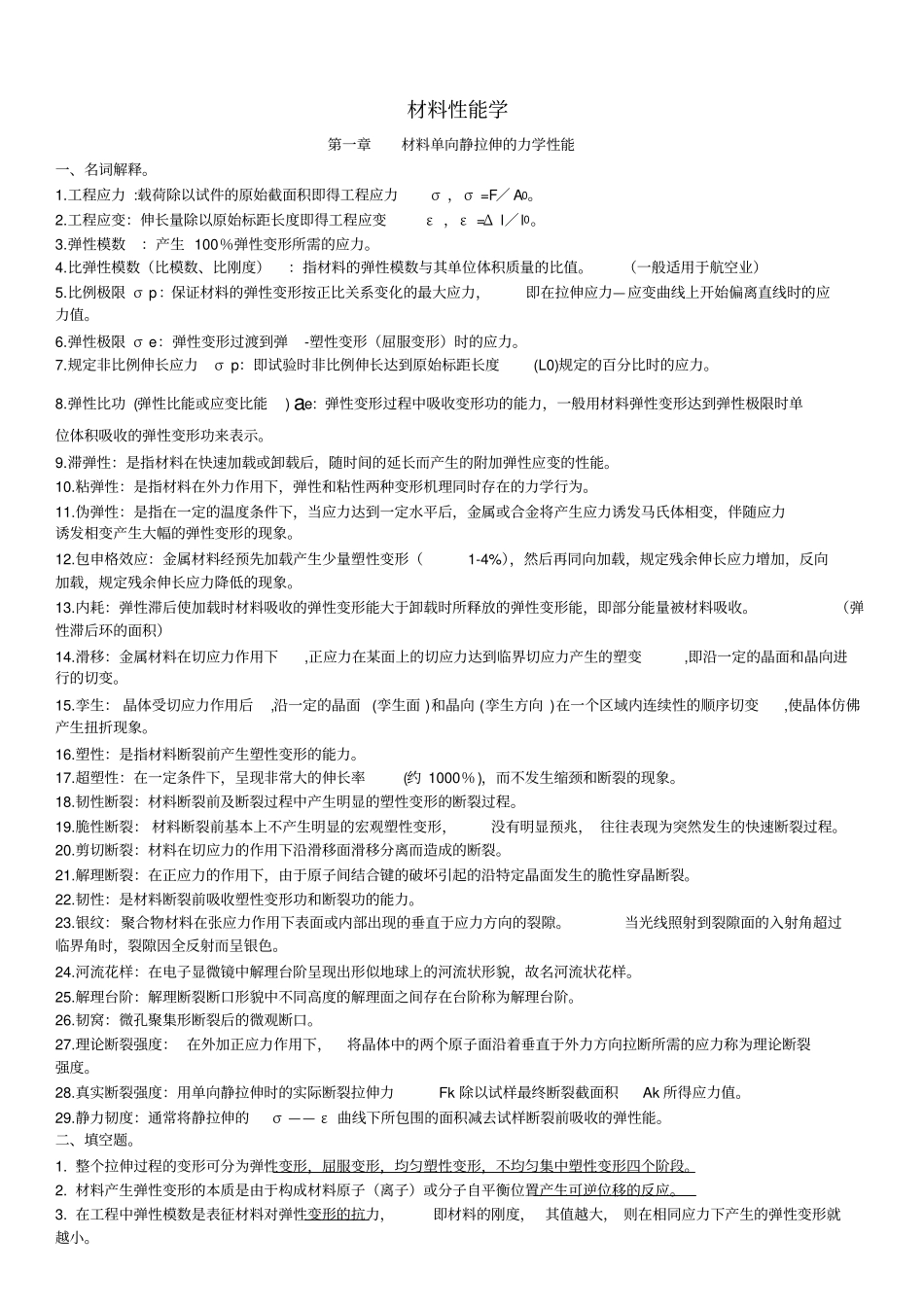

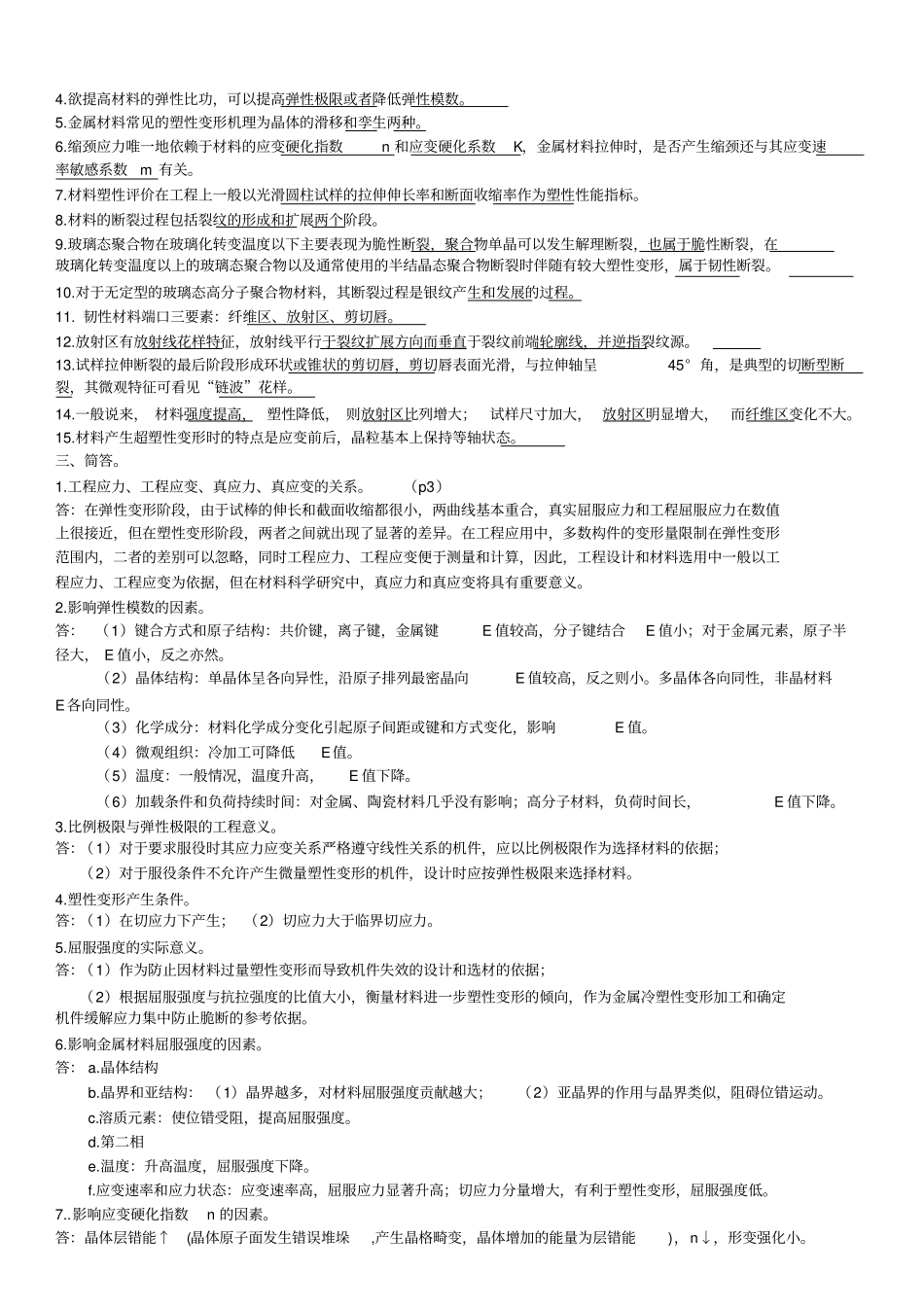

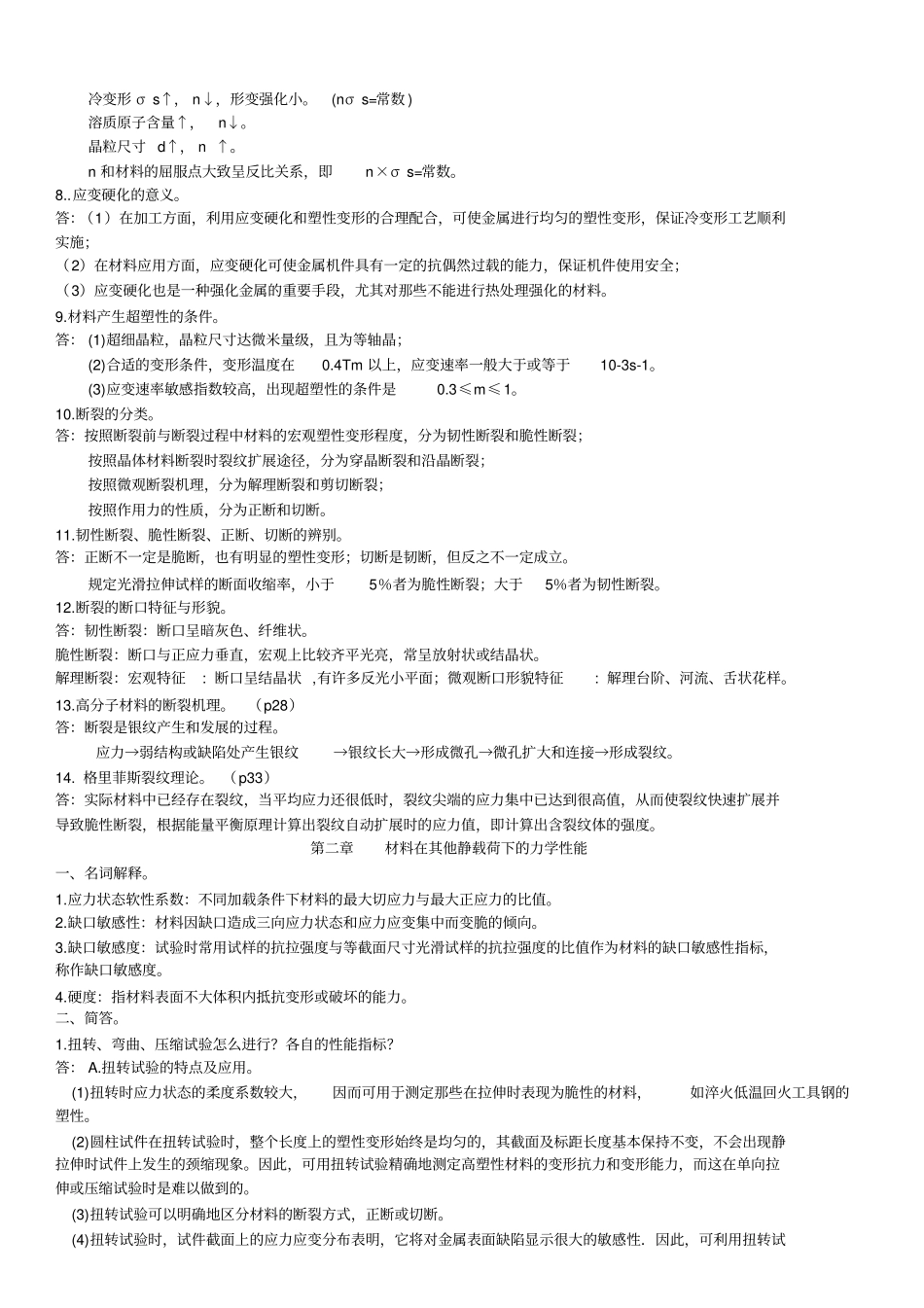

材料性能学第一章材料单向静拉伸的力学性能一、名词解释。1.工程应力 :载荷除以试件的原始截面积即得工程应力σ ，σ =F／ A0。2.工程应变：伸长量除以原始标距长度即得工程应变ε ，ε =Δ l／l0。3.弹性模数：产生 100％弹性变形所需的应力。4.比弹性模数（比模数、比刚度）：指材料的弹性模数与其单位体积质量的比值。（一般适用于航空业）5.比例极限 σ p：保证材料的弹性变形按正比关系变化的最大应力，即在拉伸应力—应变曲线上开始偏离直线时的应力值。6.弹性极限 σ e：弹性变形过渡到弹-塑性变形（屈服变形）时的应力。7.规定非比例伸长应力σ p：即试验时非比例伸长达到原始标距长度(L0)规定的百分比时的应力。8.弹性比功 (弹性比能或应变比能) ae: 弹性变形过程中吸收变形功的能力，一般用材料弹性变形达到弹性极限时单位体积吸收的弹性变形功来表示。9.滞弹性：是指材料在快速加载或卸载后，随时间的延长而产生的附加弹性应变的性能。10.粘弹性：是指材料在外力作用下，弹性和粘性两种变形机理同时存在的力学行为。11.伪弹性：是指在一定的温度条件下，当应力达到一定水平后，金属或合金将产生应力诱发马氏体相变，伴随应力诱发相变产生大幅的弹性变形的现象。12.包申格效应：金属材料经预先加载产生少量塑性变形（1-4%），然后再同向加载，规定残余伸长应力增加，反向加载，规定残余伸长应力降低的现象。13.内耗：弹性滞后使加载时材料吸收的弹性变形能大于卸载时所释放的弹性变形能，即部分能量被材料吸收。（弹性滞后环的面积）14.滑移：金属材料在切应力作用下,正应力在某面上的切应力达到临界切应力产生的塑变,即沿一定的晶面和晶向进行的切变。15.孪生： 晶体受切应力作用后,沿一定的晶面 (孪生面 )和晶向 (孪生方向 )在一个区域内连续性的顺序切变,使晶体仿佛产生扭折现象。16.塑性：是指材料断裂前产生塑性变形的能力。17.超塑性：在一定条件下，呈现非常大的伸长率(约 1000％)，而不发生缩颈和断裂的现象。18.韧性断裂：材料断裂前及断裂过程中产生明显的塑性变形的断裂过程。19.脆性断裂： 材料断裂前基本上不产生明显的宏观塑性变形，没有明显预兆， 往往表现为突然发生的快速断裂过程。20.剪切断裂：材料在切应力的作用下沿滑移面滑移分离而造成的断裂。21.解理断裂：在正应力的作用下，由于原子间结合键的破坏引起的沿特定晶面发生的脆性穿晶断裂。22.韧性：是材料断裂前吸收塑性变形功和断裂功...
