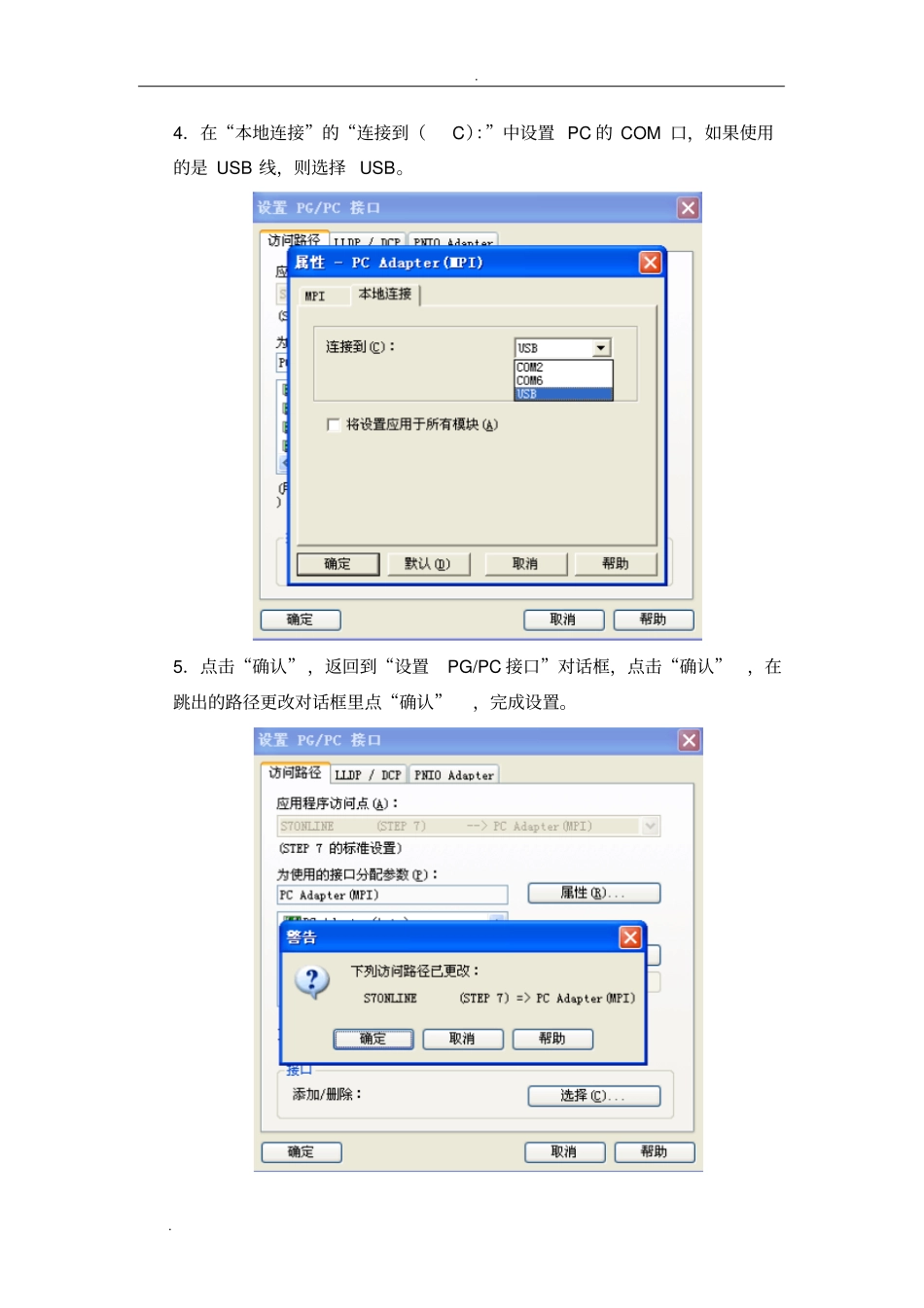

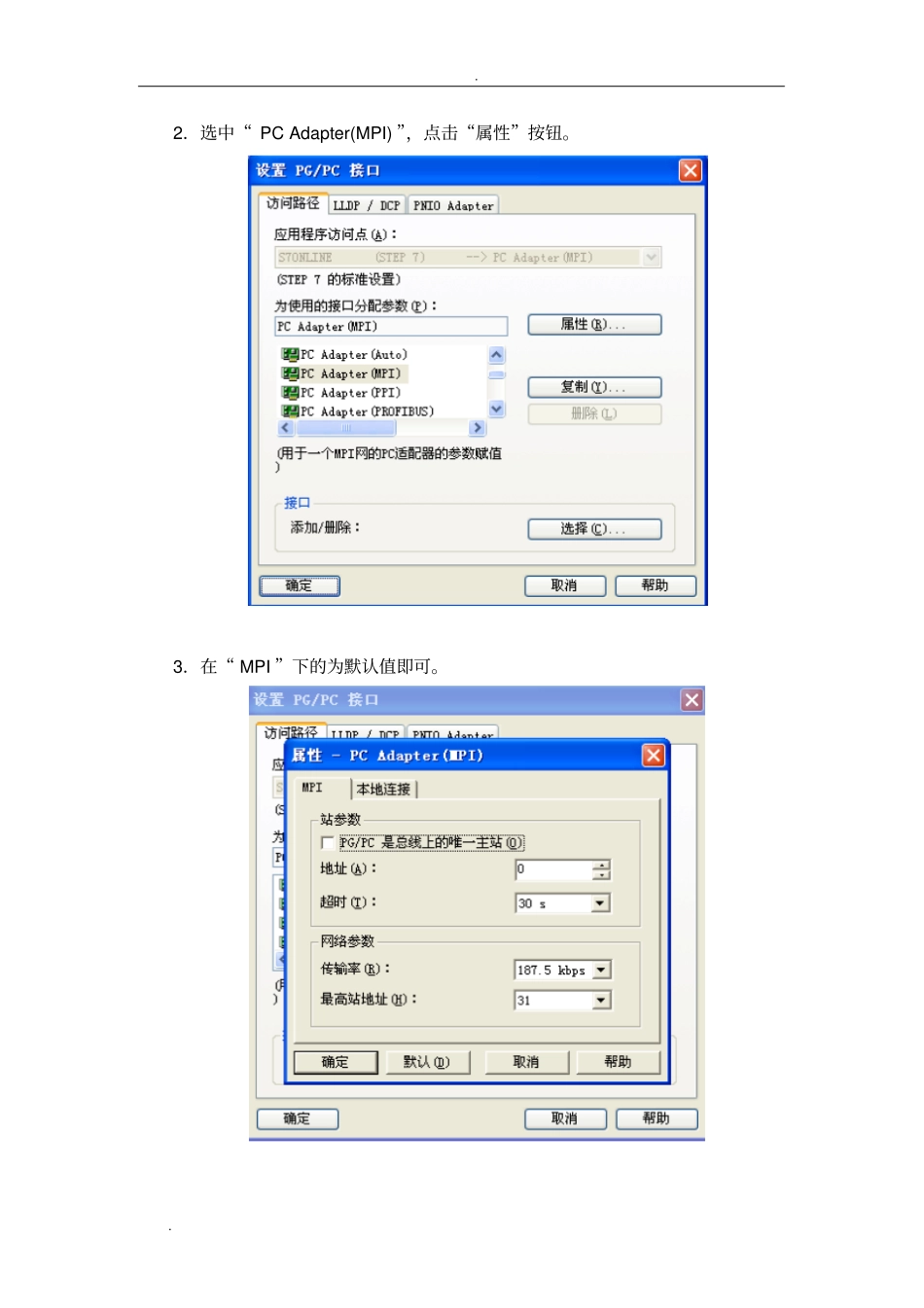

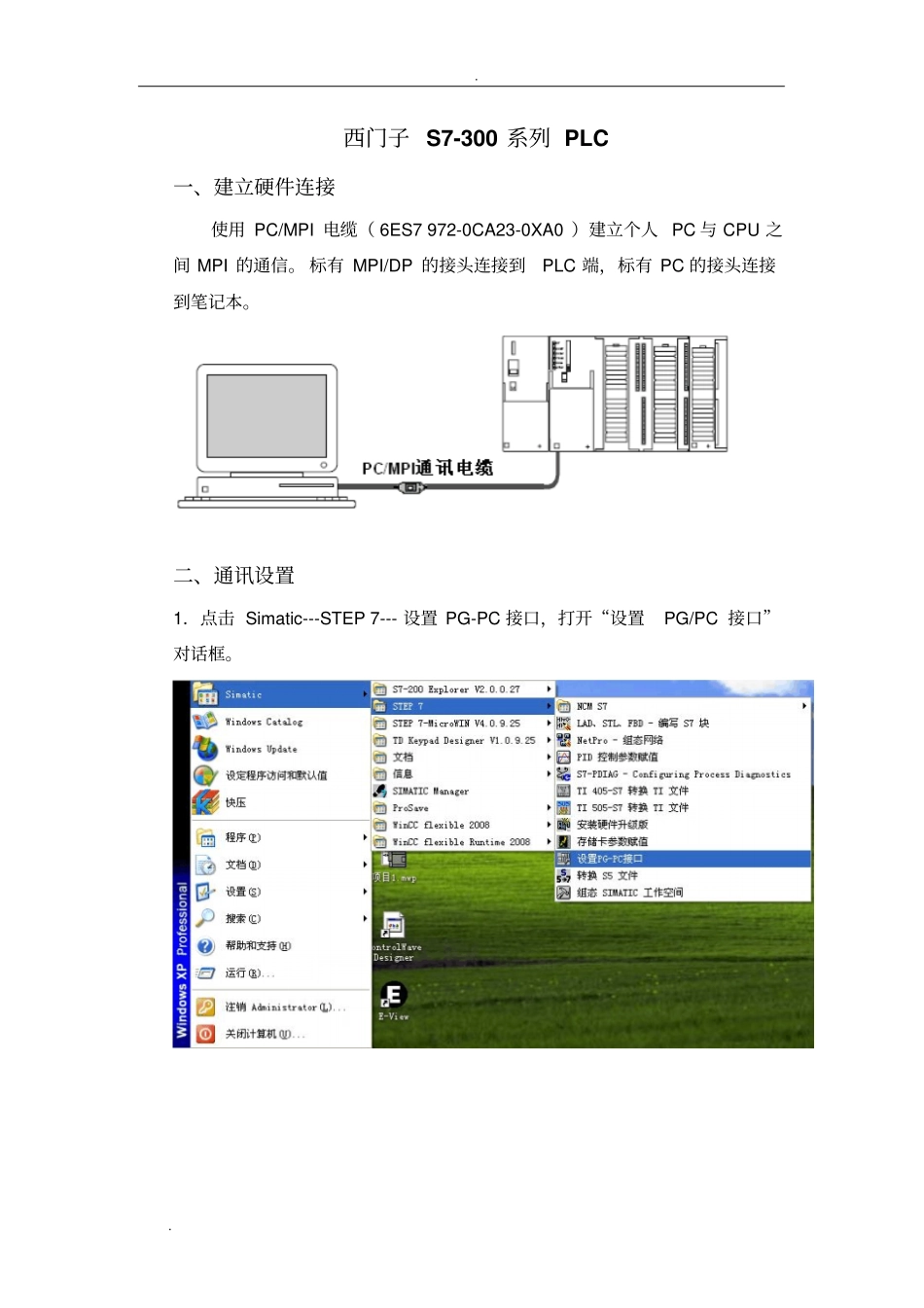

. . 西门子 S7-300 系列 PLC 一、建立硬件连接使用 PC/MPI 电缆（ 6ES7 972-0CA23-0XA0 ）建立个人 PC 与 CPU 之间 MPI 的通信。 标有 MPI/DP 的接头连接到PLC 端，标有 PC 的接头连接到笔记本。二、通讯设置1．点击 Simatic---STEP 7--- 设置 PG-PC 接口，打开“设置PG/PC 接口”对话框。. . 2．选中“ PC Adapter(MPI) ”，点击“属性”按钮。3．在“ MPI ”下的为默认值即可。. . 4．在“本地连接”的“连接到（C）：”中设置 PC 的 COM 口，如果使用的是 USB 线，则选择 USB。5．点击“确认” ，返回到“设置PG/PC 接口”对话框，点击“确认”，在跳出的路径更改对话框里点“确认”，完成设置。. . 三、使用 STEP7 编程软件上载程序1．打开 STEP 7 编程软件 “SIMATIC Manager ”。2．点击 “CANCEL”按钮即可，出现如下画面：. . 3．点击“新建”按钮，建立一个新的项目。4．输入新的项目名称，建立一个新的空项目例如“yyz”，然后点击“ OK”按钮。. . 5．在“ yyz”项目下，选择“PLC”菜单下的“ Upload Station to PG”条目：6．出现上传选择对话界面，点击“VIEW ”按钮，开始扫描。选择在“Accessible Nodes”出现的 CPU，再点击“ OK ”开始上传。. . 四、使用 STEP7 编程软件下载程序1．打开 STEP 7 编程软件 “SIMATIC Manager ”。2．点击“ Cancel”按钮。. . 3．点击“打开” ，打开要下载的项目。4．点击 “SIMATIC 300(1) ”，再点击 “Download”图标。点击再点击. . 5．出现 “Download”对话框，点击 “Yes”，完成程序下载。
