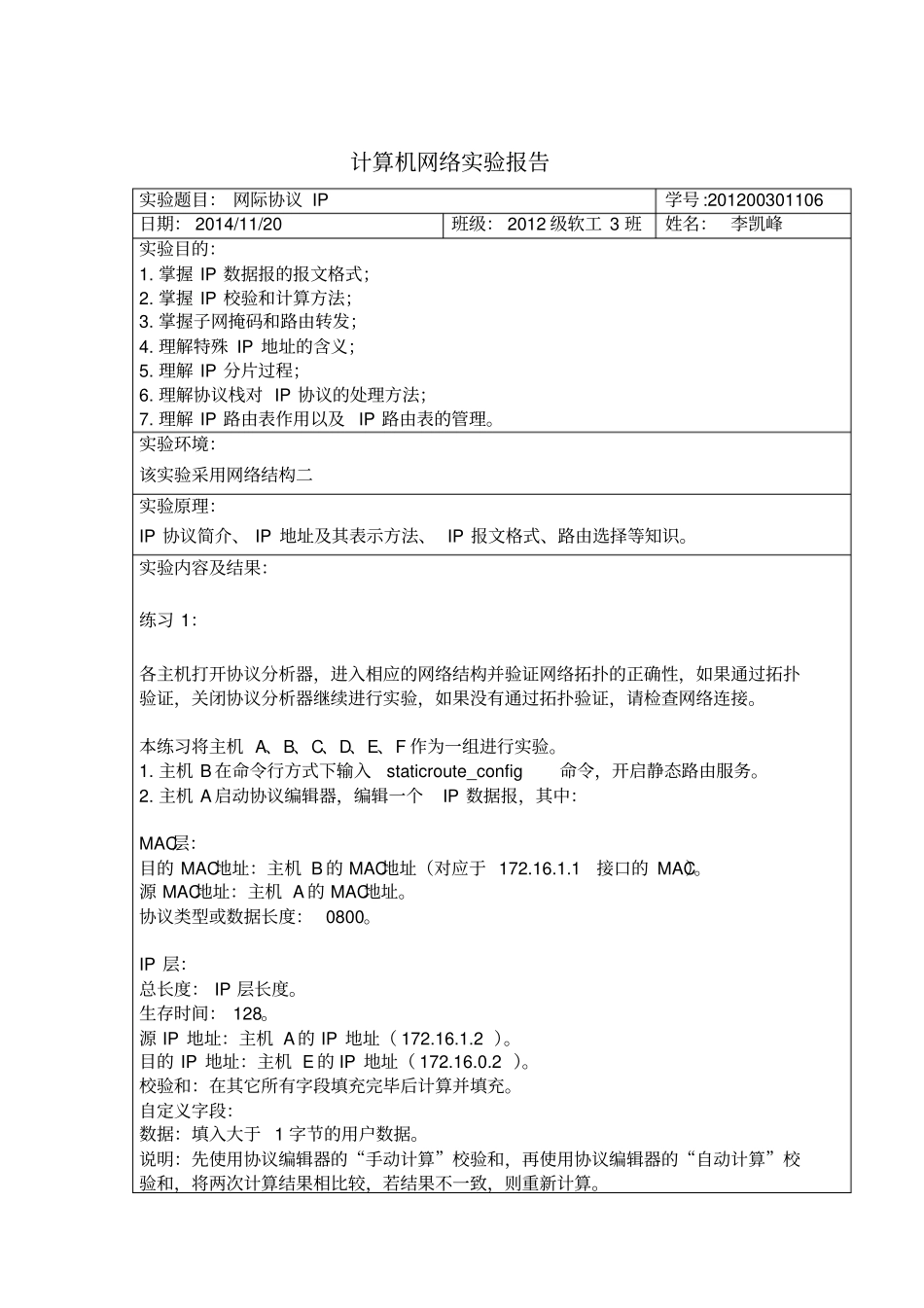

计算机网络实验报告实验题目： 网际协议 IP学号 :201200301106 日期： 2014/11/20 班级： 2012 级软工 3 班姓名： 李凯峰实验目的：1. 掌握 IP 数据报的报文格式；2. 掌握 IP 校验和计算方法；3. 掌握子网掩码和路由转发；4. 理解特殊 IP 地址的含义；5. 理解 IP 分片过程；6. 理解协议栈对 IP 协议的处理方法；7. 理解 IP 路由表作用以及 IP 路由表的管理。实验环境：该实验采用网络结构二实验原理：IP 协议简介、 IP 地址及其表示方法、 IP 报文格式、路由选择等知识。实验内容及结果：练习 1：各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。本练习将主机 A、B、C、D、E、F 作为一组进行实验。1. 主机 B 在命令行方式下输入staticroute_config命令，开启静态路由服务。2. 主机 A 启动协议编辑器，编辑一个IP 数据报，其中：MAC层：目的 MAC地址：主机 B 的 MAC地址（对应于 172.16.1.1接口的 MAC）。源 MAC地址：主机 A 的 MAC地址。协议类型或数据长度： 0800。IP 层：总长度： IP 层长度。生存时间： 128。源 IP 地址：主机 A 的 IP 地址（ 172.16.1.2 ）。目的 IP 地址：主机 E 的 IP 地址（ 172.16.0.2 ）。校验和：在其它所有字段填充完毕后计算并填充。自定义字段：数据：填入大于 1 字节的用户数据。说明：先使用协议编辑器的“手动计算”校验和，再使用协议编辑器的“自动计算”校验和，将两次计算结果相比较，若结果不一致，则重新计算。IP 在计算校验和时包括哪些内容？答：IP 计算校验和包括在主机端计算校验和和在接收端计算校验和两部分：在发送端先计算校验和，并把得到的结果与数据包一起发送出去。接收端对整个数据包重复进行同样的计算。若得到的结果正确则接受这个数据包；否则就把它丢弃。1. 在发送端计算校验和在发送端，将数据包按16 位长度分段。把这些段用反码算数运算相加，将相加后得到的和再取反码就得出了校验和。2. 在接收端计算校验和接收端把收到的数据包按16 位长度分段，并把这些段相加。把得到的和取反码。若结果为 0，则接受这个数据包；否则就拒绝这个数据包。IP 数据包的校验和只校验IP 首部部分而不校验 IP 数据部分。这是因为所有将数据封装在IP 数据报中的高层协议，都有覆盖整个数据包的校验...
