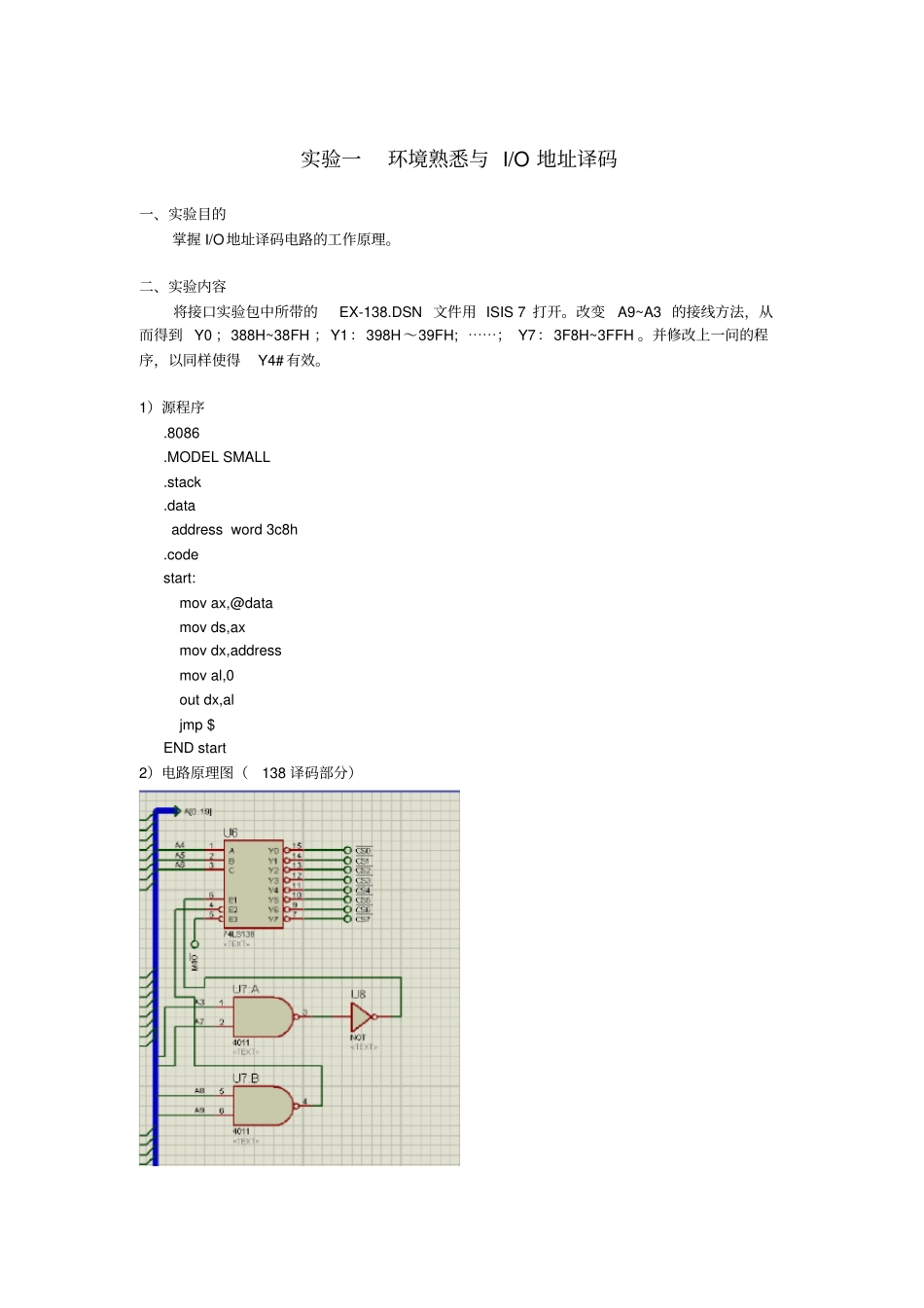

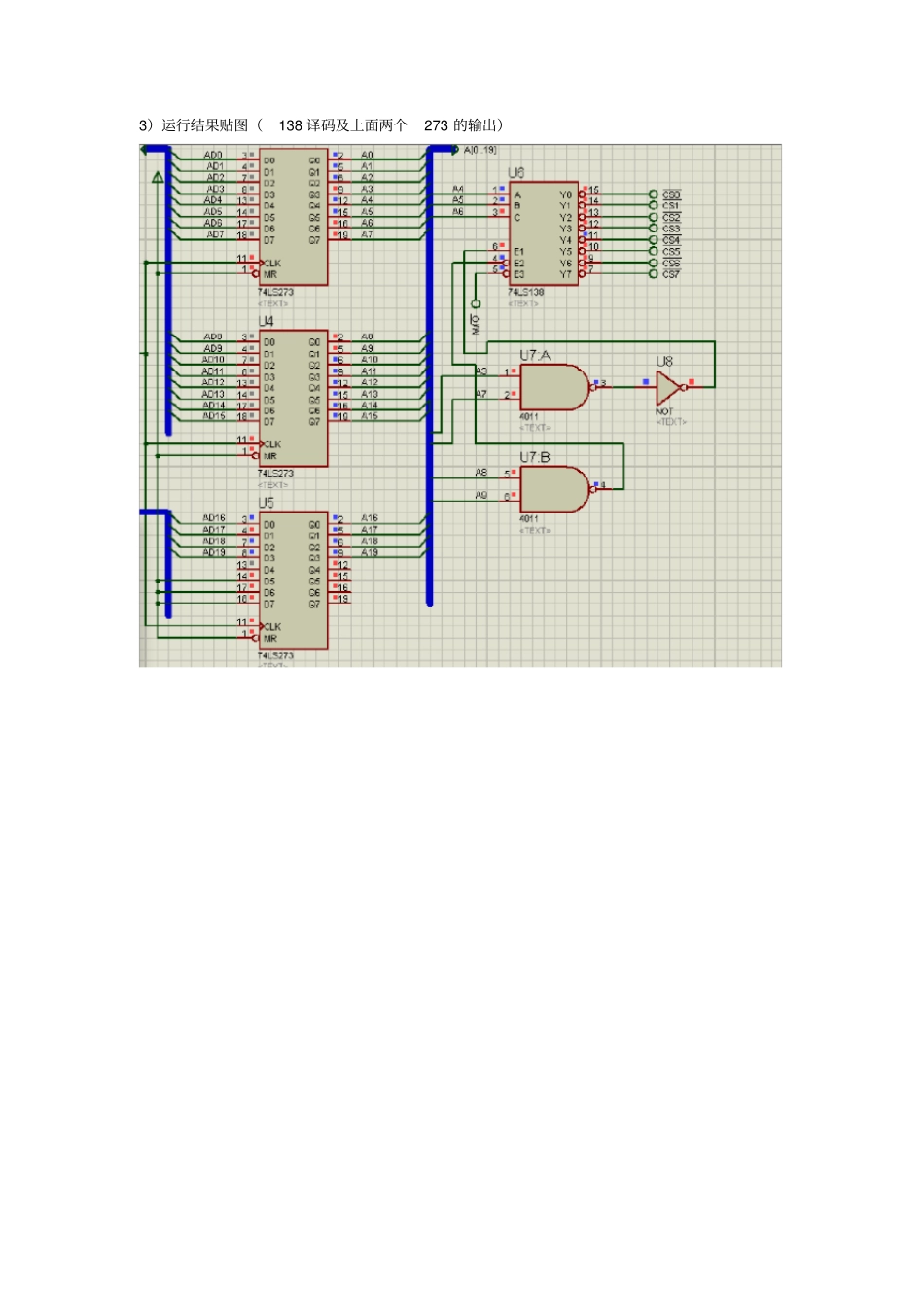

计算机输入输出系统接口实验报告姓名：学号：东南大学计算机科学与工程学院、软件学院School of Computer Science & Engineering College of Software Engineering Southeast University 二 0 16 年 6 月实验一环境熟悉与 I/O 地址译码一、实验目的掌握 I/O地址译码电路的工作原理。二、实验内容将接口实验包中所带的EX-138.DSN 文件用 ISIS 7 打开。改变A9~A3 的接线方法，从而得到 Y0 ；388H~38FH ；Y1：398H～39FH; ⋯⋯； Y7：3F8H~3FFH 。并修改上一问的程序，以同样使得Y4# 有效。1）源程序.8086 .MODEL SMALL .stack .data address word 3c8h .code start: mov ax,@data mov ds,ax mov dx,address mov al,0 out dx,al jmp $ END start 2）电路原理图（138 译码部分）3）运行结果贴图（138 译码及上面两个273 的输出）实验二可编程中断控制器8259 一、实验目的1． 掌握 8259的基本工作原理和编程方法。2． 深入了解中断的概念和实地址模式下中断处理程序的编写方法。二、实验内容将接口实验包中所带的EX-8259.DSN 文件用 ISIS 7 打开。按手册接线并执行。运行结果贴图（执行三次中断，每次中断后的8086 寄存器的截图）⋯⋯实验三 可编程定时器计数器8253 一、实验目的掌握 8253的基本工作原理、编程方法及其应用。二、实验内容一） 研究定时计数器（选）1）源程序.8086 .MODEL SMALL .DATA .CODE START:MOV AX,@DATA MOV DS,AX MOV DX,226H MOV AL,00010000B ;T/C0,least significant byte only,mode0,Binary OUT DX,AL MOV AL,5 ;Initial count=5 MOV DX,220H OUT DX,AL MOV AH,4CH INT 21H END START 2）讨论题如果把方式0 改成方式 1，电路不动， 则按下 BUTTON 后，计数器值会否减1？为什么？不会，因为方式 1 下 GATE=1或 0 没有影响，只有GATE的上升沿才会触发计数器开始计数，而该电路中GATE时钟为 1，所以计数器不会减1. 二）信号发生器1）源程序.8086 .MODEL SMALL .DATA .CODE START:MOV AX,@DATA MOV DS,AX ;Initailize T/C0 MOV DX,226H MOV AL,00110110B ;T/C0,least significant byte first,mode3,binary OUT DX,AL MOV DX,220H MOV AX,1000 ;Initial count=1000 OUT DX,AL MOV AL,AH OUT DX,AL ;Initialize T/C1 MOV DX,226H MOV AL,01110110B ;T/C1,least ...
