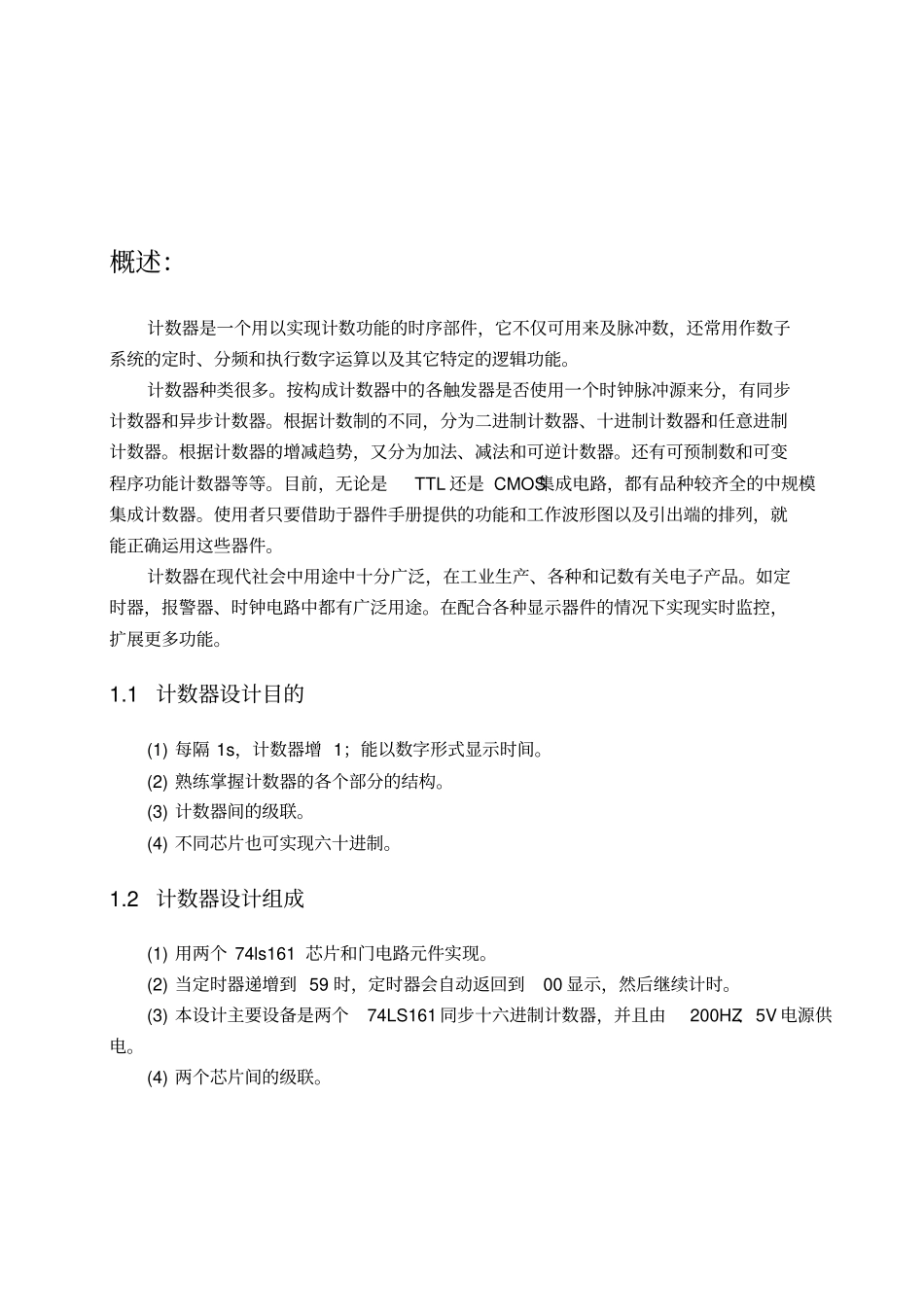

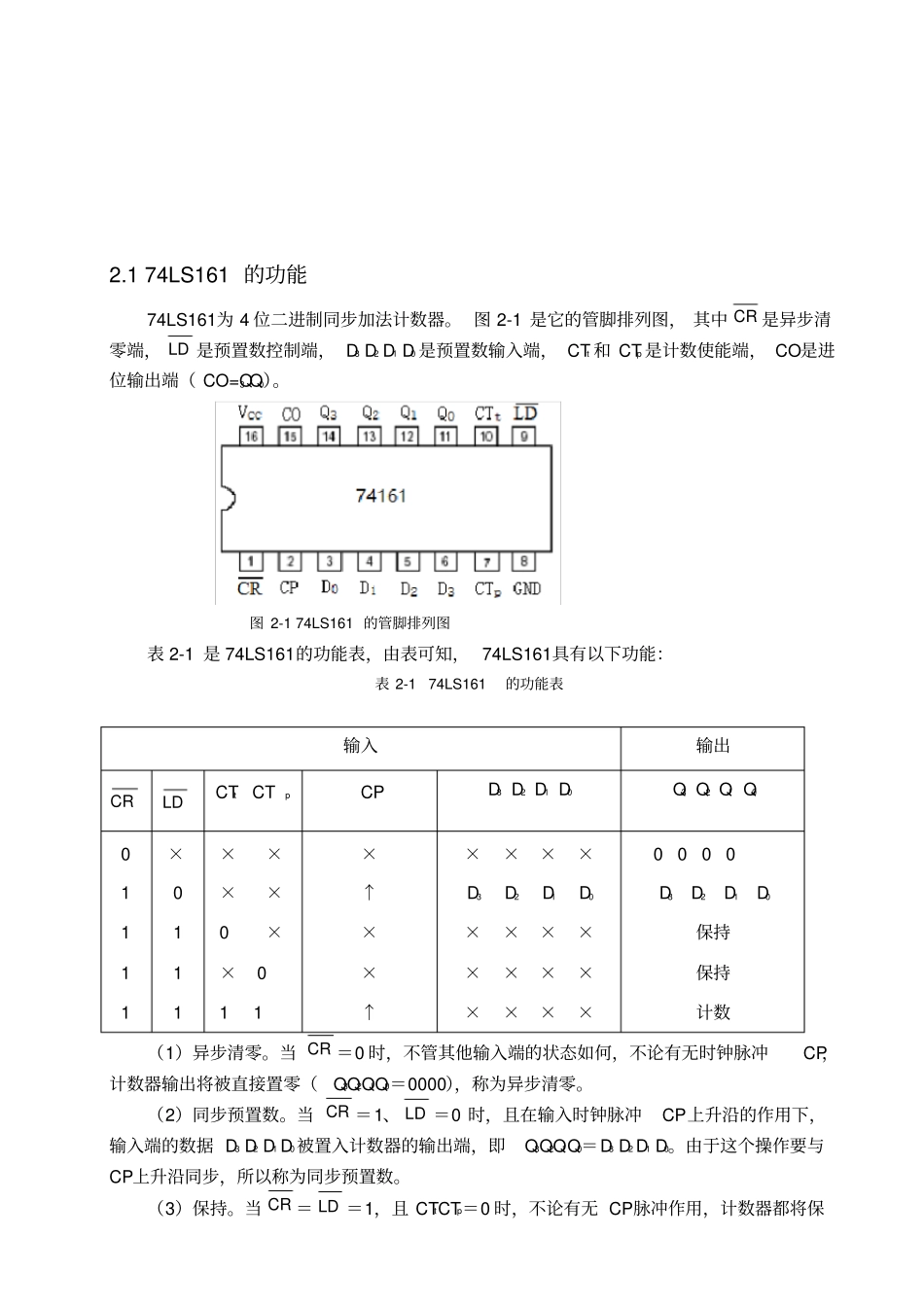

用 74LS161 设计六十进制计数器学院：班级：姓名：学号：概述：计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能。计数器种类很多。按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。根据计数制的不同，分为二进制计数器、十进制计数器和任意进制计数器。根据计数器的增减趋势，又分为加法、减法和可逆计数器。还有可预制数和可变程序功能计数器等等。目前，无论是TTL 还是 CMOS集成电路，都有品种较齐全的中规模集成计数器。使用者只要借助于器件手册提供的功能和工作波形图以及引出端的排列，就能正确运用这些器件。计数器在现代社会中用途中十分广泛，在工业生产、各种和记数有关电子产品。如定时器，报警器、时钟电路中都有广泛用途。在配合各种显示器件的情况下实现实时监控，扩展更多功能。1.1 计数器设计目的(1) 每隔 1s，计数器增 1；能以数字形式显示时间。(2) 熟练掌握计数器的各个部分的结构。(3) 计数器间的级联。(4) 不同芯片也可实现六十进制。1.2 计数器设计组成(1) 用两个 74ls161 芯片和门电路元件实现。(2) 当定时器递增到 59 时，定时器会自动返回到00 显示，然后继续计时。(3) 本设计主要设备是两个74LS161 同步十六进制计数器，并且由200HZ、5V 电源供电。(4) 两个芯片间的级联。2.1 74LS161 的功能74LS161为 4 位二进制同步加法计数器。 图 2-1 是它的管脚排列图， 其中 CR 是异步清零端， LD 是预置数控制端， D3 D2 D1 D0 是预置数输入端， CTt 和 CTp 是计数使能端， CO是进位输出端（ CO=Q3 Q0）。图 2-1 74LS161 的管脚排列图表 2-1 是 74LS161的功能表，由表可知， 74LS161具有以下功能：表 2-1 74LS161的功能表（1）异步清零。当 CR ＝0 时，不管其他输入端的状态如何，不论有无时钟脉冲CP，计数器输出将被直接置零（Q3Q2QlQ0＝0000），称为异步清零。（2）同步预置数。当 CR ＝1、 LD ＝0 时，且在输入时钟脉冲CP上升沿的作用下，输入端的数据 D3 D2 D1 D0被置入计数器的输出端，即Q3Q2Ql Q0＝D3 D2 D1 D0。由于这个操作要与CP上升沿同步，所以称为同步预置数。（3）保持。当 CR ＝ LD ＝1，且 CTtCTp＝0 时，不论有无 CP脉冲作用，计数器都将保输入输出CRLDCTt CTpCP D3 D2 D1 D0Q3 Q2 Ql Q00 1 1 1...
