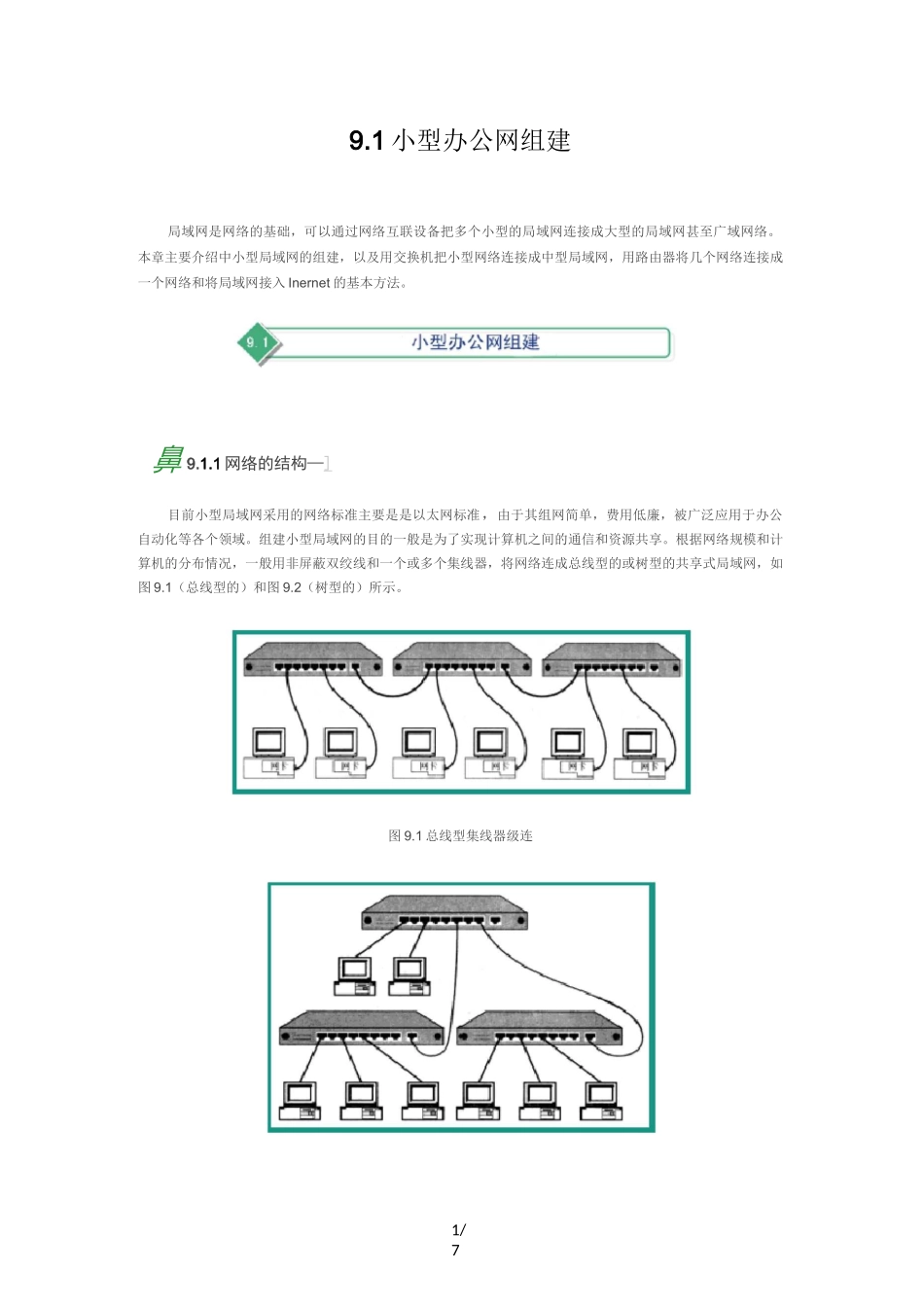

小型办公网组建_第1页
1/7

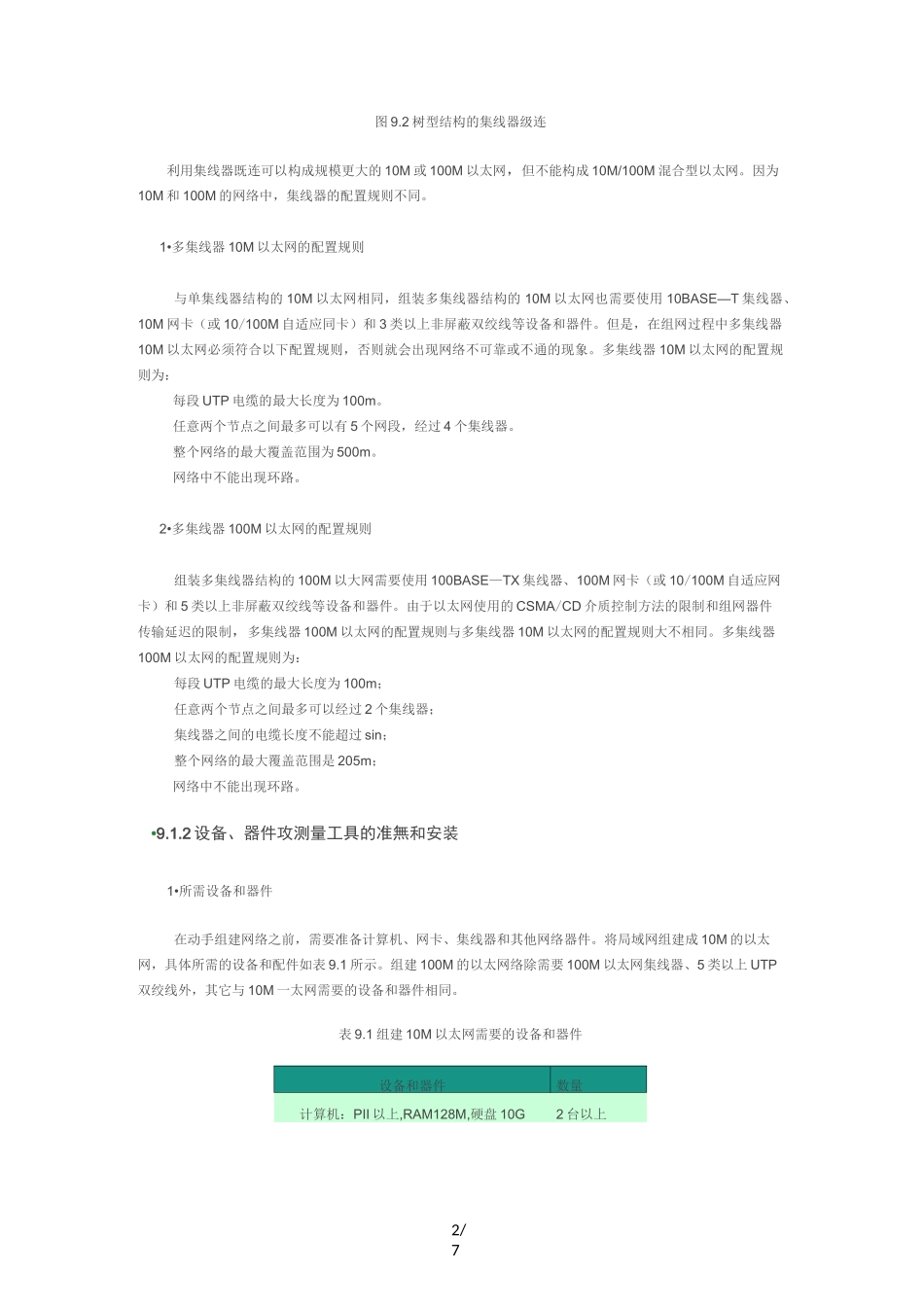

小型办公网组建_第2页
2/7

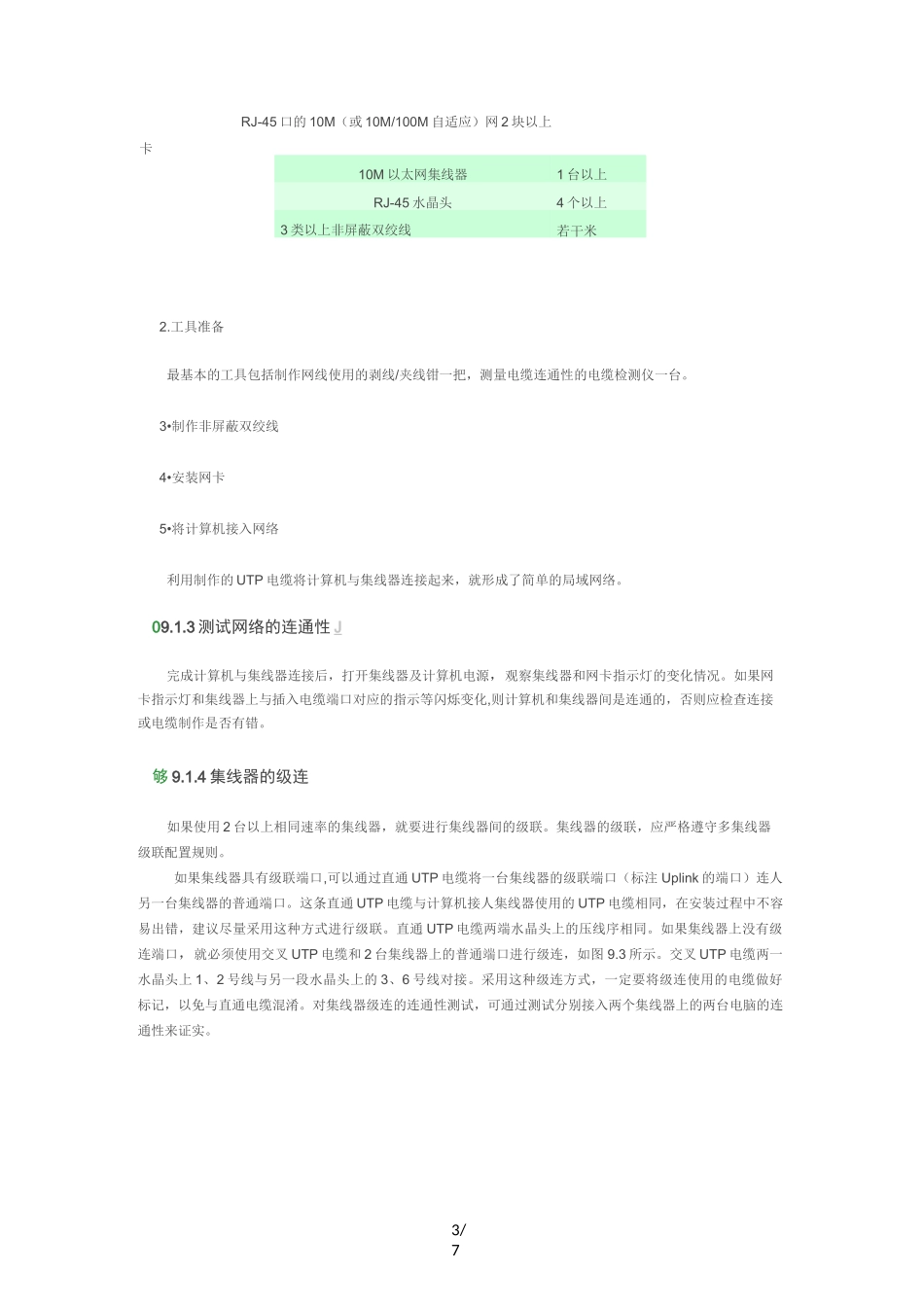

小型办公网组建_第3页
3/7
1/79.1 小型办公网组建局域网是网络的基础,可以通过网络互联设备把多个小型的局域网连接成大型的局域网甚至广域网络。本章主要介绍中小型局域网的组建,以及用交换机把小型网络连接成中型局域网,用路由器将几个网络连接成一个网络和将局域网接入 Inernet 的基本方法。鼻 9.1.1 网络的结构—]目前小型局域网采用的网络标准主要是是以太网标准,由于其组网简单,费用低廉,被广泛应用于办公自动化等各个领域。组建小型局域网的目的一般是为了实现计算机之间的通信和资源共享。根据网络规模和计算机的分布情况,一般用非屏蔽双绞线和一个或多个集线器,将网络连成总线型的或树型的共享式局域网,如图 9.1(总线型的)和图 9.2(树型的)所示。图 9.1 总线型集线器级连2/7图 9.2 树型结构的集线器级连利用集线器既连可以构成规模更大的 10M 或 100M 以太网,但不能构成 10M/100M 混合型以太网。因为10M 和 100M 的网络中,集线器的配置规则不同。1•多集线器 10M 以太网的配置规则与单集线器结构的 10M 以太网相同,组装多集线器结构的 10M 以太网也需要使用 10BASE—T 集线器、10M 网卡(或 10/100M 自适应同卡)和 3 类以上非屏蔽双绞线等设备和器件。但是,在组网过程中多集线器10M 以太网必须符合以下配置规则,否则就会出现网络不可靠或不通的现象。多集线器 10M 以太网的配置规则为:每段 UTP 电缆的最大长度为 100m。任意两个节点之间最多可以有 5 个网段,经过 4 个集线器。整个网络的最大覆盖范围为 500m。网络中不能出现环路。2•多集线器 100M 以太网的配置规则组装多集线器结构的 100M 以大网需要使用 100BASE—TX 集线器、100M 网卡(或 10/100M 自适应网卡)和 5 类以上非屏蔽双绞线等设备和器件。由于以太网使用的 CSMA/CD 介质控制方法的限制和组网器件传输延迟的限制,多集线器 100M 以太网的配置规则与多集线器 10M 以太网的配置规则大不相同。多集线器100M 以太网的配置规则为:每段 UTP 电缆的最大长度为 100m;任意两个节点之间最多可以经过 2 个集线器;集线器之间的电缆长度不能超过 sin;整个网络的最大覆盖范围是 205m;网络中不能出现环路。•9.1.2 设备、器件攻测量工具的准無和安装1•所需设备和器件在动手组建网络之前,需要准备计算机、网卡、集线器和其他网络器件。将局域网组建成 10M 的以太网,具体所需的设备和配件如表 9.1 所示。组...
