试验2配置OSPFDR选举过程

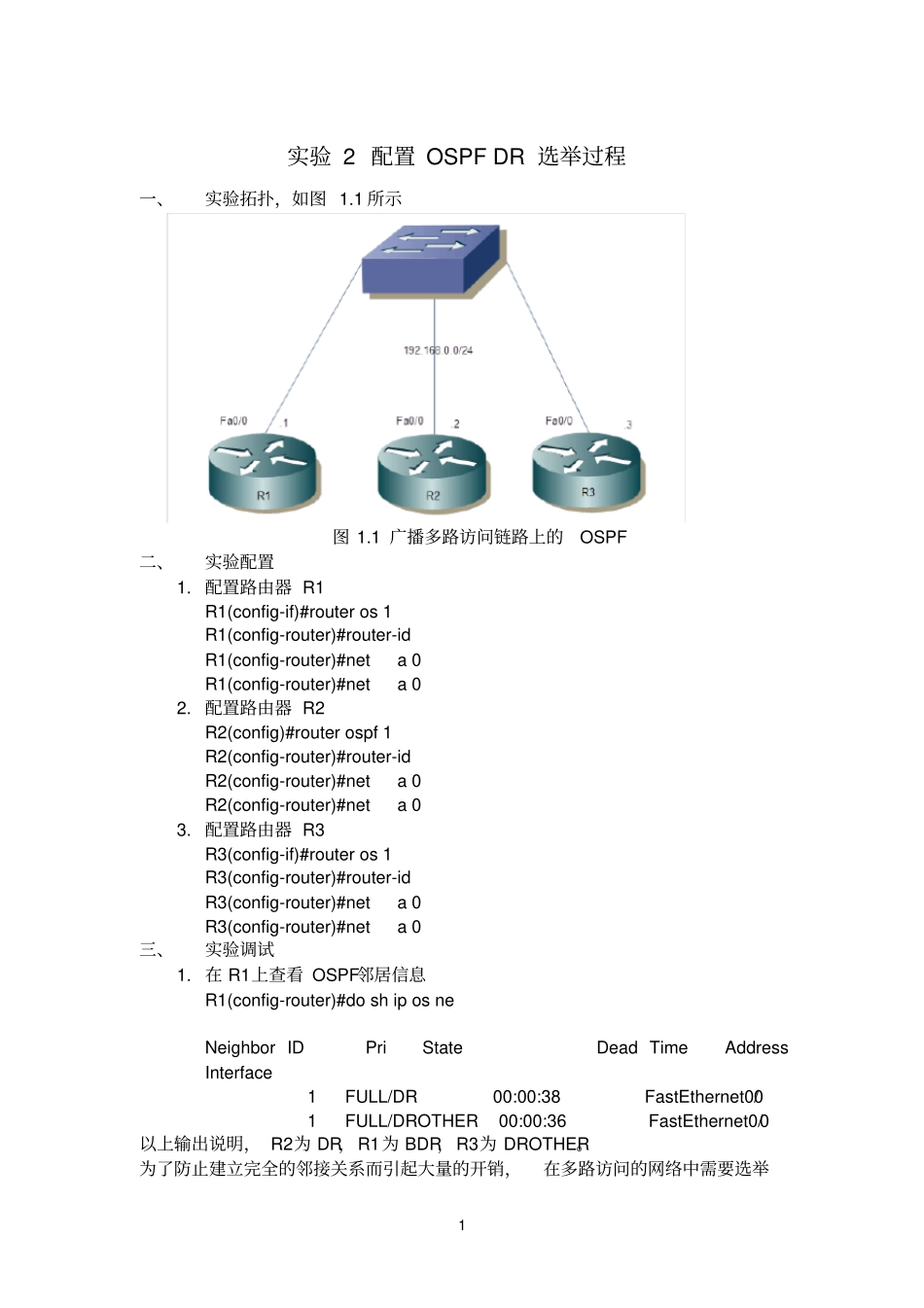

1 实验 2 配置 OSPF DR 选举过程一、实验拓扑，如图 1.1 所示图 1.1 广播多路访问链路上的OSPF 二、实验配置1. 配置路由器 R1 R1(config-if)#router os 1 R1(config-router)#router-id R1(config-router)#net a 0 R1(config-router)#net a 0 2. 配置路由器 R2 R2(config)#router ospf 1 R2(config-router)#router-id R2(config-router)#net a 0 R2(config-router)#net a 0 3. 配置路由器 R3 R3(config-if)#router os 1 R3(config-router)#router-id R3(config-router)#net a 0 R3(config-router)#net a 0 三、实验调试1. 在 R1上查看 OSPF邻居信息R1(config-router)#do sh ip os ne Neighbor ID Pri State Dead Time Address Interface 1 FULL/DR 00:00:38 FastEthernet0/0 1 FULL/DROTHER 00:00:36 FastEthernet0/0 以上输出说明， R2为 DR，R1为 BDR，R3为 DROTHER。为了防止建立完全的邻接关系而引起大量的开销，在多路访问的网络中需要选举2 DR和 BDR，除自身外，每个路由器均与之建立邻接关系，来同步信息。DR和 BDR的组播地址为选举 DR和 BDR有一定的顺序，且DR和 BDR只具有接口特性：首先启动的路由器将选举为DR，如果同时启动则看接口的优先级，优先级最高的被选举为 DR,在 BMA 网络中，优先级默认为 1，如果优先级被设置为0 则不参与 DR与 BDR的选举。如果优先级相同就看router ID，routerID 最大的将被选为DR。2. 在三个路由器上同时清OSPF进程，重新选举DR/BDR，验证上述内容。//R1 上清 OSPF进程R1#clear ip os process Reset ALL OSPF processes? [no]: y R1# //R2 上清 OSPF进程R2#clear ip ospf pr Reset ALL OSPF processes? [no]: y R2# //R3 上清 OSPF进程R3#clear ip o p Reset ALL OSPF processes? [no]: y R3# // 在 R1上查看 OSPF邻居信息R1#sh ip os ne Neighbor ID Pri State Dead Time Address Interface 1 FULL/BDR 00:00:34 FastEthernet0/0 1 FULL/DR 00:00:36 FastEthernet0/0 由上可知，在 DR/BDR的选举中，遵循“选最大”原则。3. 控制 DR/BDR的选举，选择 R1为 DR，R2 为 BDR，可以调整各路由器的接口优先级达到所需实验结果// 将 R1的 Fa0/0 口接口优先级设为10 R1#conf t Enter configuration commands, one per line. End...
