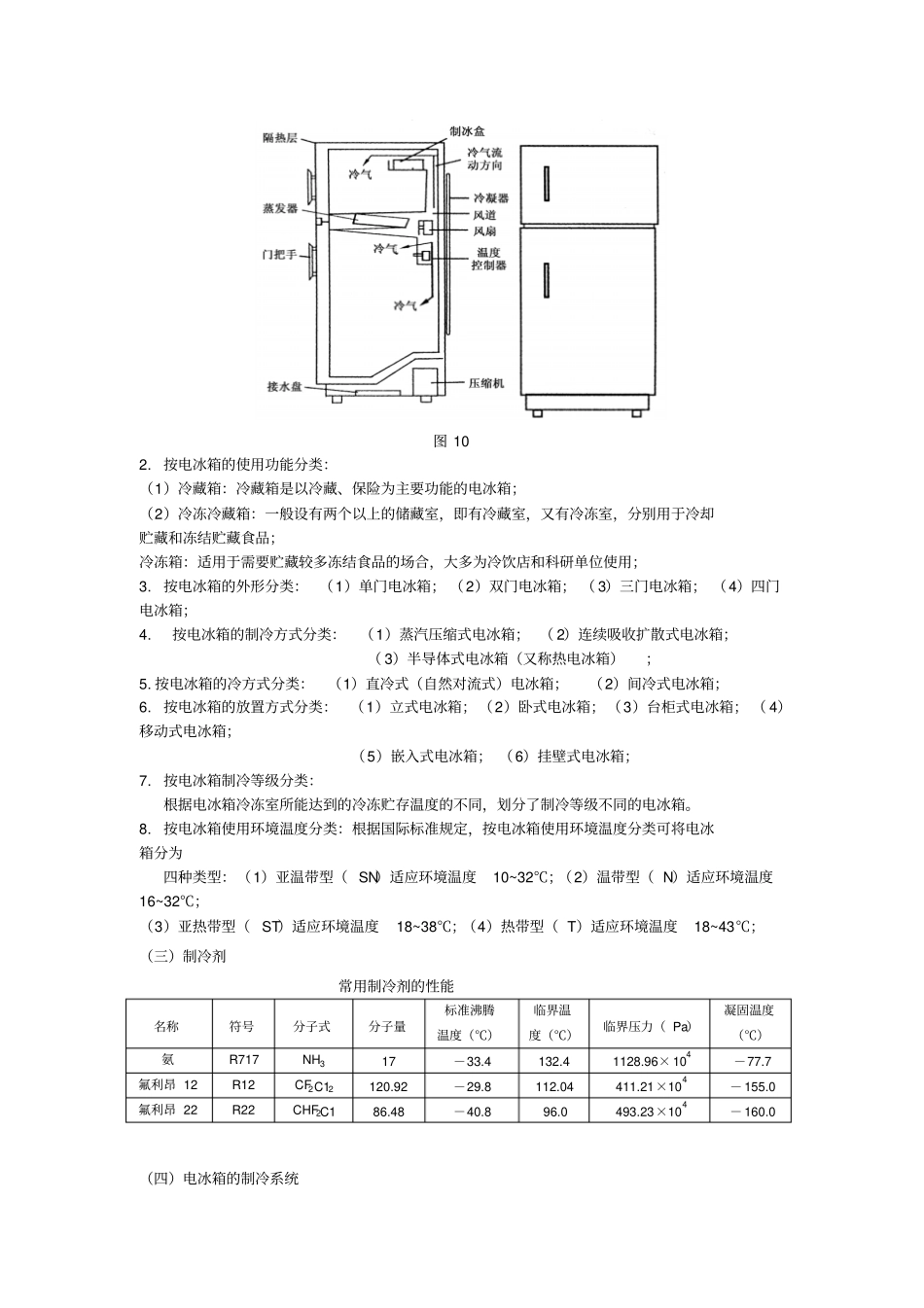

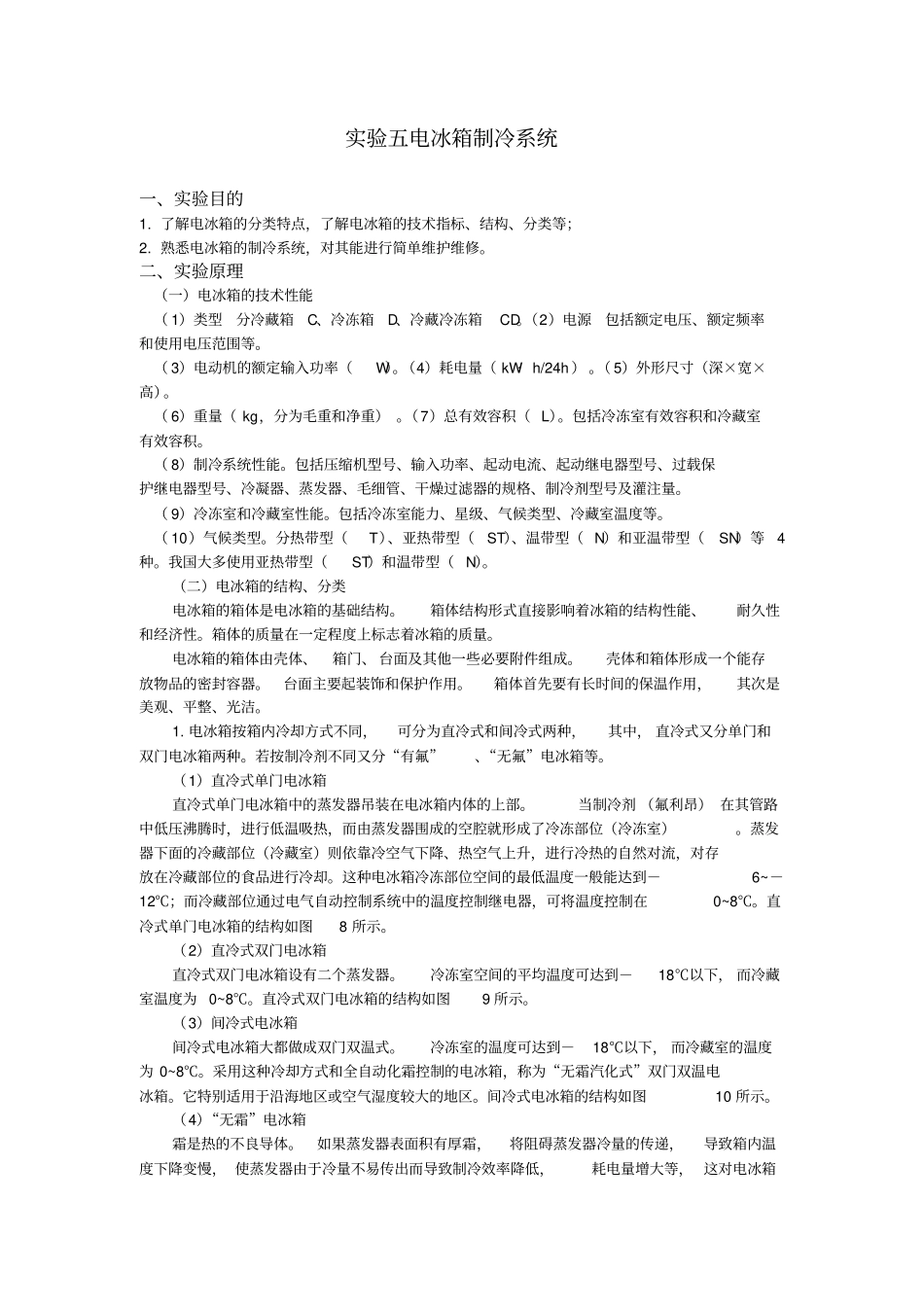

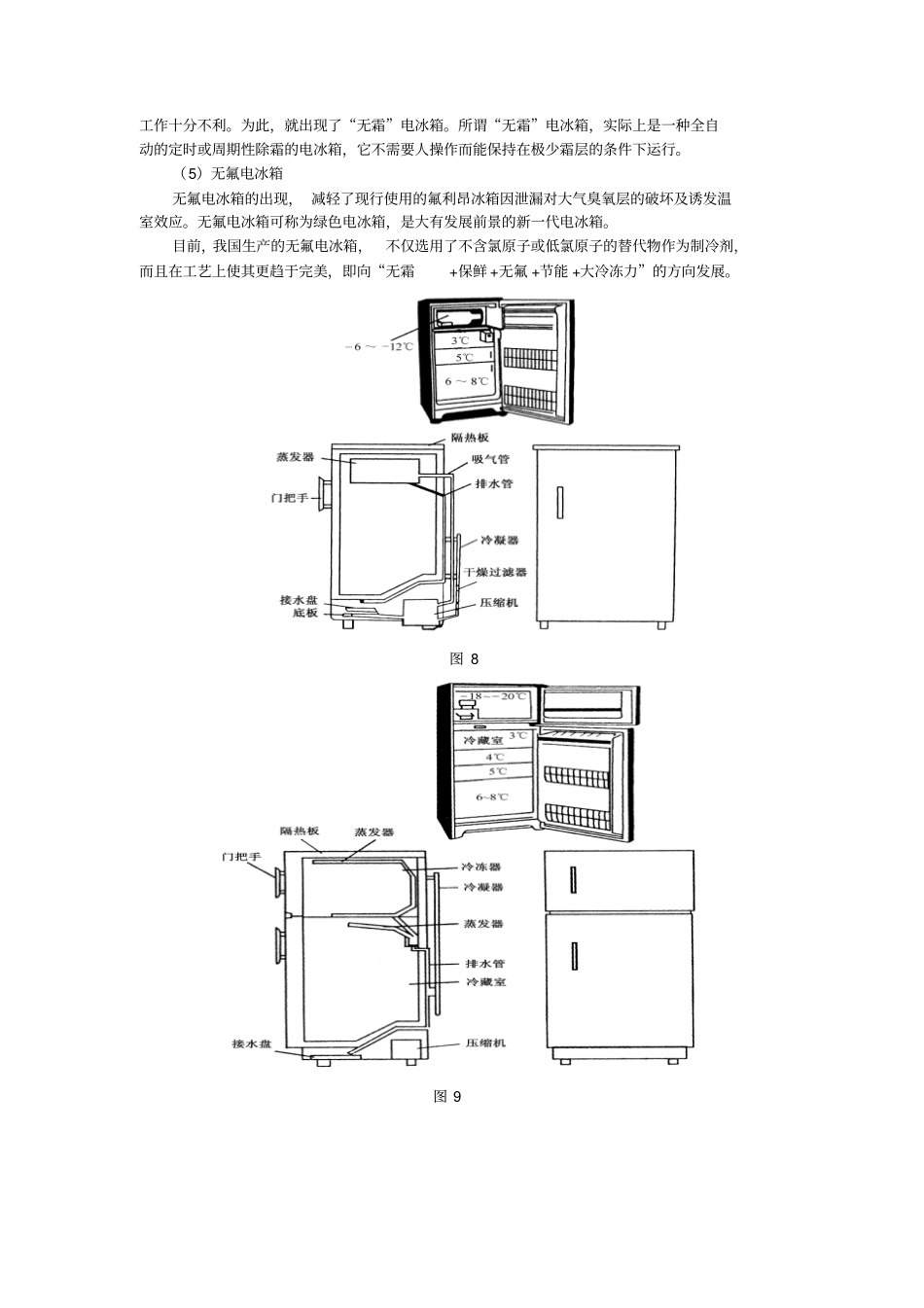

实验五电冰箱制冷系统一、实验目的1. 了解电冰箱的分类特点，了解电冰箱的技术指标、结构、分类等；2. 熟悉电冰箱的制冷系统，对其能进行简单维护维修。二、实验原理（一）电冰箱的技术性能（ 1）类型分冷藏箱C、冷冻箱D、冷藏冷冻箱CD。（2）电源包括额定电压、额定频率和使用电压范围等。（ 3）电动机的额定输入功率（W）。（4）耗电量（ kW· h/24h ） 。（ 5）外形尺寸（深×宽×高）。（ 6）重量（ kg，分为毛重和净重） 。（7）总有效容积（ L）。包括冷冻室有效容积和冷藏室有效容积。（ 8）制冷系统性能。包括压缩机型号、输入功率、起动电流、起动继电器型号、过载保护继电器型号、冷凝器、蒸发器、毛细管、干燥过滤器的规格、制冷剂型号及灌注量。（ 9）冷冻室和冷藏室性能。包括冷冻室能力、星级、气候类型、冷藏室温度等。（ 10）气候类型。分热带型（T）、亚热带型（ST）、温带型（ N）和亚温带型（SN）等4种。我国大多使用亚热带型（ST）和温带型（ N）。（二）电冰箱的结构、分类电冰箱的箱体是电冰箱的基础结构。箱体结构形式直接影响着冰箱的结构性能、耐久性和经济性。箱体的质量在一定程度上标志着冰箱的质量。电冰箱的箱体由壳体、箱门、 台面及其他一些必要附件组成。壳体和箱体形成一个能存放物品的密封容器。台面主要起装饰和保护作用。箱体首先要有长时间的保温作用，其次是美观、平整、光洁。1. 电冰箱按箱内冷却方式不同，可分为直冷式和间冷式两种，其中， 直冷式又分单门和双门电冰箱两种。若按制冷剂不同又分“有氟”、“无氟”电冰箱等。（1）直冷式单门电冰箱直冷式单门电冰箱中的蒸发器吊装在电冰箱内体的上部。当制冷剂 （氟利昂） 在其管路中低压沸腾时，进行低温吸热，而由蒸发器围成的空腔就形成了冷冻部位（冷冻室）。蒸发器下面的冷藏部位（冷藏室）则依靠冷空气下降、热空气上升，进行冷热的自然对流，对存放在冷藏部位的食品进行冷却。这种电冰箱冷冻部位空间的最低温度一般能达到－6~－12℃；而冷藏部位通过电气自动控制系统中的温度控制继电器，可将温度控制在0~8℃。直冷式单门电冰箱的结构如图8 所示。（2）直冷式双门电冰箱直冷式双门电冰箱设有二个蒸发器。冷冻室空间的平均温度可达到－18℃以下， 而冷藏室温度为 0~8℃。直冷式双门电冰箱的结构如图9 所示。（3）间冷式电冰箱间冷式电冰箱大都做成双门双温式。冷冻室的温度可达到－18℃以下， 而冷藏室的温度为 0~8...
