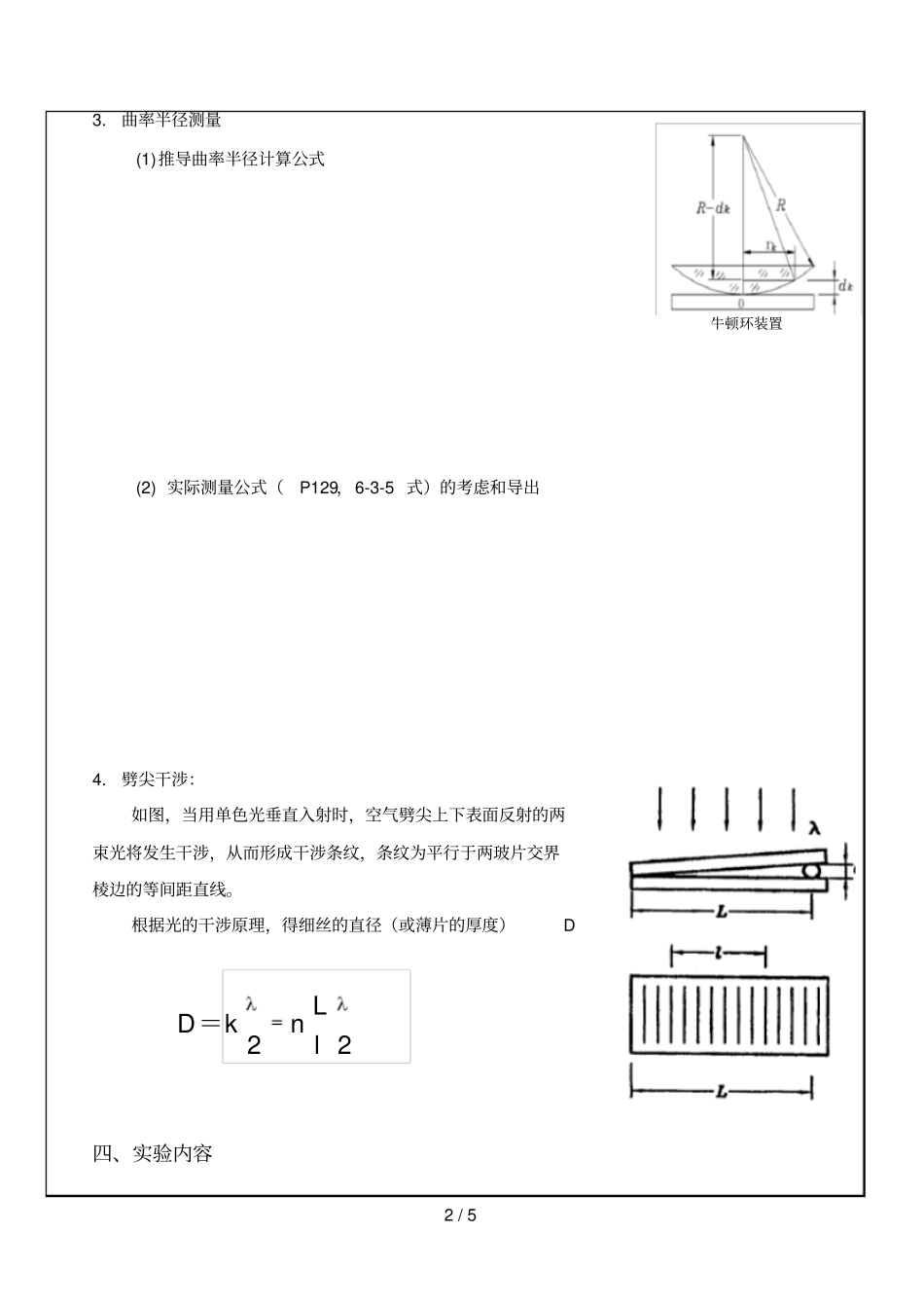

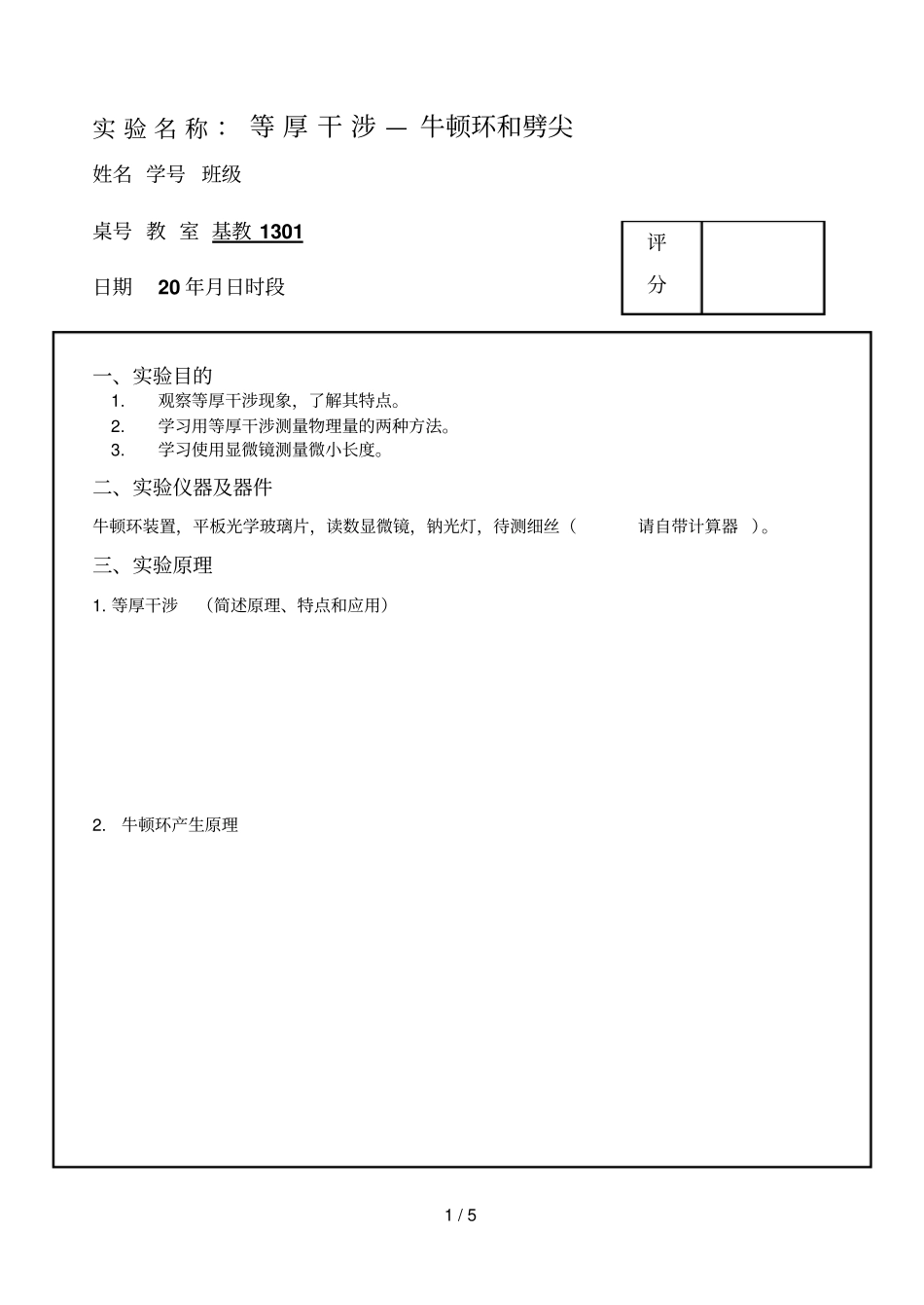

1 / 5 实 验 名 称 ： 等 厚 干 涉 — 牛顿环和劈尖姓名 学号 班级桌号 教 室 基教 1301 日期20 年月日时段一、实验目的 1. 观察等厚干涉现象，了解其特点。 2. 学习用等厚干涉测量物理量的两种方法。 3. 学习使用显微镜测量微小长度。二、实验仪器及器件牛顿环装置，平板光学玻璃片，读数显微镜，钠光灯，待测细丝（请自带计算器 ）。三、实验原理1. 等厚干涉（简述原理、特点和应用）2. 牛顿环产生原理评分2 / 5 3. 曲率半径测量(1)推导曲率半径计算公式(2) 实际测量公式（P129，6-3-5 式）的考虑和导出4. 劈尖干涉：如图，当用单色光垂直入射时，空气劈尖上下表面反射的两束光将发生干涉，从而形成干涉条纹，条纹为平行于两玻片交界棱边的等间距直线。根据光的干涉原理，得细丝的直径（或薄片的厚度）D D22Lknl＝四、实验内容牛顿环装置3 / 5 1. 用牛顿环测凸透镜的曲率半径。实验装置如图所示，其中，M为读数显微镜镜头， P为显微镜上的小反射镜，L 为牛顿环装置。（1）借助室内灯光， 用肉眼直接观察牛顿环，调节牛顿环装置上的三个螺丝钮，使牛顿环圆心位于透镜中心。调节时，螺丝旋钮松紧要适合，即要保持稳定，又勿过紧使透镜变形。（2）将显微镜镜筒调到读数标尺中央，并使入射光方向与显微镜移动方向垂直。放入牛顿环装置，移动显微镜整体方位和P 的角度， 使视场尽可能明亮。（3）调节显微镜目镜，使十字叉丝清晰。显微镜物镜调焦，直到看清楚牛顿环并使叉丝与环纹间无视差（注意：物镜调焦时，镜筒应由下向上调以免碰伤物镜或被测物）。移动牛顿环装置使叉丝对准牛顿环中心。能在显微镜中看到清晰的牛顿环关键有三点：a. 确保目测到的牛顿环在物镜的正下方； b.P 反射镜角度合适，使S 发出的钠黄光尽可能多地反射入物镜；c. 物镜调焦合适。（4）定性观察待测圆环是否均在显微镜读数范围之内并且清晰。（5）定量测量：由于环中心有变形，应选择10 级以上的条纹进行测量。如取m-n=8，则分别测出第25 级到第 10 级各级的直径，然后用逐差法处理数据，求出曲率半径R。并给出完整的实验结果。数据处理可以用EXCEL处理。测量时应注意避免螺旋空程引入的误差，这要求在整个测量过程中，显微镜筒只能朝一个方向移动， 不许来回移动。 特别在测量第25 级条纹时， 应使叉丝先越过25 级条纹（比如第 30 级条纹） 然后返回第25 级条纹， 并对第 25 级条纹的暗环中心位置开始...
