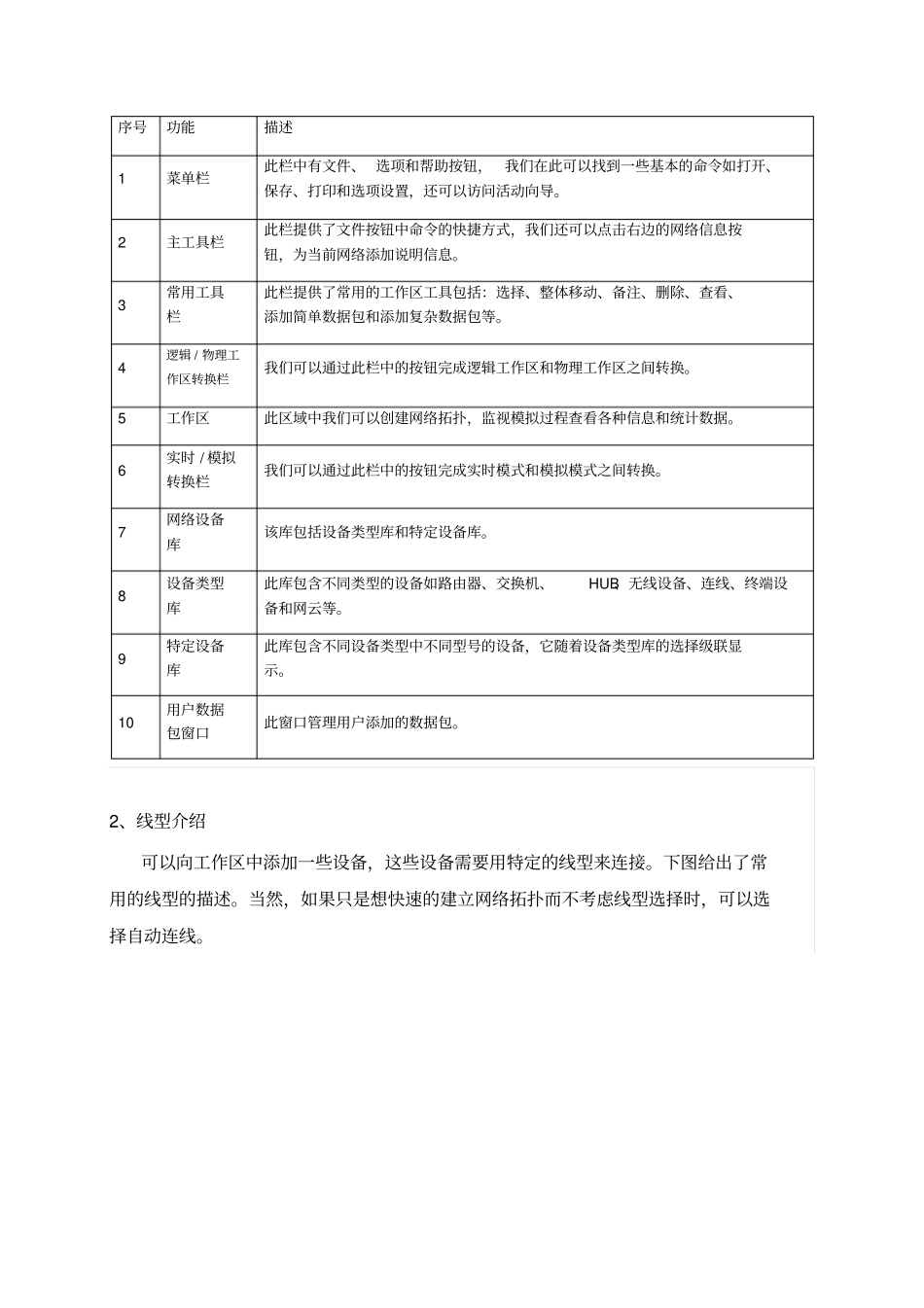

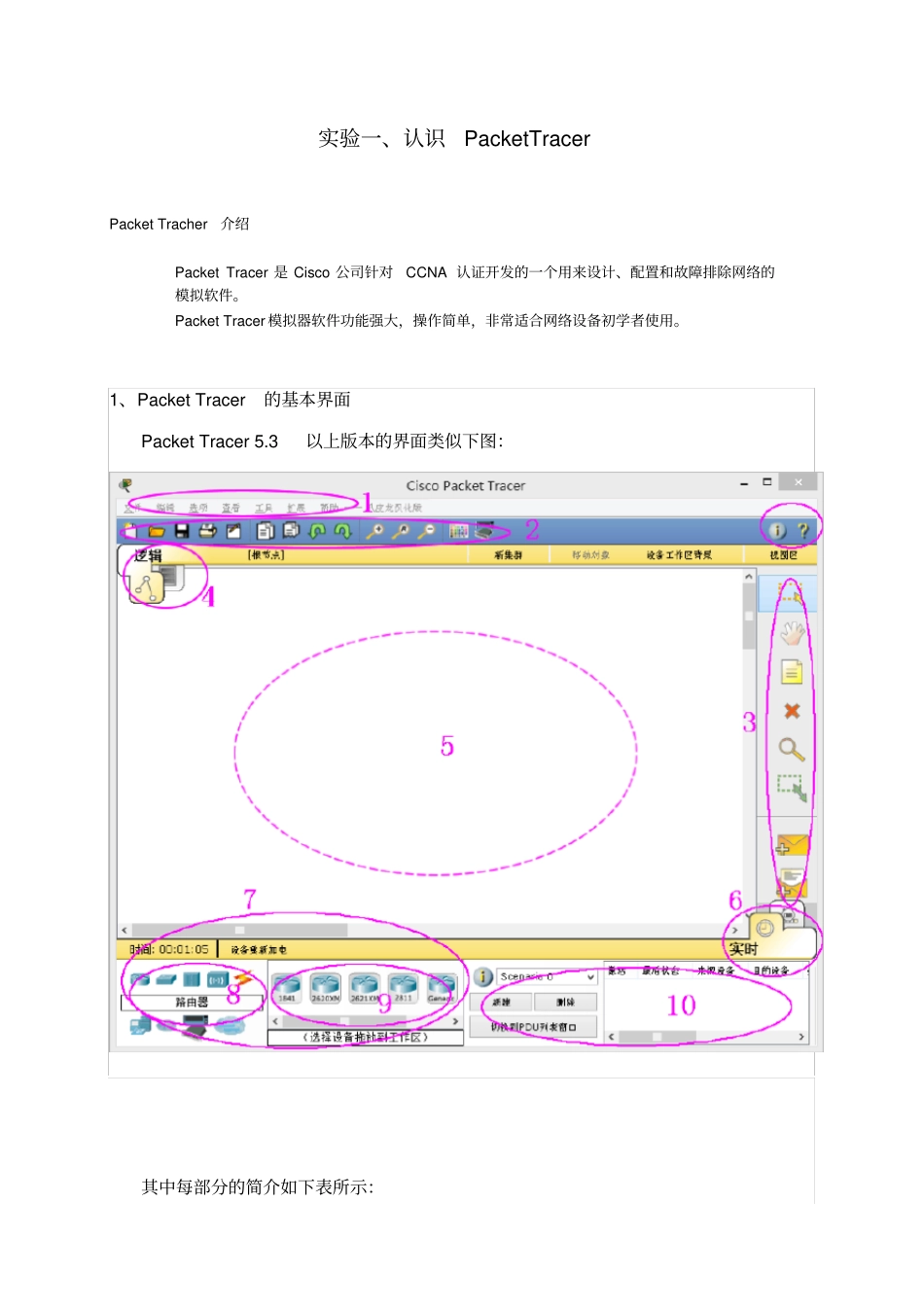

实验一、认识PacketTracer Packet Tracher介绍Packet Tracer 是 Cisco 公司针对CCNA 认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packet Tracer 模拟器软件功能强大，操作简单，非常适合网络设备初学者使用。1、Packet Tracer的基本界面Packet Tracer 5.3以上版本的界面类似下图：其中每部分的简介如下表所示：序号功能描述1 菜单栏此栏中有文件、 选项和帮助按钮，我们在此可以找到一些基本的命令如打开、保存、打印和选项设置，还可以访问活动向导。2 主工具栏此栏提供了文件按钮中命令的快捷方式，我们还可以点击右边的网络信息按钮，为当前网络添加说明信息。3 常用工具栏此栏提供了常用的工作区工具包括：选择、整体移动、备注、删除、查看、添加简单数据包和添加复杂数据包等。4 逻辑 / 物理工作区转换栏我们可以通过此栏中的按钮完成逻辑工作区和物理工作区之间转换。5 工作区此区域中我们可以创建网络拓扑，监视模拟过程查看各种信息和统计数据。6 实时 / 模拟转换栏我们可以通过此栏中的按钮完成实时模式和模拟模式之间转换。7 网络设备库该库包括设备类型库和特定设备库。8 设备类型库此库包含不同类型的设备如路由器、交换机、HUB、无线设备、连线、终端设备和网云等。9 特定设备库此库包含不同设备类型中不同型号的设备，它随着设备类型库的选择级联显示。10 用户数据包窗口此窗口管理用户添加的数据包。2、线型介绍可以向工作区中添加一些设备，这些设备需要用特定的线型来连接。下图给出了常用的线型的描述。当然，如果只是想快速的建立网络拓扑而不考虑线型选择时，可以选择自动连线。3、实验任务 1：添加设备并连线构建如下图所示网络拓扑。图中线缆两端有不同颜色的圆点，其含义如下表所示：序号 圆点的状态含义1 亮绿色物理连接准备就绪，还没有Line Protocol status 的指示2 闪烁的绿色连接激活3 红色物理连接不通，没有信号4 黄色交换机端口处于 " 阻塞 "状态4、实验任务 2：简单的设备配置(1)PC 机配置—以 PC0配置为例S1)选择 PC0，左键单击后，出弹出类似下图的对话框。S2)选择<配置 >选项卡，在弹出的对话框中，分别选择Setting及 FastEthernet设置网关及 IP 地址，如下图所示：S3)类似的为 PC1设置网关 (192.168.1.254)及 IP 地址(192.168.1.6，子网掩码255.255.255.0) 。2) 路由器配置与 PC机的配置类似，选中需要配置的路由器，在弹出的对话框中，...
