调试方法RCS978主变

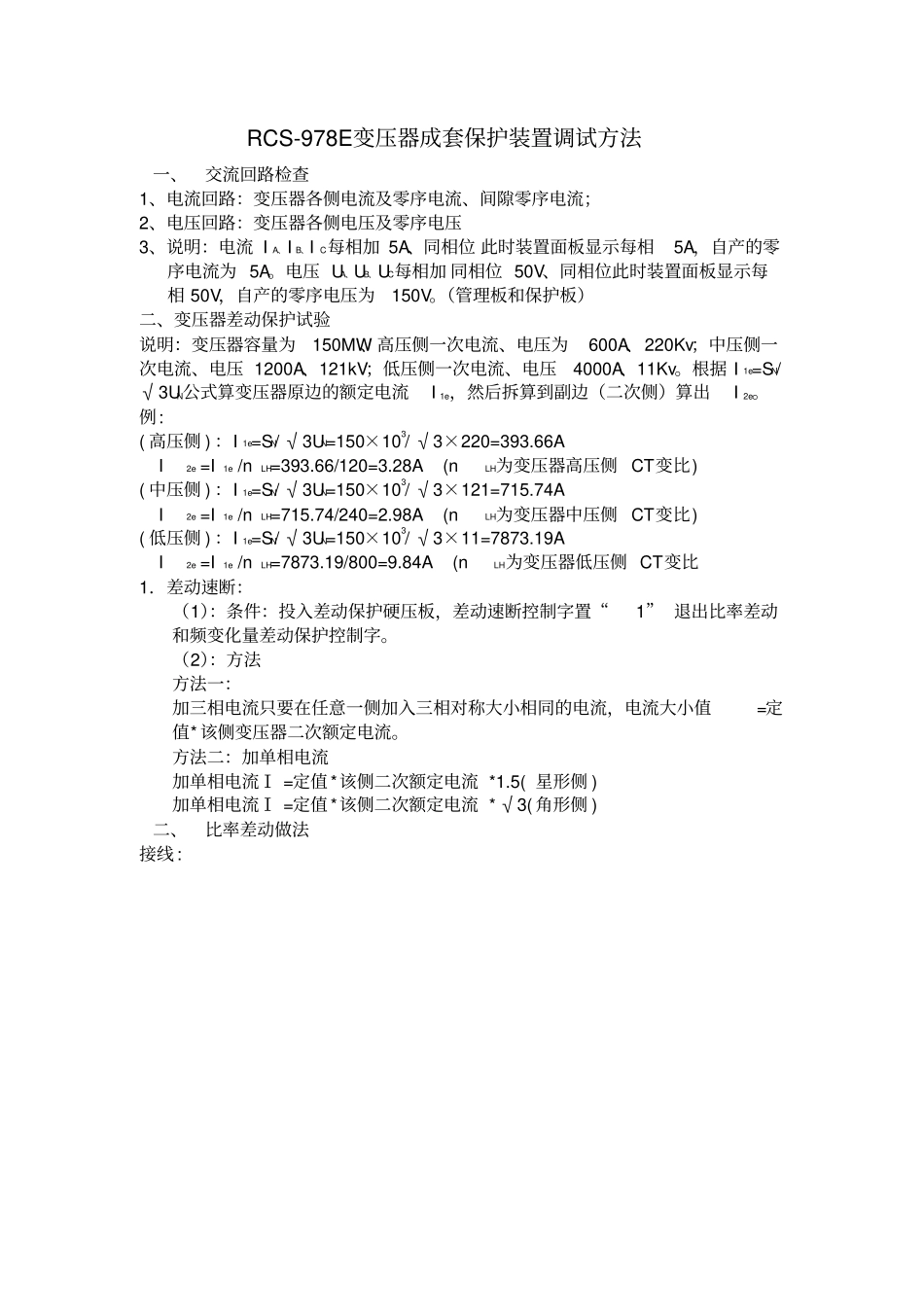

调试方法RCS978主变_第1页
1/6

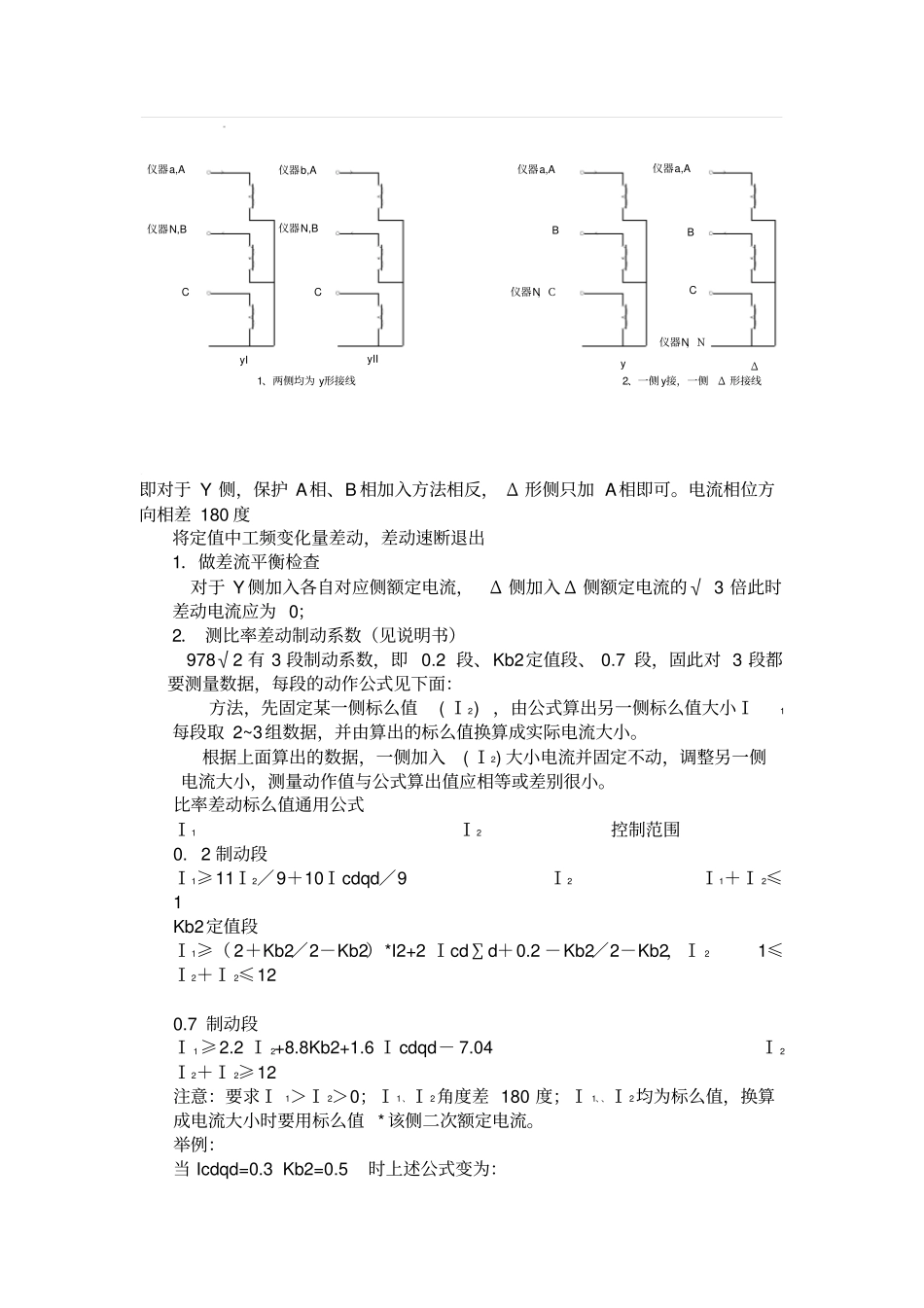

调试方法RCS978主变_第2页
2/6

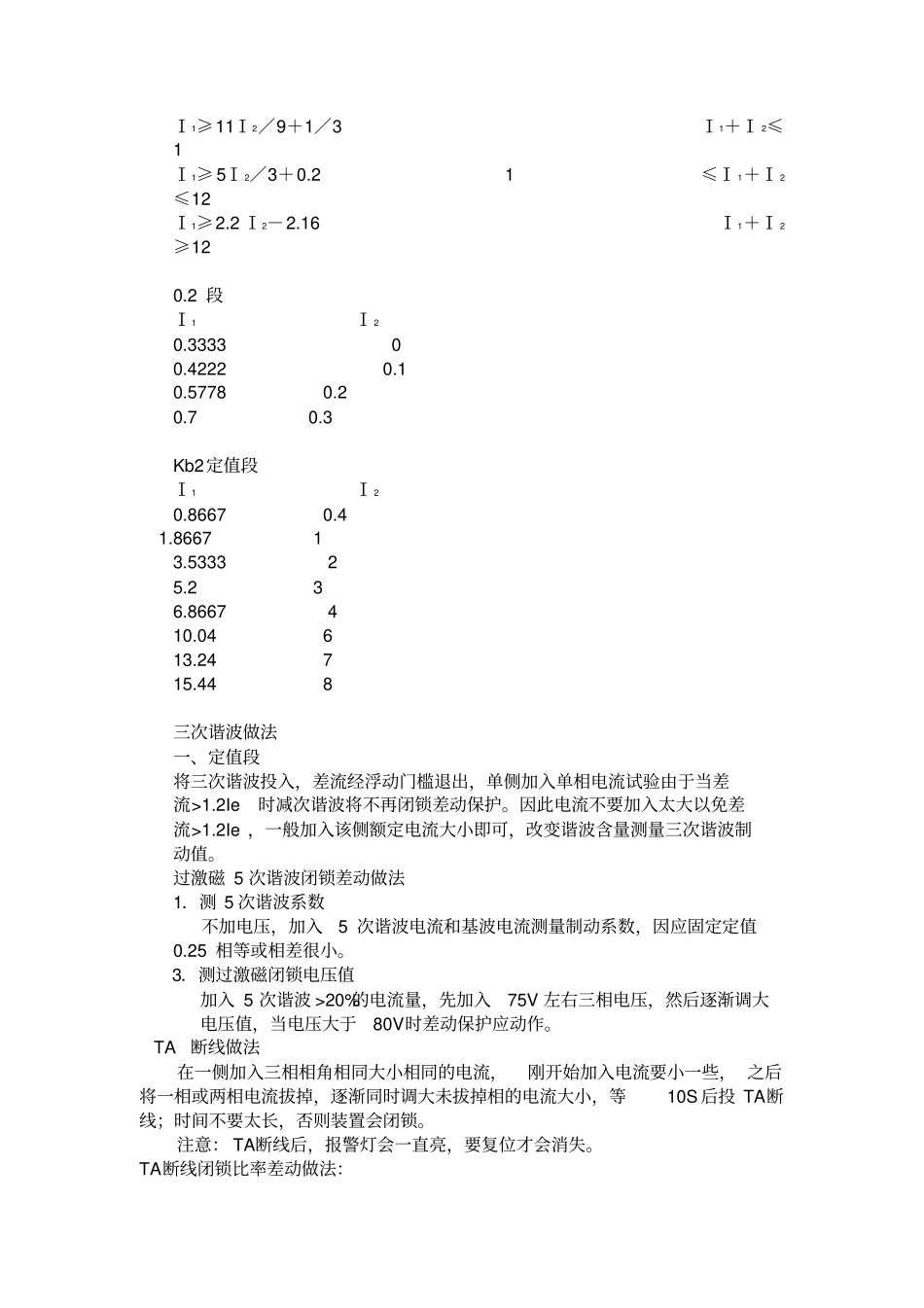

调试方法RCS978主变_第3页
3/6
RCS-978E变压器成套保护装置调试方法一、交流回路检查1、电流回路:变压器各侧电流及零序电流、间隙零序电流;2、电压回路:变压器各侧电压及零序电压3、说明:电流 I A、I B、I C每相加 5A、同相位 此时装置面板显示每相5A,自产的零序电流为 5A。电压 UA、UB、UC每相加 同相位 50V、同相位此时装置面板显示每相 50V,自产的零序电压为150V。(管理板和保护板)二、变压器差动保护试验说明:变压器容量为150MW、高压侧一次电流、电压为600A、220Kv;中压侧一次电流、电压 1200A、121kV;低压侧一次电流、电压4000A、11Kv。根据 I 1e=SN/√3UN公式算变压器原边的额定电流I 1e,然后拆算到副边(二次侧)算出I 2e。例: ( 高压侧 ) :I 1e=SN/ √3UN=150×103/ √3×220=393.66A I2e =I1e /nLH=393.66/120=3.28A (nLH为变压器高压侧 CT变比) ( 中压侧 ) :I 1e=SN/ √3UN=150×103/ √3×121=715.74A I2e =I1e /nLH=715.74/240=2.98A (nLH为变压器中压侧 CT变比) ( 低压侧 ) :I 1e=SN/ √3UN=150×103/ √3×11=7873.19A I2e =I1e /nLH=7873.19/800=9.84A (nLH为变压器低压侧 CT变比1.差动速断:(1):条件:投入差动保护硬压板,差动速断控制字置“1” 退出比率差动和频变化量差动保护控制字。(2):方法方法一:加三相电流只要在任意一侧加入三相对称大小相同的电流,电流大小值=定值* 该侧变压器二次额定电流。方法二:加单相电流加单相电流Ⅰ =定值 *该侧二次额定电流 *1.5( 星形侧 ) 加单相电流Ⅰ =定值 *该侧二次额定电流 * √3( 角形侧 ) 二、比率差动做法接线 : CC1、两侧均为 y形接线yIyII仪器N,B仪器a,A仪器N,B仪器b,A仪器N,CC2、一侧 y接,一侧Δ 形接线仪器N,NyΔB仪器a,A B仪器a,A即对于 Y 侧,保护 A相、B 相加入方法相反, Δ 形侧只加 A相即可。电流相位方向相差 180 度将定值中工频变化量差动,差动速断退出1.做差流平衡检查对于 Y 侧加入各自对应侧额定电流,Δ 侧加入 Δ 侧额定电流的√ 3 倍此时差动电流应为 0;2. 测比率差动制动系数(见说明书)978√2 有 3 段制动系数,即 0.2 段、Kb2定值段、 0.7 段,固此对 3 段都要测量数据,每段的动作公式见下面:方法,先固定某一侧标么值( Ⅰ2) ,由公式算出另一侧标么值大小Ⅰ1每段取 2~3组数据,并由算出的标么值换算成实际电流大小。根据上面算出的数据,一侧...
