谐波测试分析报告参考样本

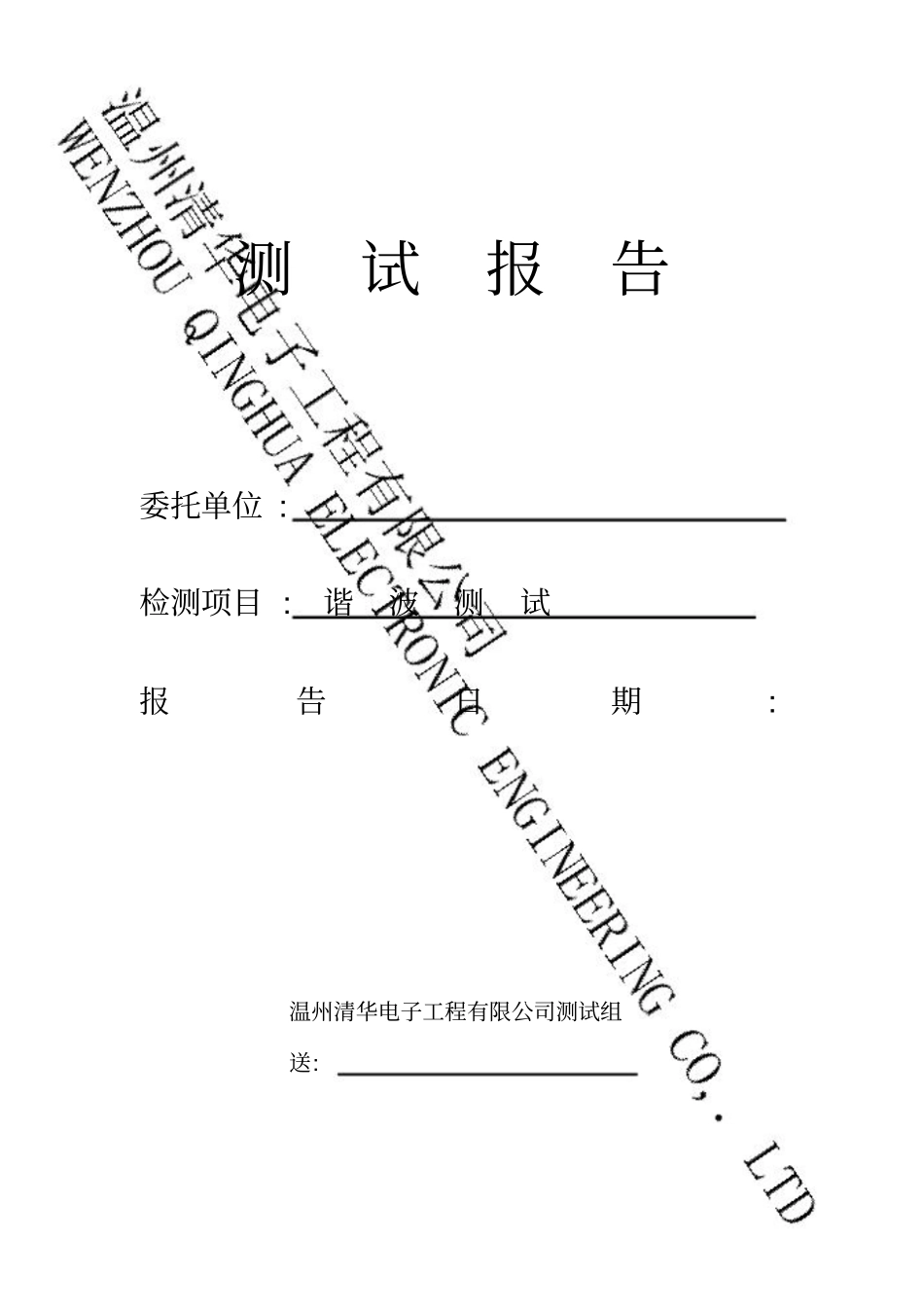

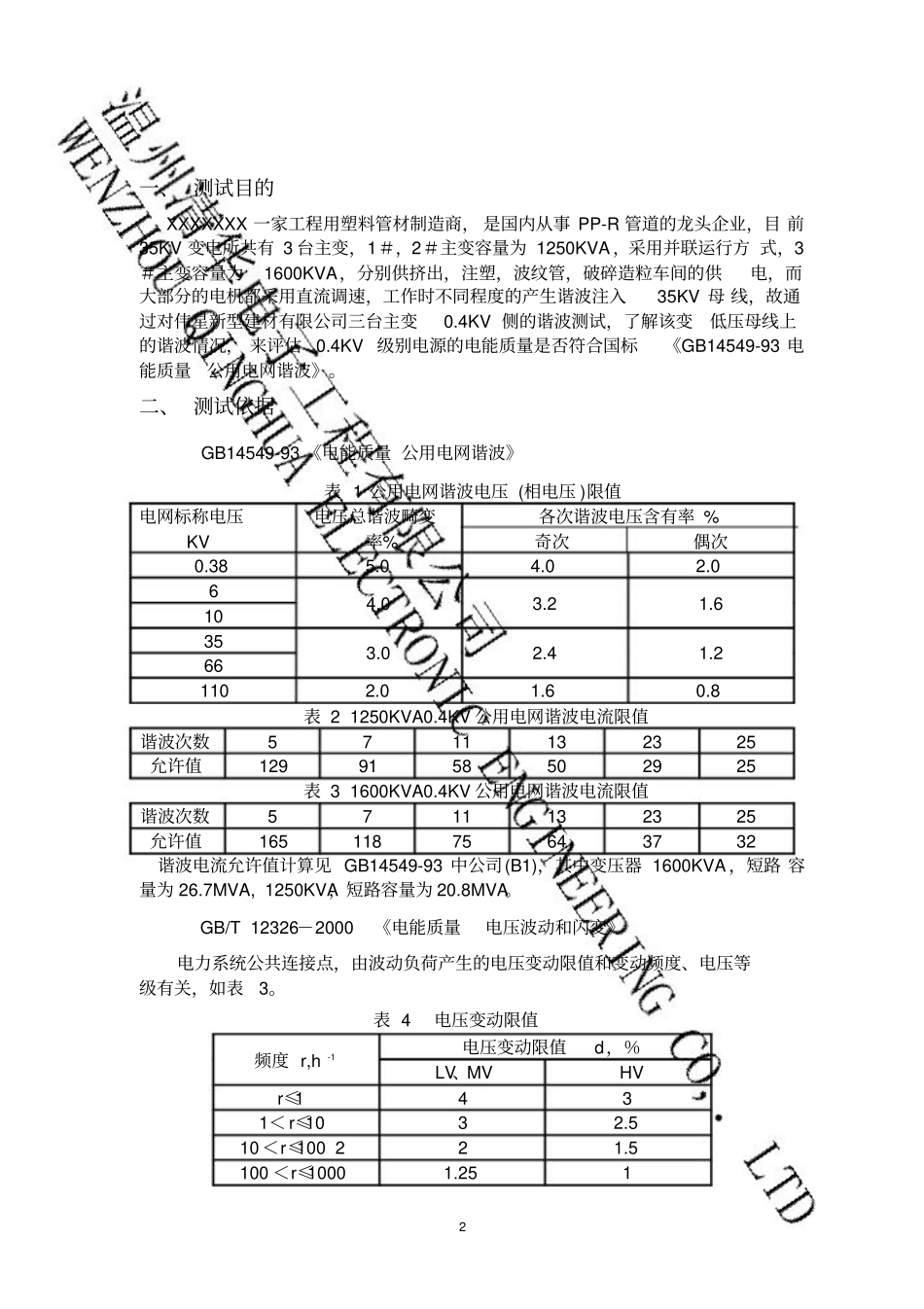

测试报告委托单位 : 检测项目 : 谐波测试报告日期: 温州清华电子工程有限公司测试组送: 目录一 、 测 试 目 的 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二 、 测 试 依 据 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三 、 测 试 内 容 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四、测试信号与接线方式 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 采 样 信 号 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 测 试 工 况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 接线方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 测试时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 五、测试结果 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 六、结论 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 附件测试数据1 一、 测试目的XXXXXXX 一家工程用塑料管材制造商， 是国内从事 PP-R 管道的龙头企业，目 前35KV 变电所共有 3 台主变，1＃，2＃主变容量为 1250KVA ，采用并联运行方 式，3＃主变容量为1600KVA，分别供挤出，注塑，波纹管，破碎造粒车间的供电，而大部分的电机都采用直流调速，工作时不同程度的产生谐波注入 35KV 母 线，故通过对伟星新型建材有限公司三台主变 0.4KV 侧的谐波测试，了解该变低压母线上的谐波情况， 来评估 0.4KV 级别电源的电能质量是否符合国标《GB14549-93 电能质量公用电网谐波》。二、 测试依据 GB14549-93 《电能质量 公用电网谐波》表 1 公用电网谐波电压 (相电压 )限值电网标称电压电压总谐波畸变各次谐波电压含有率 % KV 率% 奇次偶次0.38 5.0 4.0 2.0 6 10 4.0 3.2 1.6 35 66 3.0 2.4 1.2 110 2.0 1.6 0.8 表 2 1250KVA0.4KV 公用电网谐波电流限值谐波次数5 7 11 13 23 25 允许值129 91 58 50 29 25 表 3 1600KVA0.4KV 公用电网谐波电流限值谐波次数5 7 11 13 23 25 允许值165 118 75 64 37 32 谐波电流允许值计算见 GB14549-93 中公司(B1)，其中变压器 1600KVA ，短路 容量为 26.7MVA, 1250KVA，短路容量为 20.8MVA。 GB/T 12326－2000 《电能质量电压波动和闪变》电力系统公共连接点，由波动负荷产生的电压变动限值和变动频度、电压等级有关，如表 3。表 4 电压变动限值频度 r,h -1 电压变动限值d，％LV、MV HV r≤1 4 3 1＜ r≤10 3 2.5 10 ＜r≤100 2...
