贴片点数计算标准

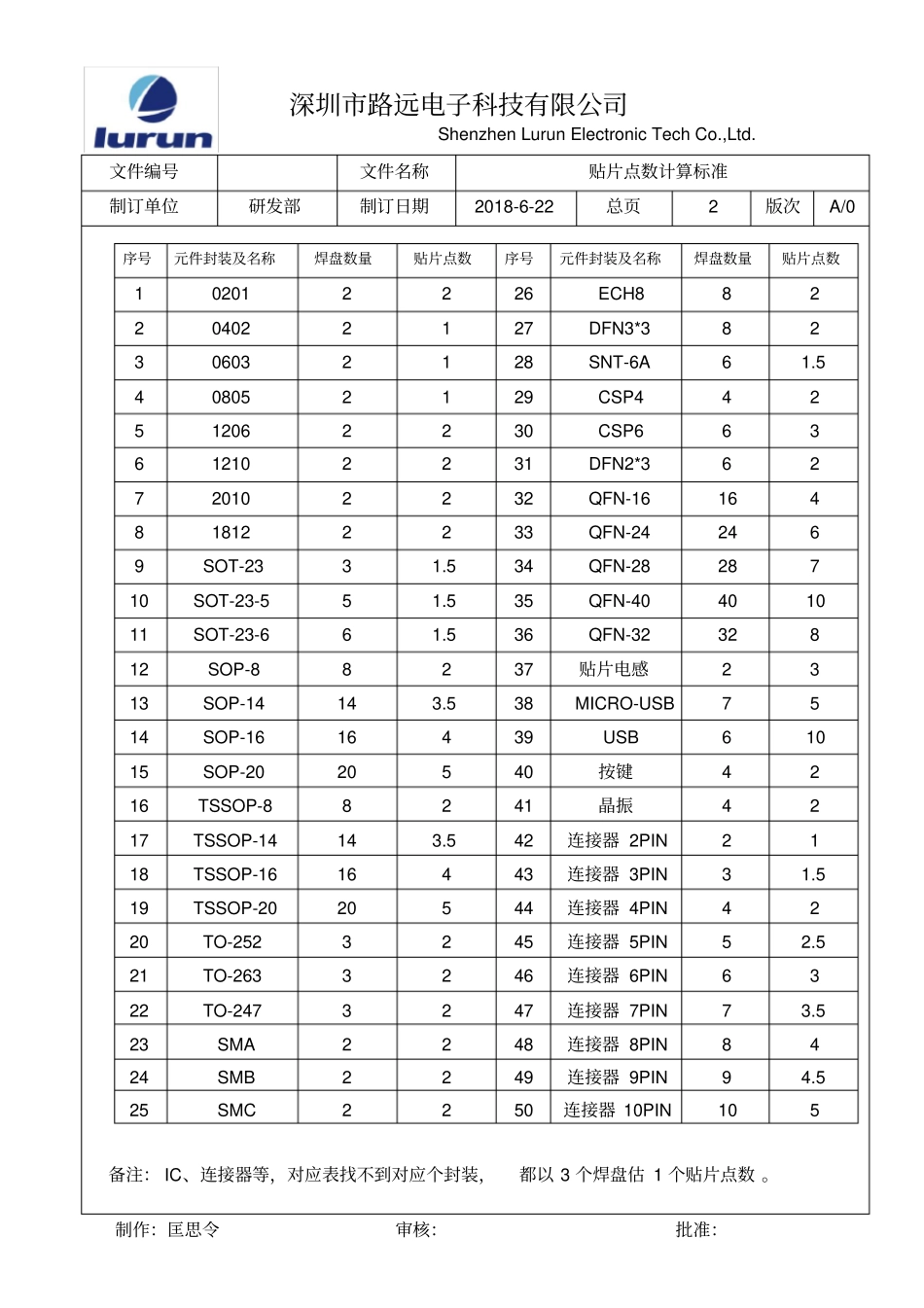

深圳市路远电子科技有限公司Shenzhen Lurun Electronic Tech Co.,Ltd. 文件编号文件名称贴片点数计算标准制订单位研发部制订日期2018-6-22总页2 版次A/0 备注： IC、连接器等，对应表找不到对应个封装，都以 3 个焊盘估 1 个贴片点数 。序号元件封装及名称焊盘数量贴片点数序号元件封装及名称焊盘数量贴片点数1 0201 2 2 26 ECH8 8 2 2 0402 2 1 27 DFN3*3 8 2 3 0603 2 1 28 SNT-6A 6 1.5 4 0805 2 1 29 CSP4 4 2 5 1206 2 2 30 CSP6 6 3 6 1210 2 2 31 DFN2*3 6 2 7 2010 2 2 32 QFN-16 16 4 8 1812 2 2 33 QFN-24 24 6 9 SOT-23 3 1.5 34 QFN-28 28 7 10 SOT-23-5 5 1.5 35 QFN-40 40 10 11 SOT-23-6 6 1.5 36 QFN-32 32 8 12 SOP-8 8 2 37 贴片电感2 3 13 SOP-14 14 3.5 38 MICRO-USB 7 5 14 SOP-16 16 4 39 USB 6 10 15 SOP-20 20 5 40 按键4 2 16 TSSOP-8 8 2 41 晶振4 2 17 TSSOP-14 14 3.5 42 连接器 2PIN 2 1 18 TSSOP-16 16 4 43 连接器 3PIN 3 1.5 19 TSSOP-20 20 5 44 连接器 4PIN 4 2 20 TO-252 3 2 45 连接器 5PIN 5 2.5 21 TO-263 3 2 46 连接器 6PIN 6 3 22 TO-247 3 2 47 连接器 7PIN 7 3.5 23 SMA 2 2 48 连接器 8PIN 8 4 24 SMB 2 2 49 连接器 9PIN 9 4.5 25 SMC 2 2 50 连接器 10PIN 10 5 制作：匡思令审核：批准：深圳市路远电子科技有限公司Shenzhen Lurun Electronic Tech Co.,Ltd. 文件编号文件名称贴片点数计算标准制订单位研发部制订日期2018-6-26总页1 版次A/0 序号元件封装及名称焊盘数量贴片点数序号元件封装及名称焊点数量贴片点数51 镍片1 2 52 五金1 1 53 2512 2 2 54 SOD-323 2 1 55 SOD-523 2 1 56 SOD-123 2 2 5930 4 SOP89-5 2.5 SOT-89 1.5 SOP-4 1.5 QFN28 9.5 NSOP-20 6.5 SSOP-10 3.5 制作：匡思令审核：批准：
