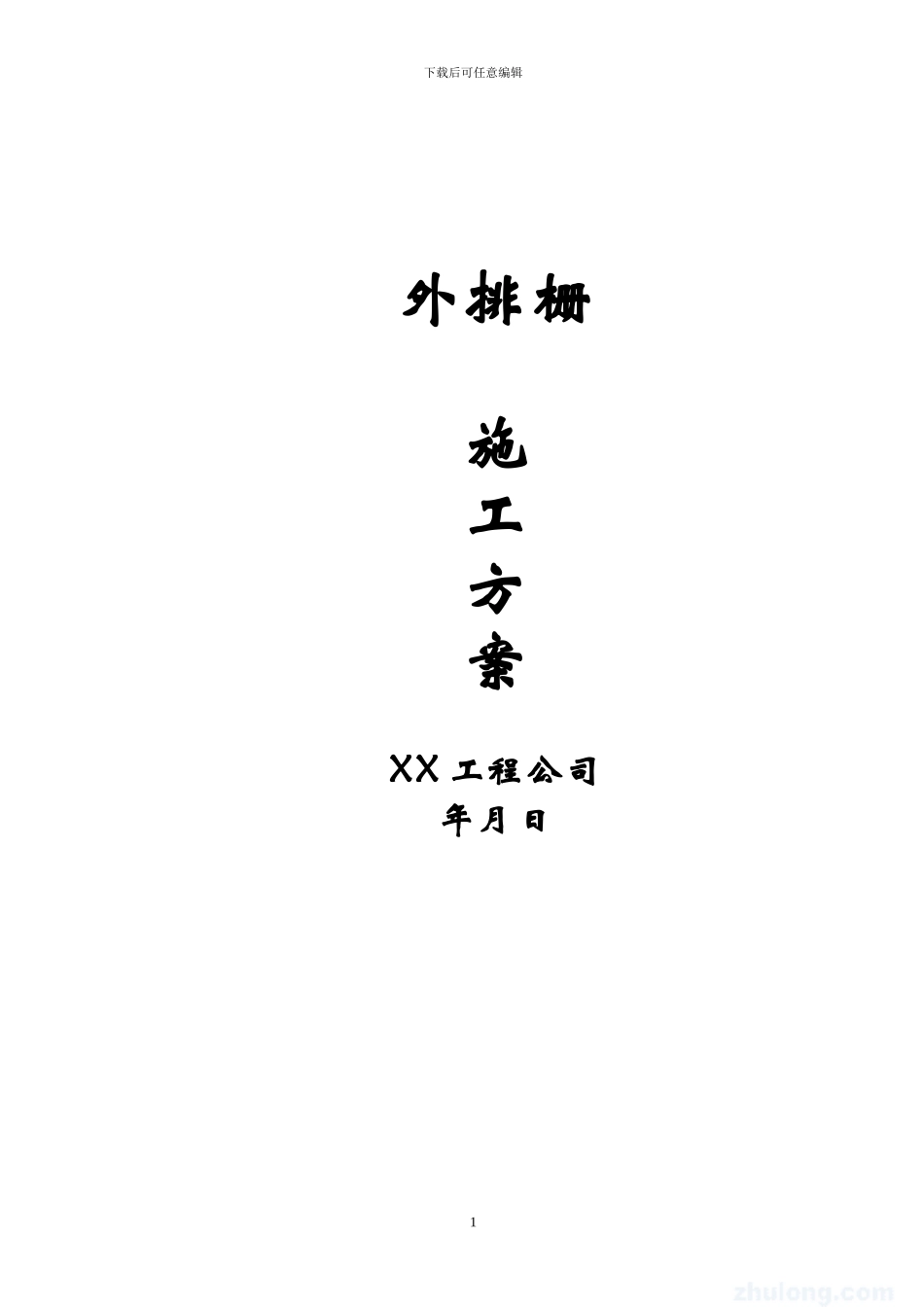

外排栅施工方案

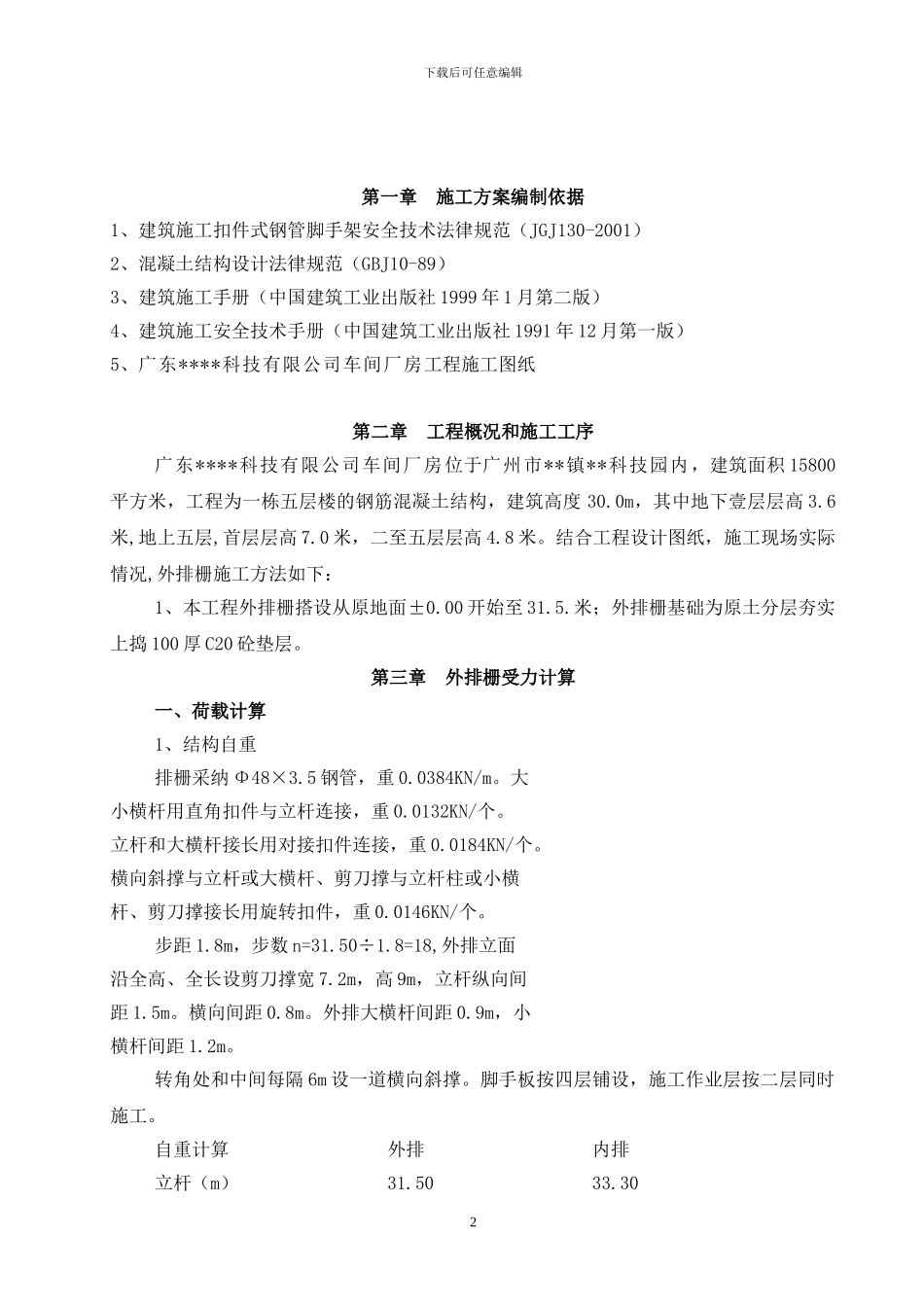

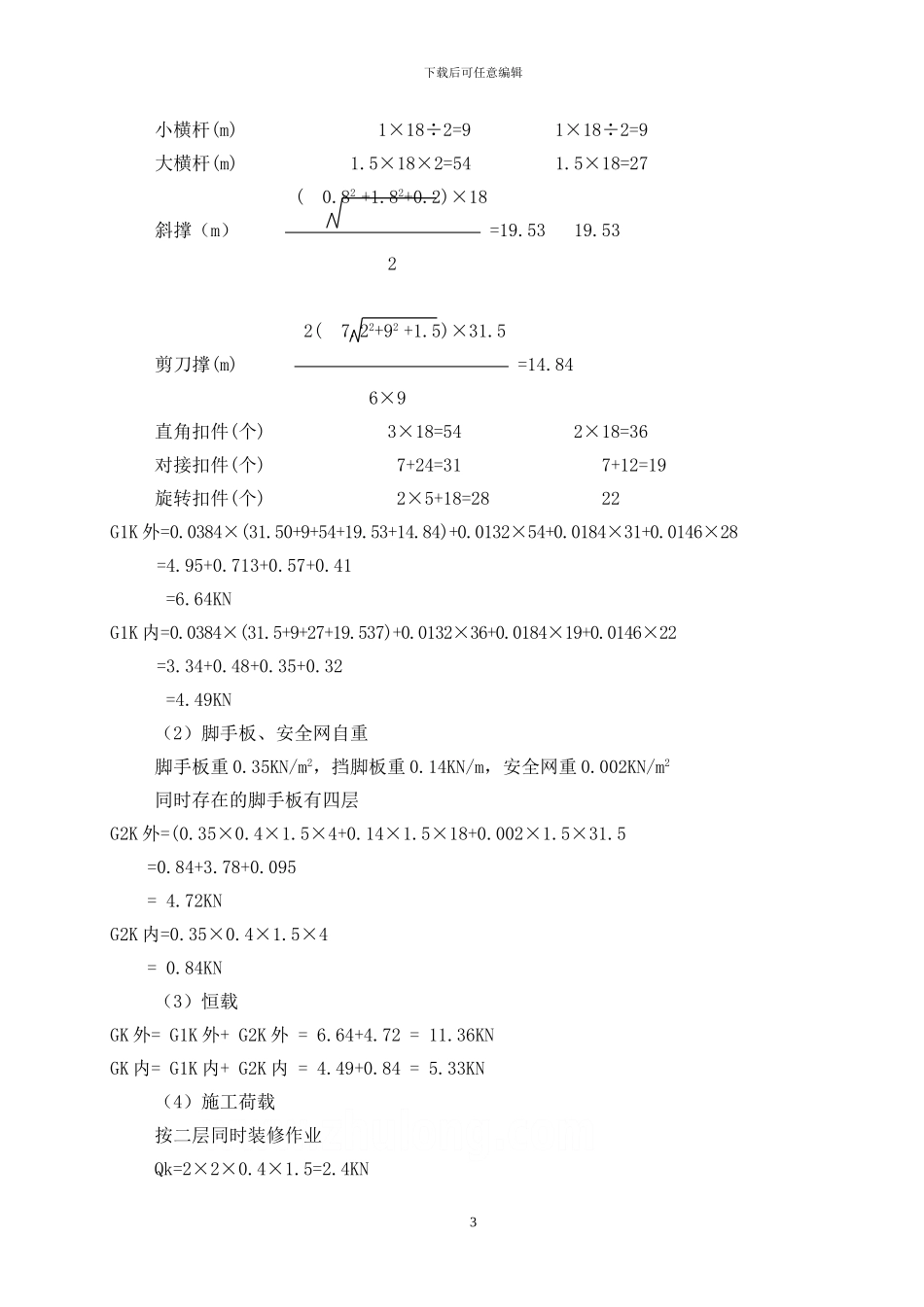

下载后可任意编辑外排栅施工方案XX 工程公司年月日1下载后可任意编辑第一章 施工方案编制依据1、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2001）2、混凝土结构设计法律规范（GBJ10-89）3、建筑施工手册（中国建筑工业出版社 1999 年 1 月第二版）4、建筑施工安全技术手册（中国建筑工业出版社 1991 年 12 月第一版）5、广东****科技有限公司车间厂房工程施工图纸第二章 工程概况和施工工序广东****科技有限公司车间厂房位于广州市**镇**科技园内，建筑面积 15800平方米，工程为一栋五层楼的钢筋混凝土结构，建筑高度 30.0m，其中地下壹层层高 3.6米,地上五层,首层层高 7.0 米，二至五层层高 4.8 米。结合工程设计图纸，施工现场实际情况,外排栅施工方法如下：1、本工程外排栅搭设从原地面±0.00 开始至 31.5.米；外排栅基础为原土分层夯实上捣 100 厚 C20 砼垫层。第三章 外排栅受力计算一、荷载计算1、结构自重排栅采纳 Φ48×3.5 钢管，重 0.0384KN/m。大小横杆用直角扣件与立杆连接，重 0.0132KN/个。立杆和大横杆接长用对接扣件连接，重 0.0184KN/个。横向斜撑与立杆或大横杆、剪刀撑与立杆柱或小横杆、剪刀撑接长用旋转扣件，重 0.0146KN/个。步距 1.8m，步数 n=31.50÷1.8=18,外排立面沿全高、全长设剪刀撑宽 7.2m，高 9m，立杆纵向间距 1.5m。横向间距 0.8m。外排大横杆间距 0.9m，小横杆间距 1.2m。转角处和中间每隔 6m 设一道横向斜撑。脚手板按四层铺设，施工作业层按二层同时施工。自重计算 外排 内排立杆（m） 31.50 33.302下载后可任意编辑小横杆(m) 1×18÷2=9 1×18÷2=9大横杆(m) 1.5×18×2=54 1.5×18=27 ( 0.82 +1.82+0.2)×18斜撑（m） =19.53 19.53 2 2( 7.22+92 +1.5)×31.5剪刀撑(m) =14.84 6×9直角扣件(个) 3×18=54 2×18=36对接扣件(个) 7+24=31 7+12=19旋转扣件(个) 2×5+18=28 22G1K 外=0.0384×(31.50+9+54+19.53+14.84)+0.0132×54+0.0184×31+0.0146×28 =4.95+0.713+0.57+0.41 =6.64KNG1K 内=0.0384×(31.5+9+27+19.537)+0.0132×36+0.0184×19+0.0146×22 =3.34+0.48+0.35+0.32 =4.49KN（2）脚手板、安全网自重脚手板重 0.35KN/m2，挡脚板重 0.14KN/m，安全网重 0.002KN/m2同时存在的脚手板有四层G2K 外=(0.35×0.4×1.5×4+0.14×1.5×18+0.002×1.5×31.5=0.84+3.78+0.095= 4.72KNG2K 内=0.35×0.4×1.5×4 = 0.8...
