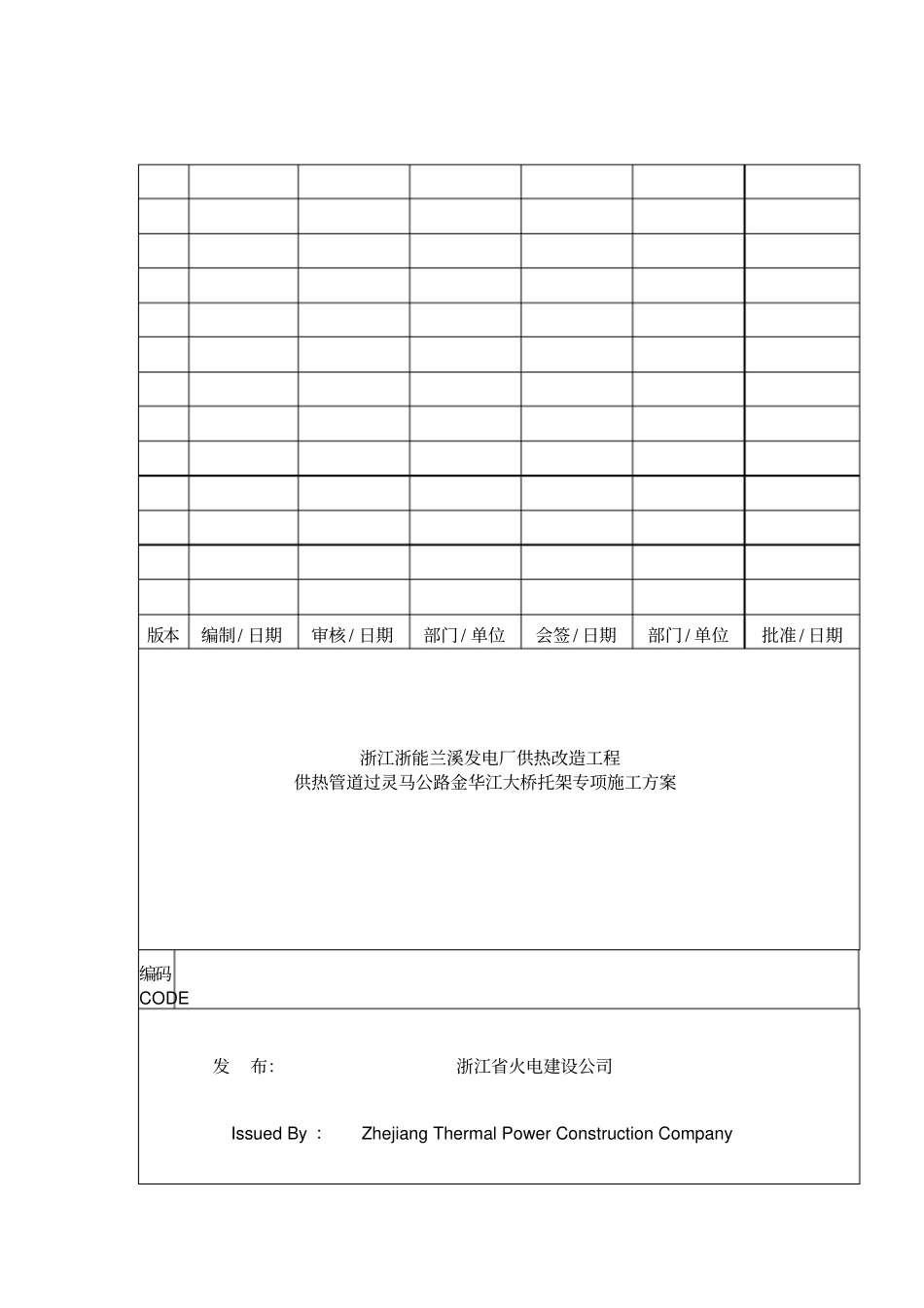

版本编制/ 日期审核 / 日期部门 / 单位会签 / 日期部门 / 单位批准 / 日期浙江浙能兰溪发电厂供热改造工程供热管道过灵马公路金华江大桥托架专项施工方案编码CODE 发布：浙江省火电建设公司Issued By ：Zhejiang Thermal Power Construction Company目录第一章 工 程 概 况浙能兰溪发电厂供热改造项目位于金华地区兰溪市域，对外供热的介质为过热蒸汽， 蒸汽管道借用金华江大桥通过金华江，桥梁左右幅各敷设一道， 管道规格相同， 其中左幅为一期工程， 右幅为预留二期工程。 管道过江沿途由空间钢桁架支撑， 桁架架设于焊接钢支撑架上， 支撑架与桥梁墩台盖梁用定型化学锚栓连接。金华江大桥位于灵马公路上，横跨金华江，桥梁中心桩号为K4+，于月完成竣工验收， 现运行状况良好， 桥梁全长米。主桥上部为跨径40m简支变连续预应力砼 T 梁，引桥上部为跨径25m 简支变连续预应力砼箱梁。全桥配跨为： 5×25m+3×40m+3×40m+5×25m+4×25m+5×25m。下部采用了柱式墩台， 钻孔灌注桩基础，桥梁墩台基础均为嵌岩桩，桩底进入中风化层2 倍桩径以上。全桥配跨有 25m和 40m组成，孔管道支架均设计为简支空间钢桁架，各杆件为热扎型钢，节点用10mm厚节点板连接，材料均采用Q235B钢材；钢桁架的支撑架为 Q235B钢板焊接组合梁，利用定型化学锚栓锚固于盖梁上。浙江浙能兰溪发电厂供热改造工程供热管道过灵马公路金华江大桥托架由浙江交通勘察设计有限公司设计，**********监理公司监理施工。 考虑到桁架长度均在 25m以上，运输不便，本案拟用在工厂下料、防腐，运至施工现场进行组合吊装。为了顺利、安全的完成本工程施工安装，特编此方案。第一节编 制 依 据1、《钢结构工程施工质量验收规范》(GB50205-2001) 2、《建筑钢结构焊接技术规程》 （JGJ 81-2002 ）3、《碳钢焊条》 GB/T 5117 4、《低合金钢焊条》 GB/T 5118 5、《气体保护焊用钢丝》 GBT14958-94 6、《混凝土用膨胀型、扩孔型建筑锚栓》 （JG160-2004）7、《混凝土结构加固设计规范》GB50367 8、《混凝土结构加固设计规范》GB50367-2006 9、《六角头螺栓 C级》GB5780-2000 10、《施工现场临时用电安全技术规范( 附条文说明 ) 》 （JBJ46-2005）11、《城镇供热管网工程施工及验收规范》JJ28－2004 12、《混凝土结构工程施工质量验收规范》 （GB50204-2002）13、《建筑工程施工质量验收统一标准》 （GB50300-2001）14、《建筑...
