路基拱形骨架浆砌片石护坡技术交底

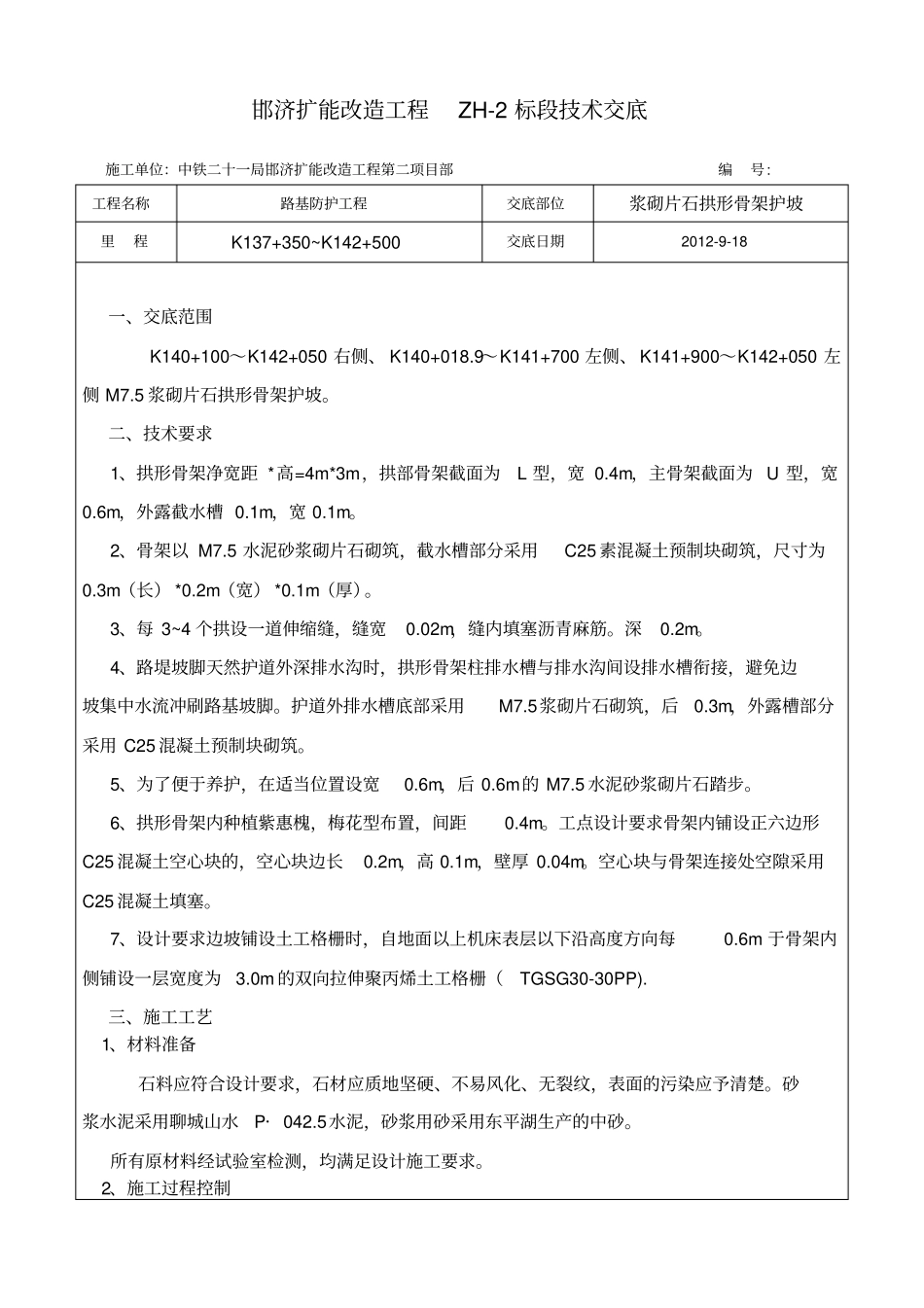

邯济扩能改造工程ZH-2 标段技术交底施工单位：中铁二十一局邯济扩能改造工程第二项目部编号: 工程名称路基防护工程交底部位浆砌片石拱形骨架护坡里程K137+350~K142+500 交底日期2012-9-18 一、交底范围K140+100～K142+050 右侧、 K140+018.9～K141+700 左侧、 K141+900～K142+050 左侧 M7.5 浆砌片石拱形骨架护坡。二、技术要求1、拱形骨架净宽距 *高=4m*3m，拱部骨架截面为L 型，宽 0.4m，主骨架截面为 U 型，宽0.6m，外露截水槽 0.1m，宽 0.1m。2、骨架以 M7.5 水泥砂浆砌片石砌筑，截水槽部分采用C25 素混凝土预制块砌筑，尺寸为0.3m（长） *0.2m（宽） *0.1m（厚）。3、每 3~4 个拱设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋。深0.2m。4、路堤坡脚天然护道外深排水沟时，拱形骨架柱排水槽与排水沟间设排水槽衔接，避免边坡集中水流冲刷路基坡脚。护道外排水槽底部采用M7.5浆砌片石砌筑，后0.3m，外露槽部分采用 C25 混凝土预制块砌筑。5、为了便于养护，在适当位置设宽0.6m，后 0.6m的 M7.5 水泥砂浆砌片石踏步。6、拱形骨架内种植紫惠槐，梅花型布置，间距0.4m。工点设计要求骨架内铺设正六边形C25 混凝土空心块的，空心块边长0.2m，高 0.1m，壁厚 0.04m。空心块与骨架连接处空隙采用C25 混凝土填塞。7、设计要求边坡铺设土工格栅时，自地面以上机床表层以下沿高度方向每0.6m 于骨架内侧铺设一层宽度为3.0m 的双向拉伸聚丙烯土工格栅（TGSG30-30PP). 三、施工工艺1、材料准备石料应符合设计要求，石材应质地坚硬、不易风化、无裂纹，表面的污染应予清楚。砂浆水泥采用聊城山水P· 042.5水泥，砂浆用砂采用东平湖生产的中砂。所有原材料经试验室检测，均满足设计施工要求。2、施工过程控制a、脚墙基础施工刷坡完成后，用挖机进行脚墙基础开挖，开挖尺寸根据测量员现场测量为准。开挖完成后按设计尺寸架立模板， 模板立好后报监理工程师验收， 验收合格后浇注 C25片石混凝土。混凝土浇注时，先浇注一层混凝土，再放片石，然后再放混凝土，混凝土要超过片石顶面，振捣后再放片石，如此反复直至混凝土浇注至设计标高。施工中应注意 : ①片石清洗干净且埋放均匀，不得倾倒成堆。②片石之间有一定的空隙，空隙不小于10cm。③片石的最外边距模板距离不得小于I5cm。④埋放石块的数量不超过脸结构体积的20%。混凝土浇注完成后土工布覆盖洒水养护，养护时间不少于7 天。b、刷坡护坡放样完成后，用挖机按照...
