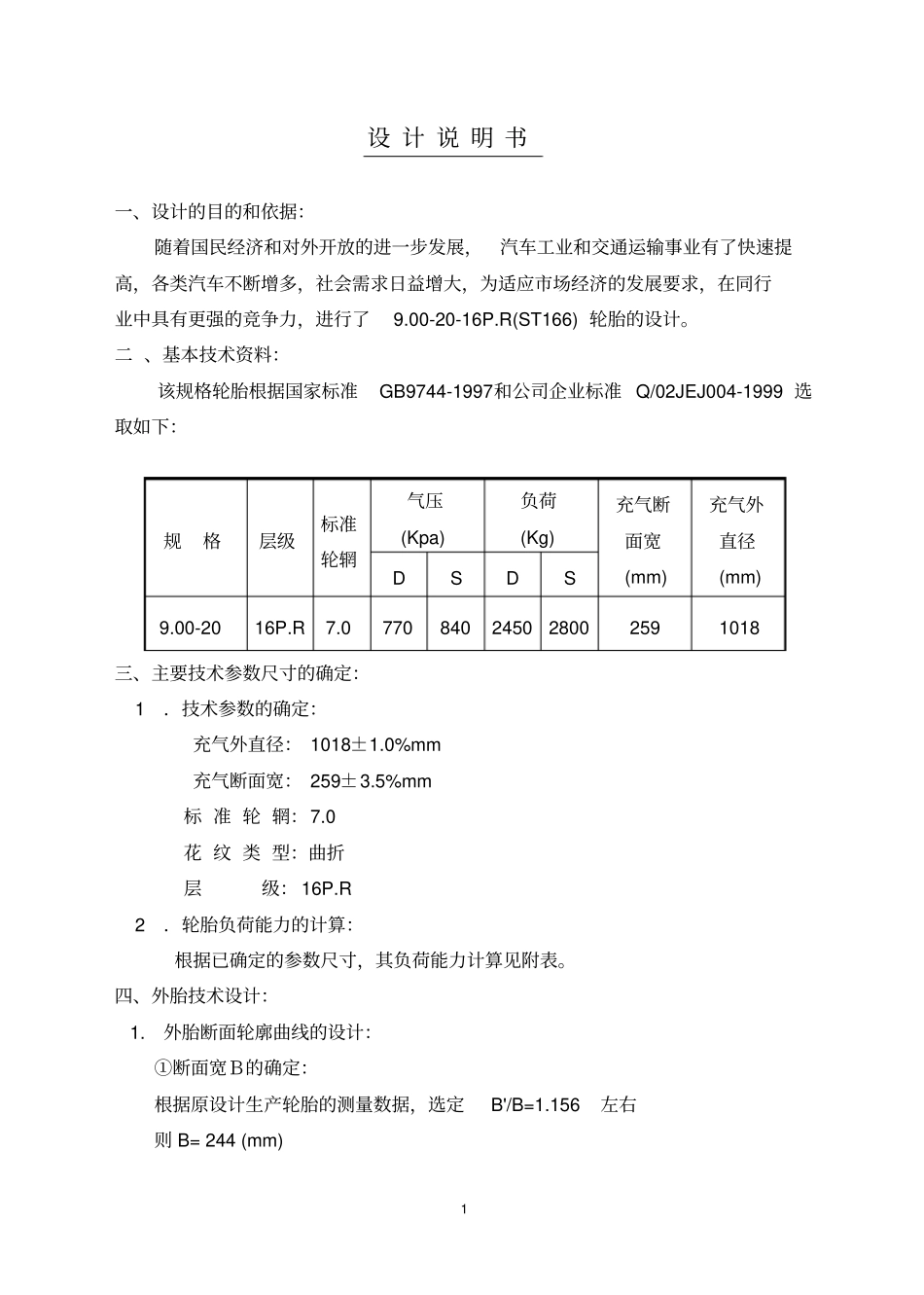

1 设 计 说 明 书一、设计的目的和依据：随着国民经济和对外开放的进一步发展，汽车工业和交通运输事业有了快速提高，各类汽车不断增多，社会需求日益增大，为适应市场经济的发展要求，在同行业中具有更强的竞争力，进行了9.00-20-16P.R(ST166) 轮胎的设计。二 、基本技术资料：该规格轮胎根据国家标准GB9744-1997和公司企业标准 Q/02JEJ004-1999 选取如下：规格层级标准轮辋气压(Kpa) 负荷(Kg) 充气断面宽(mm) 充气外直径(mm) D S D S 9.00-20 16P.R 7.0 770 840 2450 2800 259 1018 三、主要技术参数尺寸的确定： 1．技术参数的确定：充气外直径： 1018±1.0%mm 充气断面宽： 259±3.5%mm 标 准 轮 辋：7.0 花 纹 类 型：曲折层级： 16P.R 2．轮胎负荷能力的计算：根据已确定的参数尺寸，其负荷能力计算见附表。四、外胎技术设计： 1.外胎断面轮廓曲线的设计：①断面宽Ｂ的确定：根据原设计生产轮胎的测量数据，选定B'/B=1.156 左右则 B= 244 (mm) 2 ②外直径Ｄ的确定：根据原设计生产轮胎的测量数值，选定 Ｄ'/ Ｄ=1.002 则：Ｄ =D'/D'/D ＝ 1016 (mm) ③着合宽度Ｃ的确定：着合宽度Ｃ是根据轮辋宽度确定，设计轮辋 (7.0) 其着和宽度为178mm,本次确定Ｃ为 178mm。④着合直径 d 的确定：轮胎着合直径d 应大于轮辋直径1.0-1.5mm，设计轮辋直径为508mm,故选取d=509mm，胎踵着合直径为 512mm。⑤断面水平轴位置的确定：断面高Ｈ＝ 1/2( Ｄ－ d) ＝ 253.5(mm) Ｈ1/ Ｈ2＝0.8708 左右Ｈ1＝118(mm) Ｈ2＝135.5(mm) ⑥行驶面宽 b 和弧度高的确定：选取 b/B＝0.7946 则 b＝b/B×B＝ 224 (mm) h/Ｈ＝ 0.0552 左右则 h＝Ｈ× h/ Ｈ＝ 14 (mm) ⑦胎冠弧度半径的确定：为了减薄胎肩厚度、提高轮胎的速度性能、同时考虑兼顾磨耗性能，胎冠采用两段圆弧设计Ｒn＝ 290mm Ｒ1′ ＝ 0mm，Ｒ2′ ＝ 15 mm ⑧胎侧弧度半径的确定：根据材料分布和实际绘图确定上胎侧半径Ｒ1＝230mm， 下胎侧半径Ｒ2＝230 mm 连接弧半径Ｒ 3＝60mm。根据以上选取尺寸，绘制外胎断面外轮廓图：3 2．胎面花纹设计：①花纹类型的选取：根据国内外广大用户的需要， 结合公路车辆状况及轮胎生产使用经验，决定设计横向八角花纹。②花纹形状及尺寸的确定：根据已确定的花纹类型，其形状及尺寸分别如下：胎面花纹展开图DBCEFGDBCEFG排气孔③花纹沟深度的确定：根据新设计轮胎的使用条...
