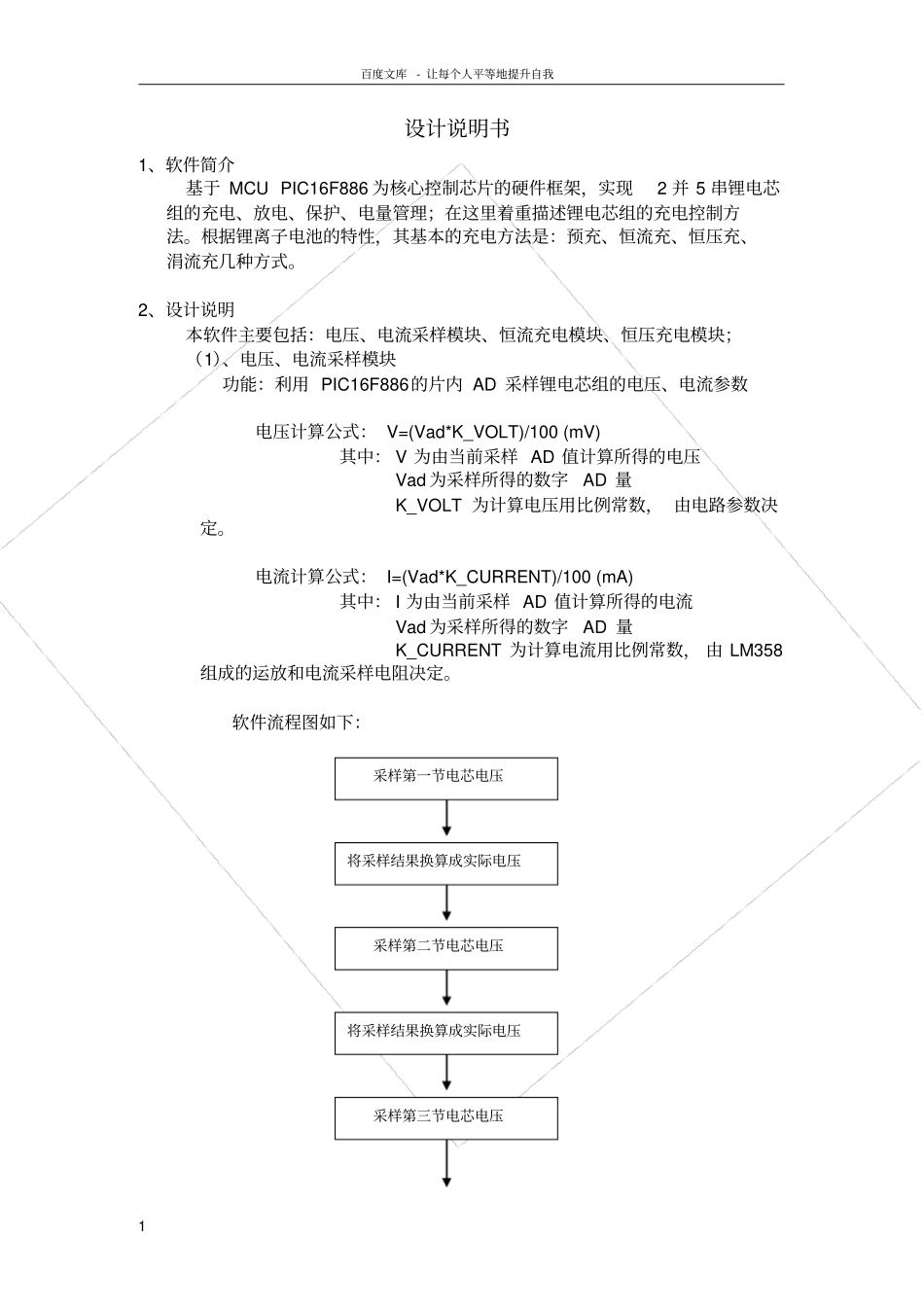

百度文库- 让每个人平等地提升自我1 设计说明书1、软件简介基于 MCU PIC16F886 为核心控制芯片的硬件框架,实现2 并 5 串锂电芯组的充电、放电、保护、电量管理;在这里着重描述锂电芯组的充电控制方法。根据锂离子电池的特性,其基本的充电方法是:预充、恒流充、恒压充、涓流充几种方式。2、设计说明本软件主要包括:电压、电流采样模块、恒流充电模块、恒压充电模块;(1)、电压、电流采样模块功能:利用 PIC16F886的片内 AD 采样锂电芯组的电压、电流参数电压计算公式: V=(Vad*K_VOLT)/100 (mV) 其中: V 为由当前采样 AD 值计算所得的电压Vad 为采样所得的数字AD 量K_VOLT 为计算电压用比例常数, 由电路参数决定。电流计算公式: I=(Vad*K_CURRENT)/100 (mA) 其中: I 为由当前采样 AD 值计算所得的电流Vad 为采样所得的数字AD 量K_CURRENT 为计算电流用比例常数, 由 LM358组成的运放和电流采样电阻决定。软件流程图如下:采样第一节电芯电压将采样结果换算成实际电压采样第二节电芯电压将采样结果换算成实际电压采样第三节电芯电压百度文库- 让每个人平等地提升自我2 (2)、智能充电部分根据锂离子电芯的特性,对锂电池组充电采用下述规则来实现:A、当环境温度较低或锂电芯组单节电压较低时应该采用小电流恒流预充(单节电压小于 3V 时)B、当单节电芯电压大于3V 小于 4。18V 时,采用 0。5C 恒流充的方式充电C、当单节电芯电压充到4。18V 时,采用 4。2V×N的恒压方式来充电 (其中 N为电芯组的串联个数)D、采用恒压方式充到电流小于一定的值时切换成涓流充方式,即采用100-200mA的小于持续充一定的时间。将采样结果换算成实际电压采样第四节电芯电压将采样结果换算成实际电压采样第五节电芯电压将采样结果换算成实际电压采样充电电流将采样结果换算成实际充电电流采样放电电流将采样结果换算成实际放电电流百度文库- 让每个人平等地提升自我3 软件上分别用恒流充电模块、恒压充电模块来实现上述充电功能,下面分别加以说明(I)、恒流充电模块实现方法:以当前采样所得的实际电流为控制量,通过PIC16F886内带 PWM 和外接功率 MOS 管,采用 PWM 调制方式来实现恒流充电功能软件控制流程图如下:读取实际充电电流PWM 脉宽赋初始值实际电流 -恒流设定电流小于设定恒流参数, 则增加 PWM 脉宽大于设定恒流参数,则减小PWM 脉宽减到最小值,保持不再减完成退出百度文库- ...
