轴向内压伸缩节讲解

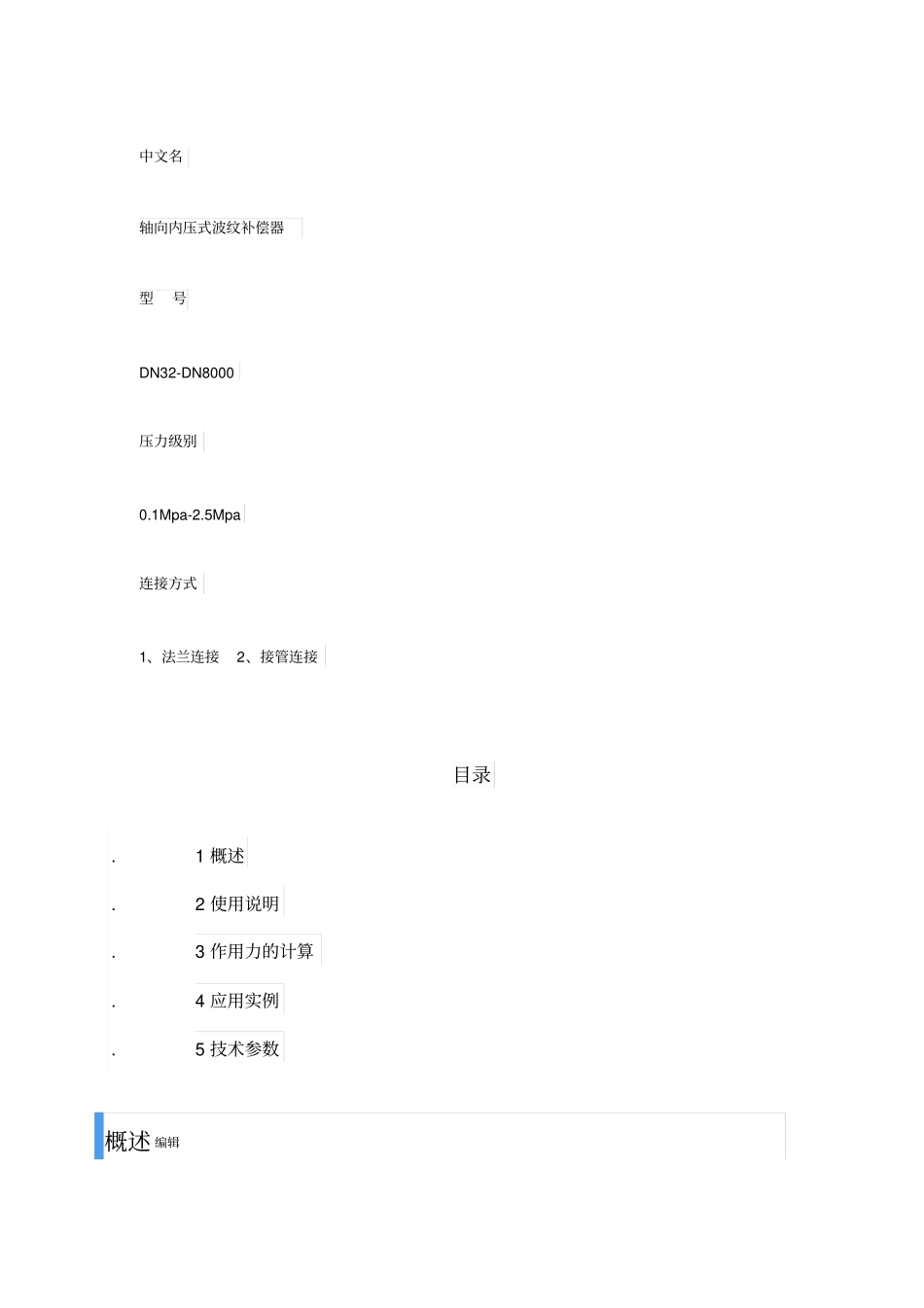

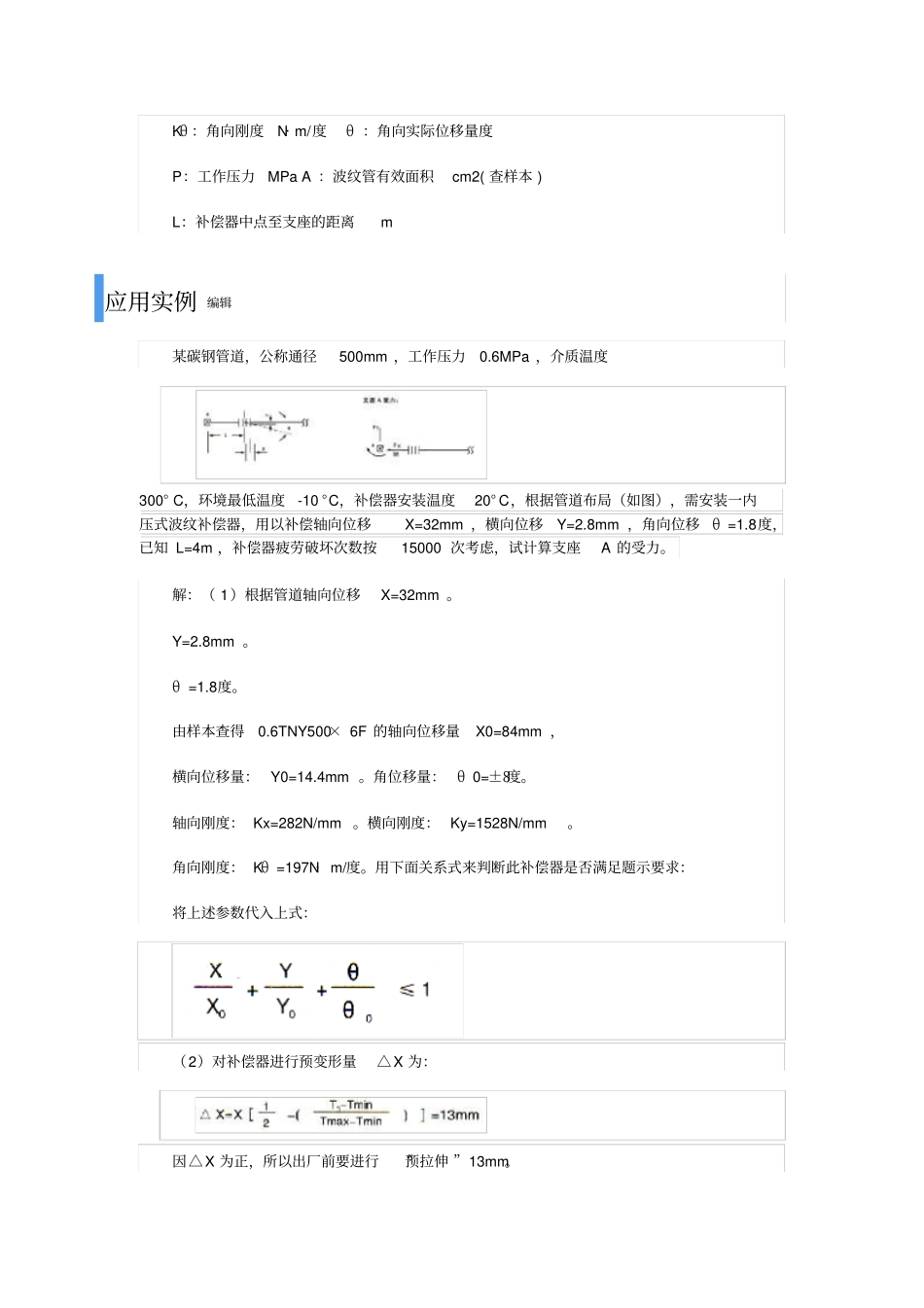

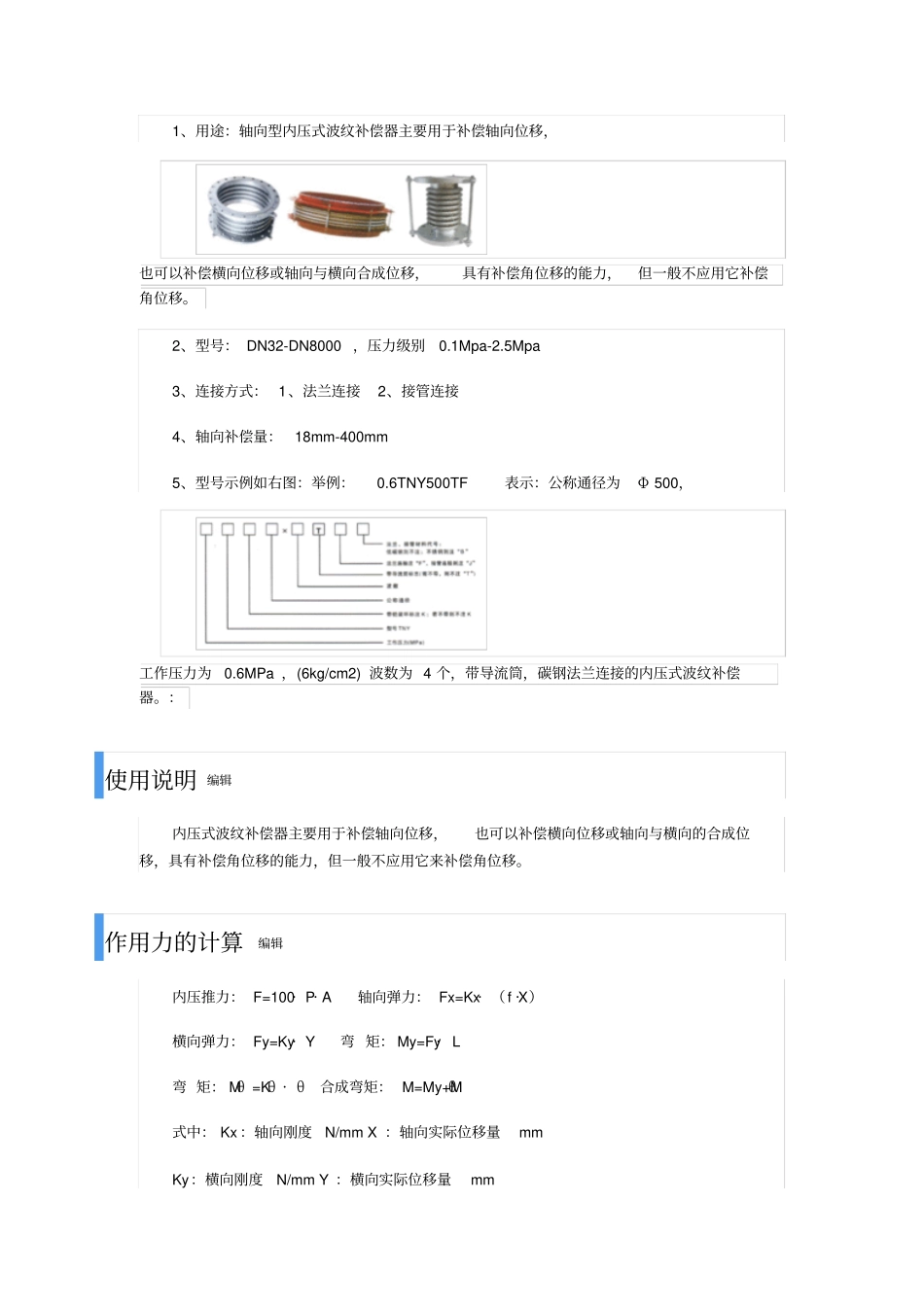

中文名轴向内压式波纹补偿器型号DN32-DN8000 压力级别0.1Mpa-2.5Mpa 连接方式1、法兰连接2、接管连接目录.1 概述.2 使用说明.3 作用力的计算.4 应用实例.5 技术参数概述 编辑1、用途：轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。2、型号： DN32-DN8000 ，压力级别0.1Mpa-2.5Mpa 3、连接方式： 1、法兰连接2、接管连接4、轴向补偿量：18mm-400mm 5、型号示例如右图：举例：0.6TNY500TF 表示：公称通径为Φ 500，工作压力为0.6MPa ，(6kg/cm2) 波数为 4 个，带导流筒，碳钢法兰连接的内压式波纹补偿器。：使用说明 编辑内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。作用力的计算编辑内压推力： F=100· P· A轴向弹力： Fx=Kx· （f ·X）横向弹力： Fy=Ky· Y 弯 矩： My=Fy·L 弯 矩： Mθ =Kθ · θ 合成弯矩： M=My+Mθ式中： Kx ：轴向刚度N/mm X ：轴向实际位移量mm Ky：横向刚度N/mm Y ：横向实际位移量mm Kθ ：角向刚度N· m/度θ ：角向实际位移量度P：工作压力MPa A ：波纹管有效面积cm2( 查样本 ) L：补偿器中点至支座的距离m 应用实例 编辑某碳钢管道，公称通径500mm ，工作压力0.6MPa ，介质温度300° C，环境最低温度-10 °C，补偿器安装温度20° C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm ，横向位移Y=2.8mm ，角向位移θ =1.8度，已知 L=4m ，补偿器疲劳破坏次数按15000 次考虑，试计算支座A 的受力。解：（ 1）根据管道轴向位移X=32mm 。Y=2.8mm 。θ =1.8度。由样本查得0.6TNY500× 6F 的轴向位移量X0=84mm ，横向位移量： Y0=14.4mm 。角位移量： θ 0=±8度。轴向刚度： Kx=282N/mm 。横向刚度： Ky=1528N/mm 。角向刚度： Kθ =197N· m/度。用下面关系式来判断此补偿器是否满足题示要求：将上述参数代入上式：（2）对补偿器进行预变形量△X 为：因△X 为正，所以出厂前要进行“预拉伸 ”13mm。（3）支座 A 受力的计算：内压推力： F=100· P· A=100× 0.6 ×2445=14600(N) 轴向弹力： Fx=Kx· (f ·X)=282×(1/2 ×32)=4512(N) 横向弹力： Fy=Ky· Y=1528× 2.8=4278.4(N) 弯 矩...
