轴承的公差和等级对照表

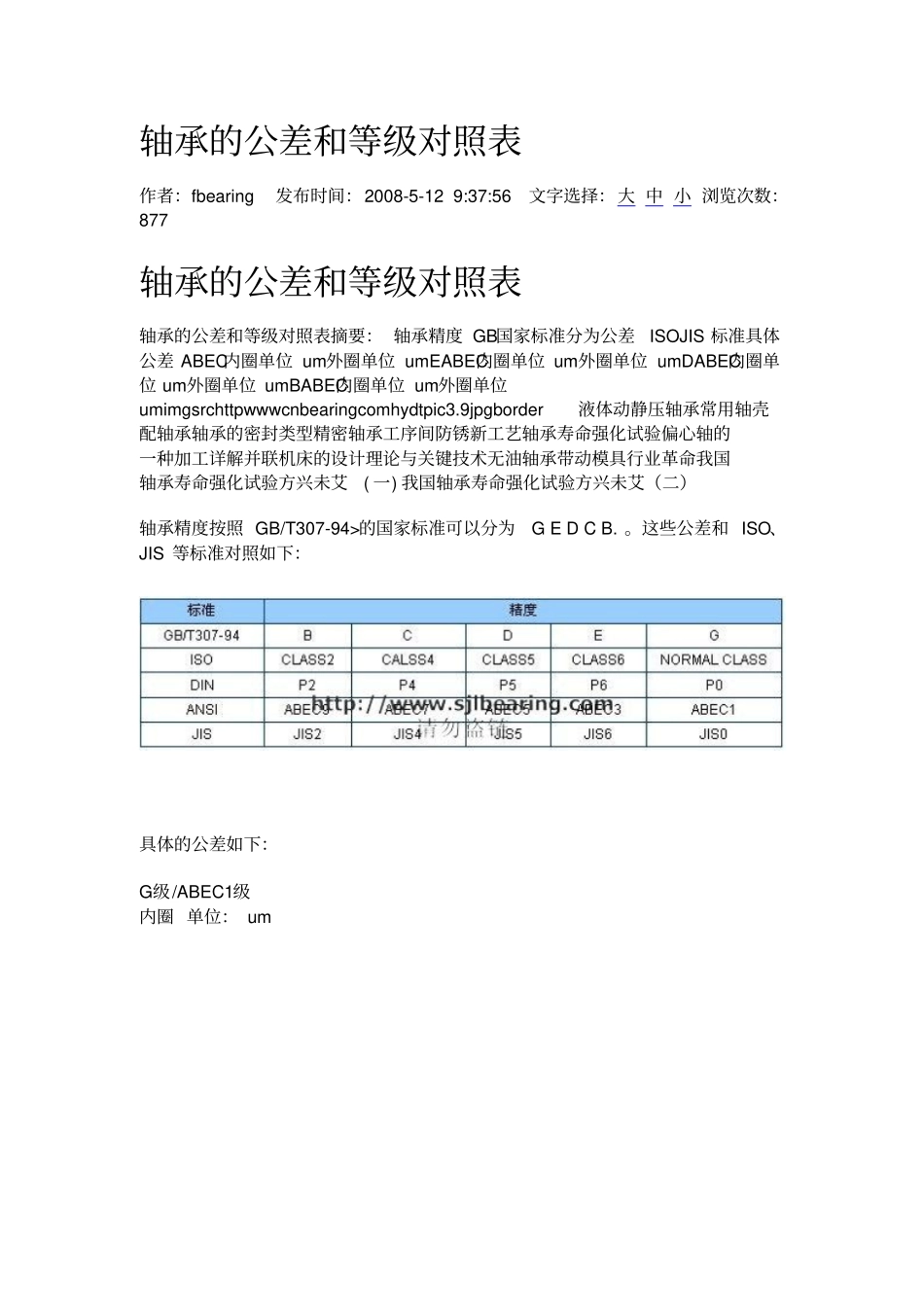

轴承的公差和等级对照表_第1页
1/7

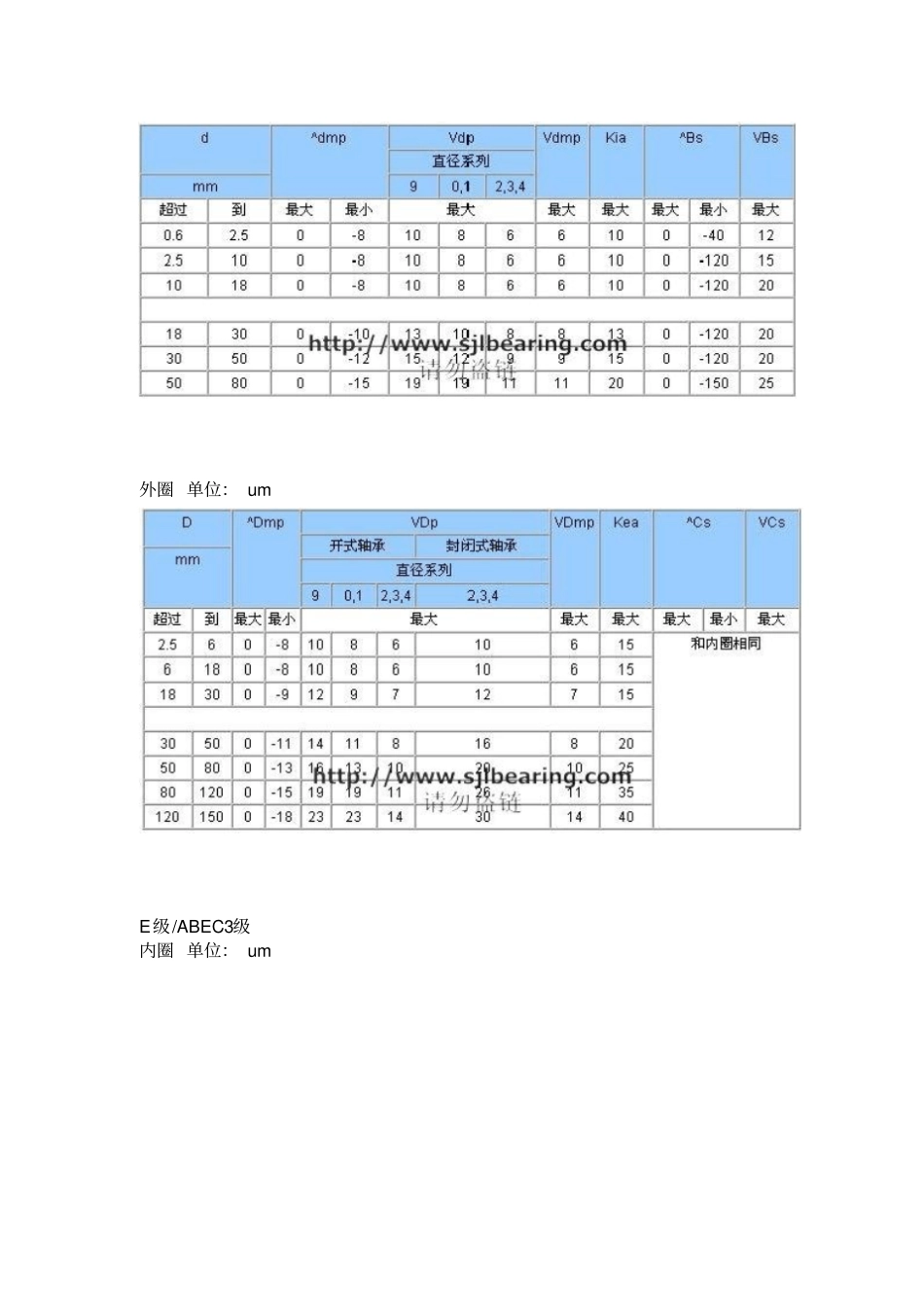

轴承的公差和等级对照表_第2页
2/7

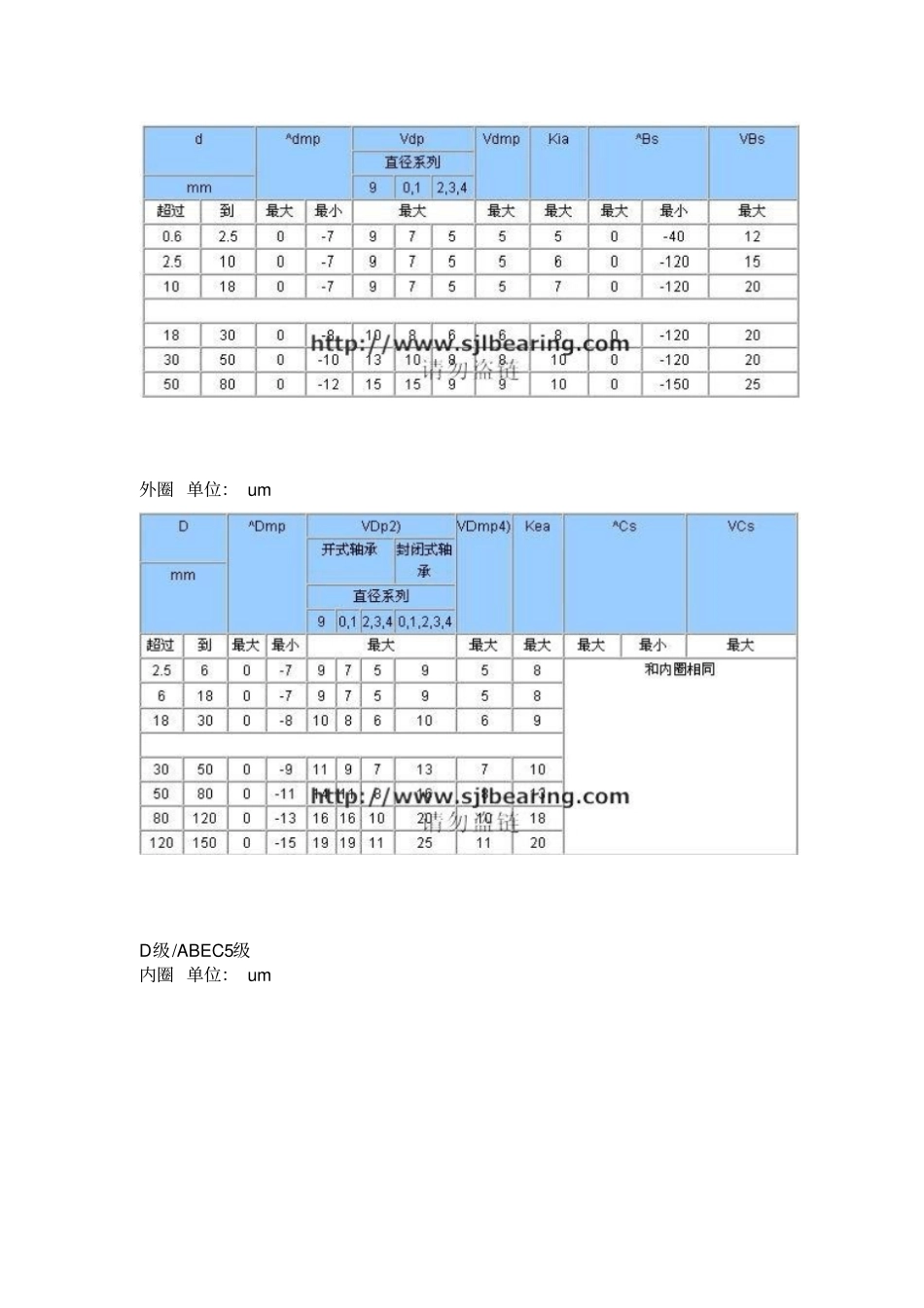

轴承的公差和等级对照表_第3页
3/7
轴承的公差和等级对照表作者:fbearing 发布时间:2008-5-12 9:37:56 文字选择:大 中 小 浏览次数:877 轴承的公差和等级对照表轴承的公差和等级对照表摘要: 轴承精度 GB国家标准分为公差ISOJIS 标准具体公差 ABEC内圈单位 um外圈单位 umEABEC内圈单位 um外圈单位 umDABEC内圈单位 um外圈单位 umBABEC内圈单位 um外圈单位umimgsrchttpwwwcnbearingcomhydtpic3.9jpgborder 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化试验偏心轴的一种加工详解并联机床的设计理论与关键技术无油轴承带动模具行业革命我国轴承寿命强化试验方兴未艾( 一) 我国轴承寿命强化试验方兴未艾(二)轴承精度按照 GB/T307-94>的国家标准可以分为G E D C B. 。这些公差和 ISO、JIS 等标准对照如下:具体的公差如下:G级/ABEC1级内圈 单位: um 外圈 单位: um E级/ABEC3级内圈 单位: um 外圈 单位: um D级/ABEC5级内圈 单位: um 外圈 单位: um B级/ABEC7级内圈 单位: um 轴承的精度等级及其选用轴承的等级具体分为四级:PO-P6-P5-P4-P2,PO 级为国家规定的标准,也是轴承行业最为普通的标准,所以也叫普通级,现国内的绝大多数的厂商也都是以生产PO 级的产品, P2 级为最高精密级!具体也技术参数也有标准的。简单总结如下:精度的基准滚动轴承的精度分(主要)尺寸精度与旋转精度。精度等级已标准化,分为0 级、 6X 级、6 级、 5 级、 4 级、 2 级六个等级。精度从 0 级起依次提高,对于一般用途0 级已足够,但在用于表1 所示条件或场合时,需要 5 级或更高的精度。以上的精度等级虽然是以ISO 标准为基准制定的,但其称呼在各国标准中有所不同。尺寸精度(与轴及外壳安装有关的项目)1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度(与旋转体跳动有关的项目)1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量轴承类型与适用精度等级轴承形式适用标准适用精度等级深沟球轴承GB307 0 级 6 级 5 级 4 级 2 级角接触球轴承0 级 6 级 5 级 4 级 2 级调心球轴承0 级圆柱滚子轴承0 级 6 级 5 级 4 级 2 级圆锥滚子轴承公制系列(...
