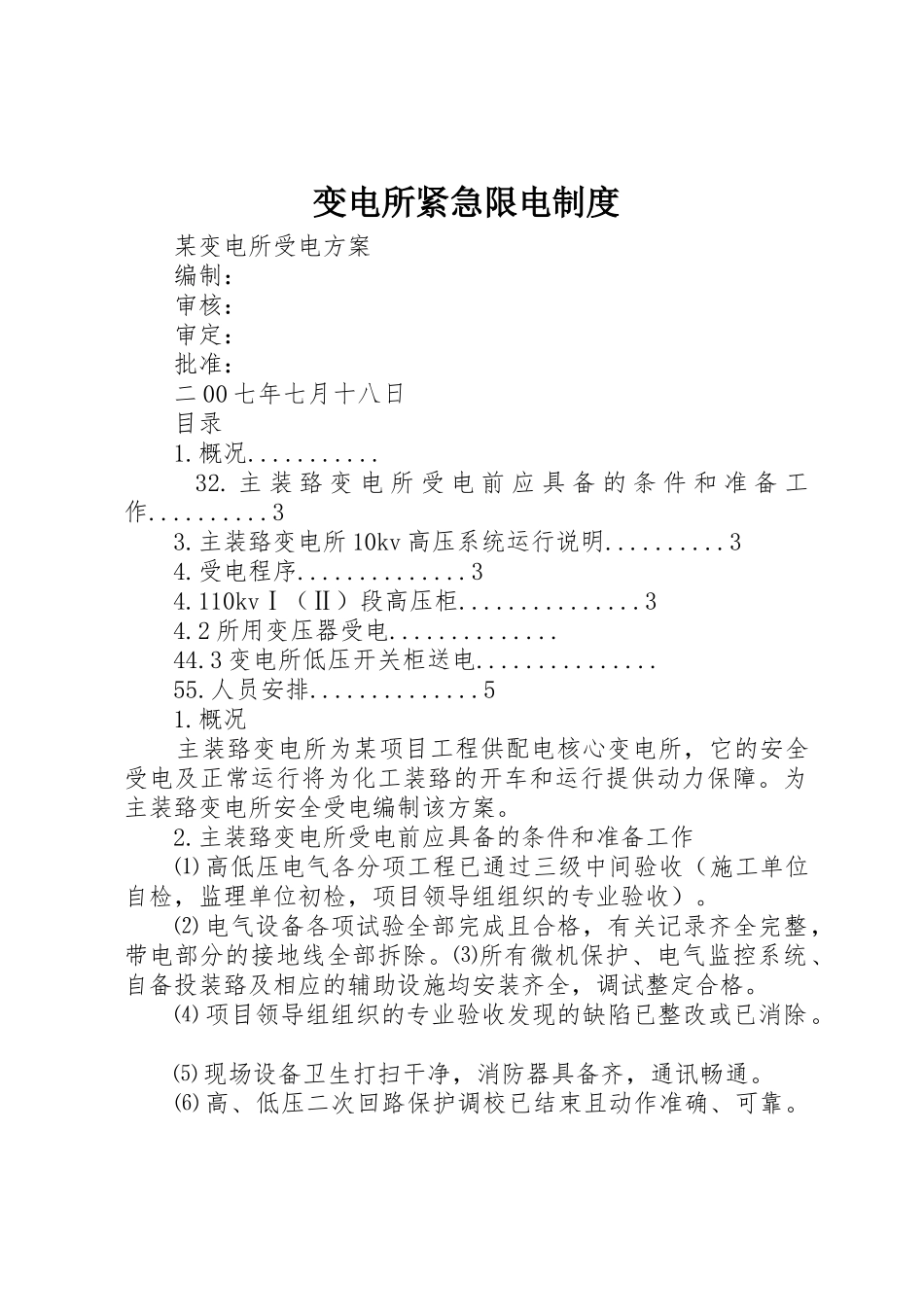

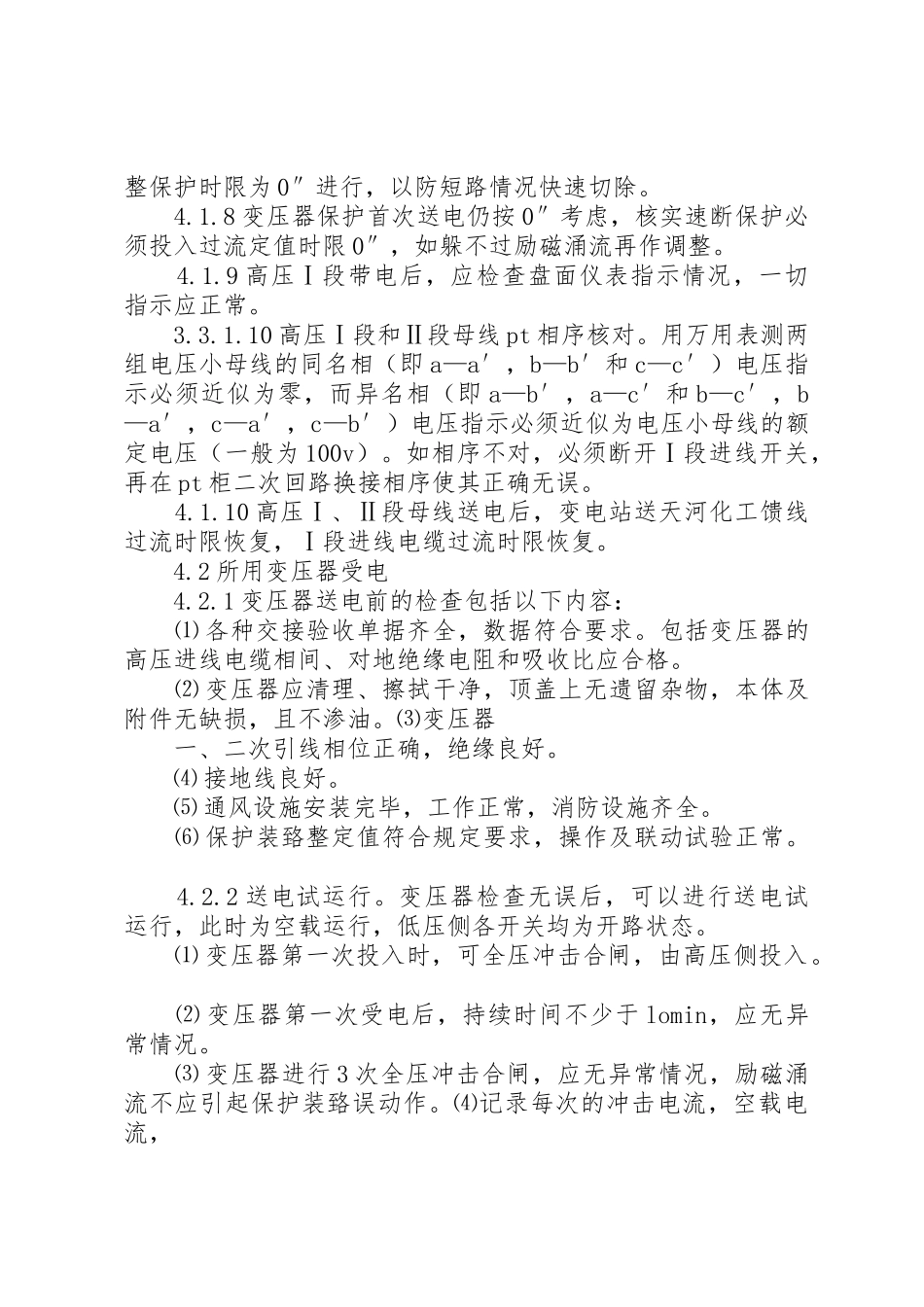

变电所紧急限电制度 某变电所受电方案 编制： 审核： 审定： 批准： 二 00 七年七月十八日 目录 1.概况........... 32. 主 装 臵 变 电 所 受 电 前 应 具 备 的 条 件 和 准 备 工作..........3 3.主装臵变电所 10kv 高压系统运行说明..........3 4.受电程序..............3 4.110kvⅠ（Ⅱ）段高压柜...............3 4.2 所用变压器受电.............. 44.3 变电所低压开关柜送电............... 55.人员安排..............5 1.概况 主装臵变电所为某项目工程供配电核心变电所，它的安全受电及正常运行将为化工装臵的开车和运行提供动力保障。为主装臵变电所安全受电编制该方案。 2.主装臵变电所受电前应具备的条件和准备工作 ⑴ 高低压电气各分项工程已通过三级中间验收（施工单位自检，监理单位初检，项目领导组组织的专业验收）。 ⑵ 电气设备各项试验全部完成且合格，有关记录齐全完整，带电部分的接地线全部拆除。⑶所有微机保护、电气监控系统、自备投装臵及相应的辅助设施均安装齐全，调试整定合格。 ⑷ 项目领导组组织的专业验收发现的缺陷已整改或已消除。 ⑸ 现场设备卫生打扫干净，消防器具备齐，通讯畅通。 ⑹ 高、低压二次回路保护调校已结束且动作准确、可靠。 ⑺ 各类开关应跳合自如。 ⑻ 盘上仪表已较验且应指示正确、可靠。 ⑼ 配齐试验合格的安全工具，如验电器、绝缘手套、绝缘靴及临时接地线等，配电室的操作走廊必须铺设橡皮地毯。 ⑽ 备好警告标志牌如“止步，高压危险”，“禁止合闸，有人工作”等。 ⑾ 受电方案必须经启动试运行指挥组批准，并向参加次项工作的人员交底。 3.主装臵变电所 10kv 高压系统运行说明 主装臵变电所 10kv 高压系统，设计运行方式为单母线分Ⅰ、Ⅱ段，由Ⅰ、Ⅱ段进线开关两路分别供电，10kvⅠ、Ⅱ段母联开关，在正常情况下处于断开位臵，母联开关打至备自投自动投用状态。当任一段进线电源发生故障跳闸，母联备自投装臵自动合闸，从而保证本变电所能正常运行。现变电所实际运行方式为一路电源从变电站供电（Ⅰ段进线开关受电），在受电前，把Ⅱ段进线开关退出，母联开关合上，并把母联选择开关打至退出位臵。 4.受电程序 4.110kvⅠ（Ⅱ）段高压柜 4.1.1 受电前对所有开关柜及柜内母线均应进行外观检查如有无连接螺丝松动及碰铁现象。 4.1.2 检查所有高压开关馈线柜是否在分断位臵。 4.1.3.用 2500v 摇表检测柜...
