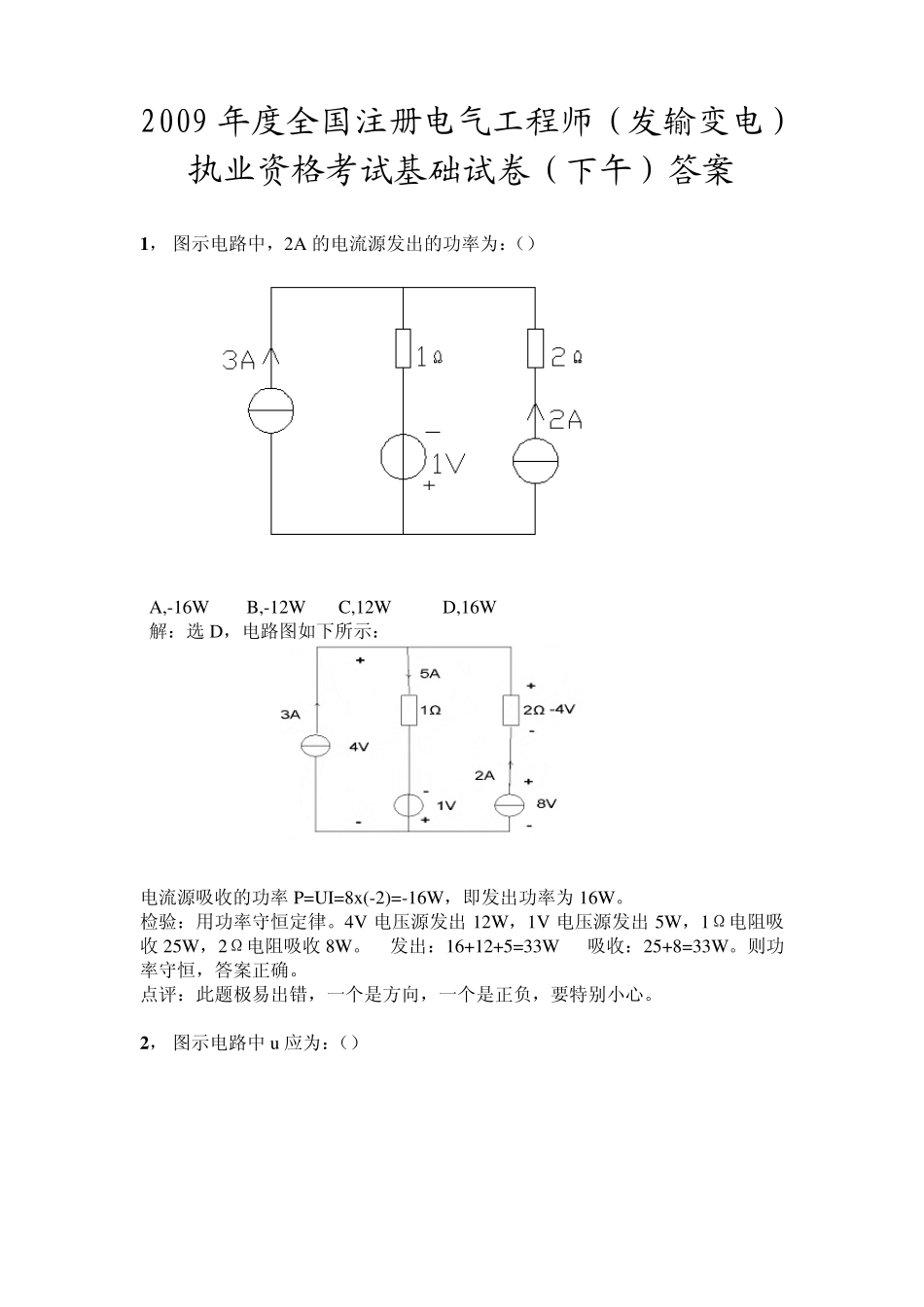

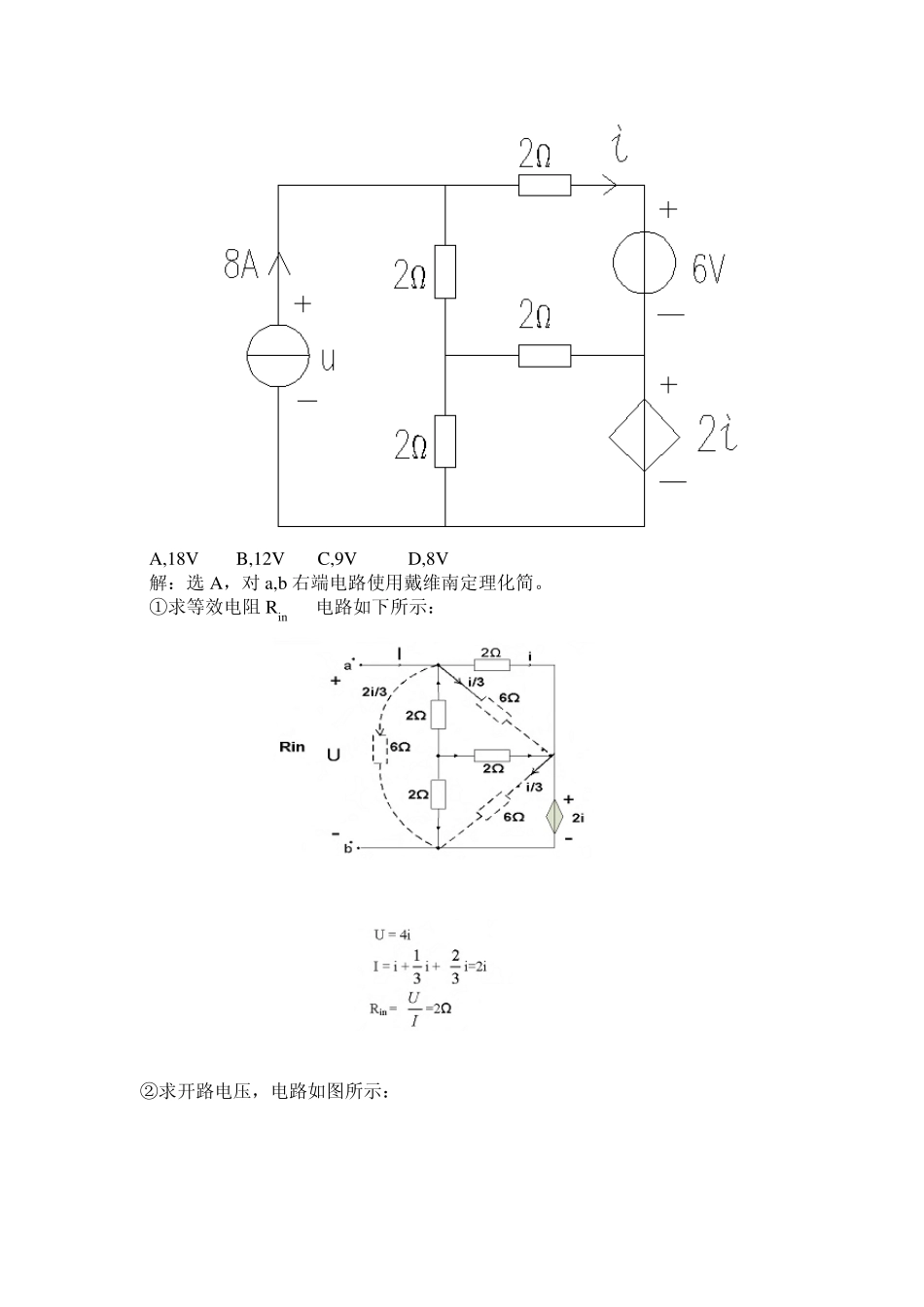

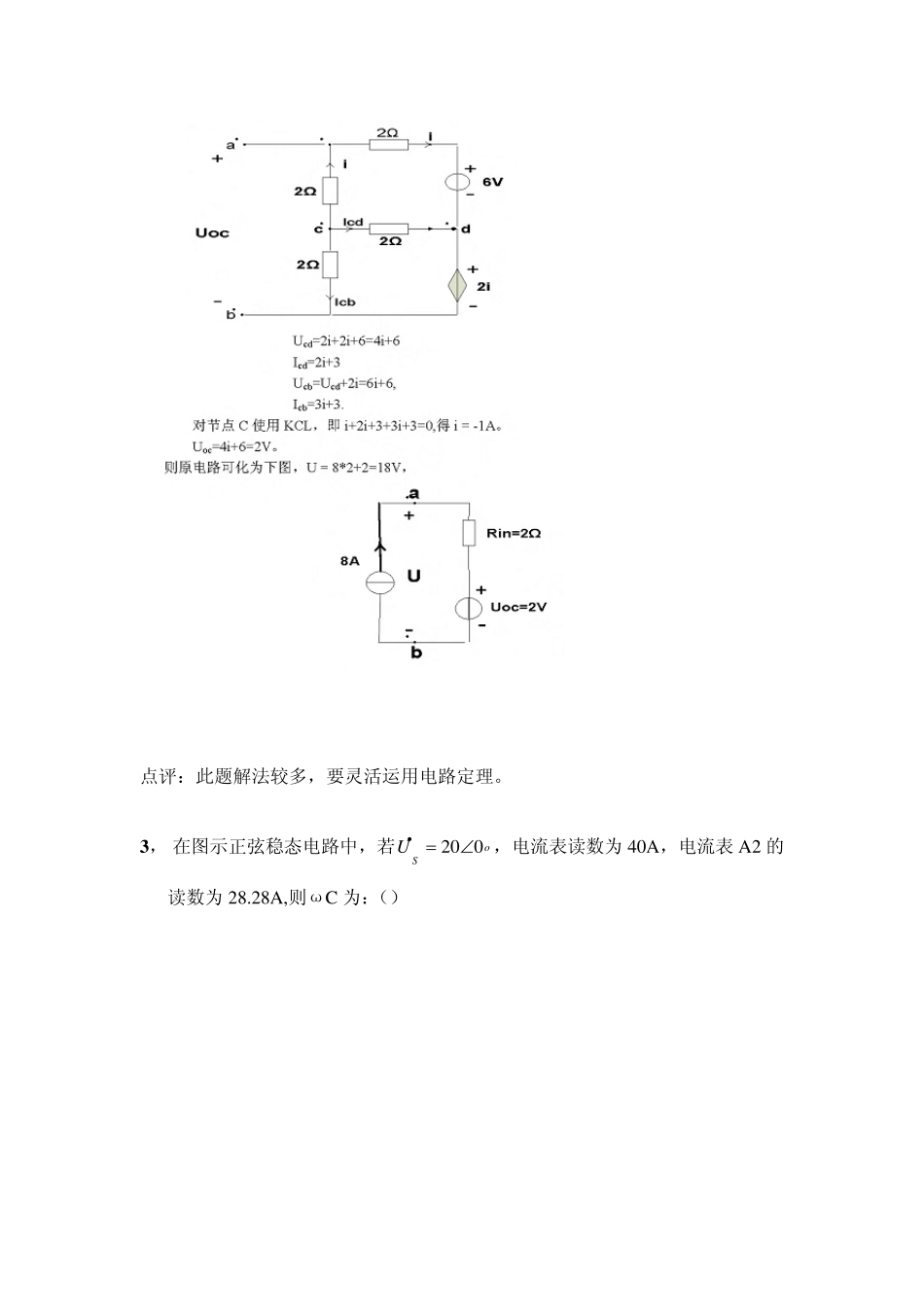

2009 年度全国注册电气工程师（发输变电）执业资格考试基础试卷（下午）答案 1， 图示电路中，2A 的电流源发出的功率为：（） A,-16W B,-12W C,12W D,16W 解：选D，电路图如下所示： 电流源吸收的功率P=UI=8x(-2)=-16W，即发出功率为16W。 检验：用功率守恒定律。4V 电压源发出12W，1V 电压源发出5W，1Ω电阻吸收25W，2Ω电阻吸收8W。 发出：16+12+5=33W 吸收：25+8=33W。则功率守恒，答案正确。 点评：此题极易出错，一个是方向，一个是正负，要特别小心。 2， 图示电路中u应为：（） A,18V B,12V C,9V D,8V 解：选A，对a,b 右端电路使用戴维南定理化简。 ①求等效电阻 Rin 电路如下所示： ②求开路电压，电路如图所示： 点评：此题解法较多，要灵活运用电路定理。 3， 在图示正弦稳态电路中，若oSU020∠=•，电流表读数为40A，电流表A2 的读数为28.28A,则ωC 为：（） A,12−Ω B, 15.0−Ω C, 15.2−Ω D, 11−Ω 解：选A 4， 图示电路为含耦合电感的正弦稳态电路，当开关S闭合时，•U 为（） 解：选C ，法一：先来看下知识点（详见邱关源《电路》） 5， 图示电路中非正弦周期电路，若( )VtttUoos)203000cos(250)451000cos(250100−+++=，R=10Ω，L1=1H，C1=1uF，C2=125Uf，则电阻 R 吸收的平均功率 P 为：（） A,200W B,250W C,150W D,300W 6 ,图示电路中，已知U=0.5V，i=1A，则R 为（） A,Ω−31 B, Ω31 C, Ω21 D, Ω−21 解：选B，该题具有一定迷惑性。题中并未告知Us等于多少，其实本题完全不用管U 左边的电压源和电阻，把U 看成0.5V 电源即可，如下图： 相信该图大家都会做了，简单利用KCL,KVL 变换即可得出15.15.0=−+−−RRRR 即可轻松解得R=1/3Ω。 7， 8 Cω1 为： A,30Ω B,25Ω C,15Ω D,10Ω 11， 12，若电路中L=1H，C=100PF 时恰好XL=XC，则此时角频ω为（）： A,105rad/s B,1010 rad/s C,102 rad/s D,104 rad/s 解：选 A。XL=ωL , XC =ωC , XL=XC， 则sradLC/1 01 01 0 011151 2=××==−ω 13， 14，正弦电流通过电容元件时，下列关系正确的是： A,CIUCω= B,∗∗−=ICjU Cω C,dtIdCU C∗∗= D,2π+Ψ=ΨIU 解：选B。 15，终端短路的无损耗传输线的长度为波长的多少倍时，其入端阻抗的绝对值不等于特性阻抗？（） A,9/8 倍 B，7/8 倍 C，3/2 倍 D，5/8 倍 解：选C 知识点，无损耗均匀传输...
