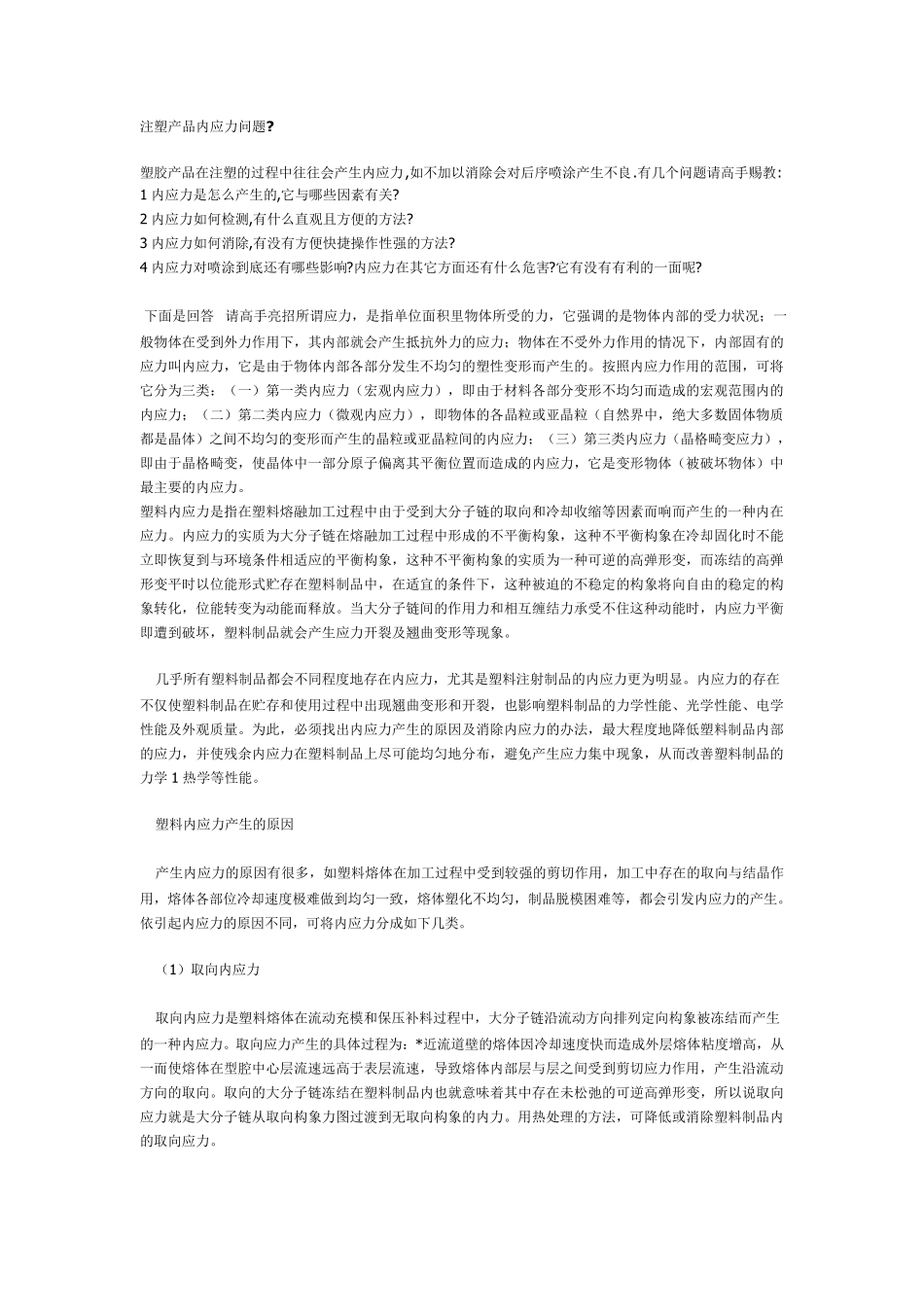

注塑产品内应力问题? 塑胶产品在注塑的过程中往往会产生内应力,如不加以消除会对后序喷涂产生不良.有几个问题请高手赐教: 1 内应力是怎么产生的,它与哪些因素有关? 2 内应力如何检测,有什么直观且方便的方法? 3 内应力如何消除,有没有方便快捷操作性强的方法? 4 内应力对喷涂到底还有哪些影响?内应力在其它方面还有什么危害?它有没有有利的一面呢? 下面是回答 请高手亮招所谓应力，是指单位面积里物体所受的力，它强调的是物体内部的受力状况；一般物体在受到外力作用下，其内部就会产生抵抗外力的应力；物体在不受外力作用的情况下，内部固有的应力叫内应力，它是由于物体内部各部分发生不均匀的塑性变形而产生的。按照内应力作用的范围，可将它分为三类：（一）第一类内应力（宏观内应力），即由于材料各部分变形不均匀而造成的宏观范围内的内应力；（二）第二类内应力（微观内应力），即物体的各晶粒或亚晶粒（自然界中，绝大多数固体物质都是晶体）之间不均匀的变形而产生的晶粒或亚晶粒间的内应力；（三）第三类内应力（晶格畸变应力），即由于晶格畸变，使晶体中一部分原子偏离其平衡位置而造成的内应力，它是变形物体（被破坏物体）中最主要的内应力。 塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而响而产生的一种内在应力。内应力的实质为大分子链在熔融加工过程中形成的不平衡构象，这种不平衡构象在冷却固化时不能立即恢复到与环境条件相适应的平衡构象，这种不平衡构象的实质为一种可逆的高弹形变，而冻结的高弹形变平时以位能形式贮存在塑料制品中，在适宜的条件下，这种被迫的不稳定的构象将向自由的稳定的构象转化，位能转变为动能而释放。当大分子链间的作用力和相互缠结力承受不住这种动能时，内应力平衡即遭到破坏，塑料制品就会产生应力开裂及翘曲变形等现象。 几乎所有塑料制品都会不同程度地存在内应力，尤其是塑料注射制品的内应力更为明显。内应力的存在不仅使塑料制品在贮存和使用过程中出现翘曲变形和开裂，也影响塑料制品的力学性能、光学性能、电学性能及外观质量。为此，必须找出内应力产生的原因及消除内应力的办法，最大程度地降低塑料制品内部的应力，并使残余内应力在塑料制品上尽可能均匀地分布，避免产生应力集中现象，从而改善塑料制品的力学1 热学等性能。 塑料内应力产生的原因 产生内应力的原因有很多，如塑料熔体在加工过程中受到较强的剪切作用，加工中存...
