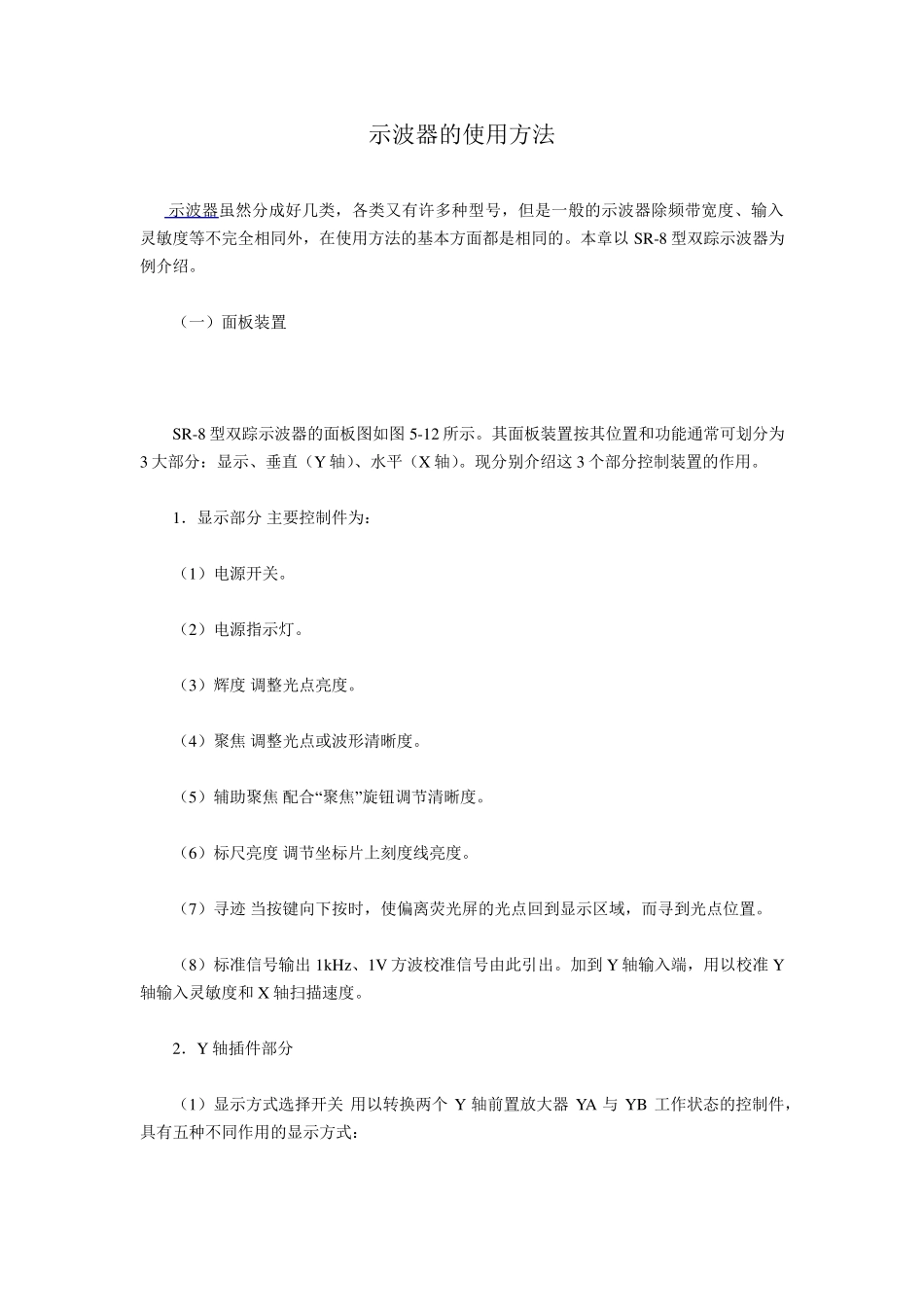

示波器的使用方法 示波器虽然分成好几类,各类又有许多种型号,但是一般的示波器除频带宽度、输入灵敏度等不完全相同外,在使用方法的基本方面都是相同的
本章以 SR-8 型双踪示波器为例介绍
(一)面板装置 SR-8 型双踪示波器的面板图如图 5-12 所示
其面板装置按其位置和功能通常可划分为3 大部分:显示、垂直(Y 轴)、水平(X 轴)
现分别介绍这 3 个部分控制装置的作用
1.显示部分 主要控制件为: (1)电源开关
(2)电源指示灯
(3)辉度 调整光点亮度
(4)聚焦 调整光点或波形清晰度
(5)辅助聚焦 配合“聚焦”旋钮调节清晰度
(6)标尺亮度 调节坐标片上刻度线亮度
(7)寻迹 当按键向下按时,使偏离荧光屏的光点回到显示区域,而寻到光点位置
(8)标准信号输出 1kHz、1V 方波校准信号由此引出
加到Y 轴输入端,用以校准Y轴输入灵敏度和 X 轴扫描速度

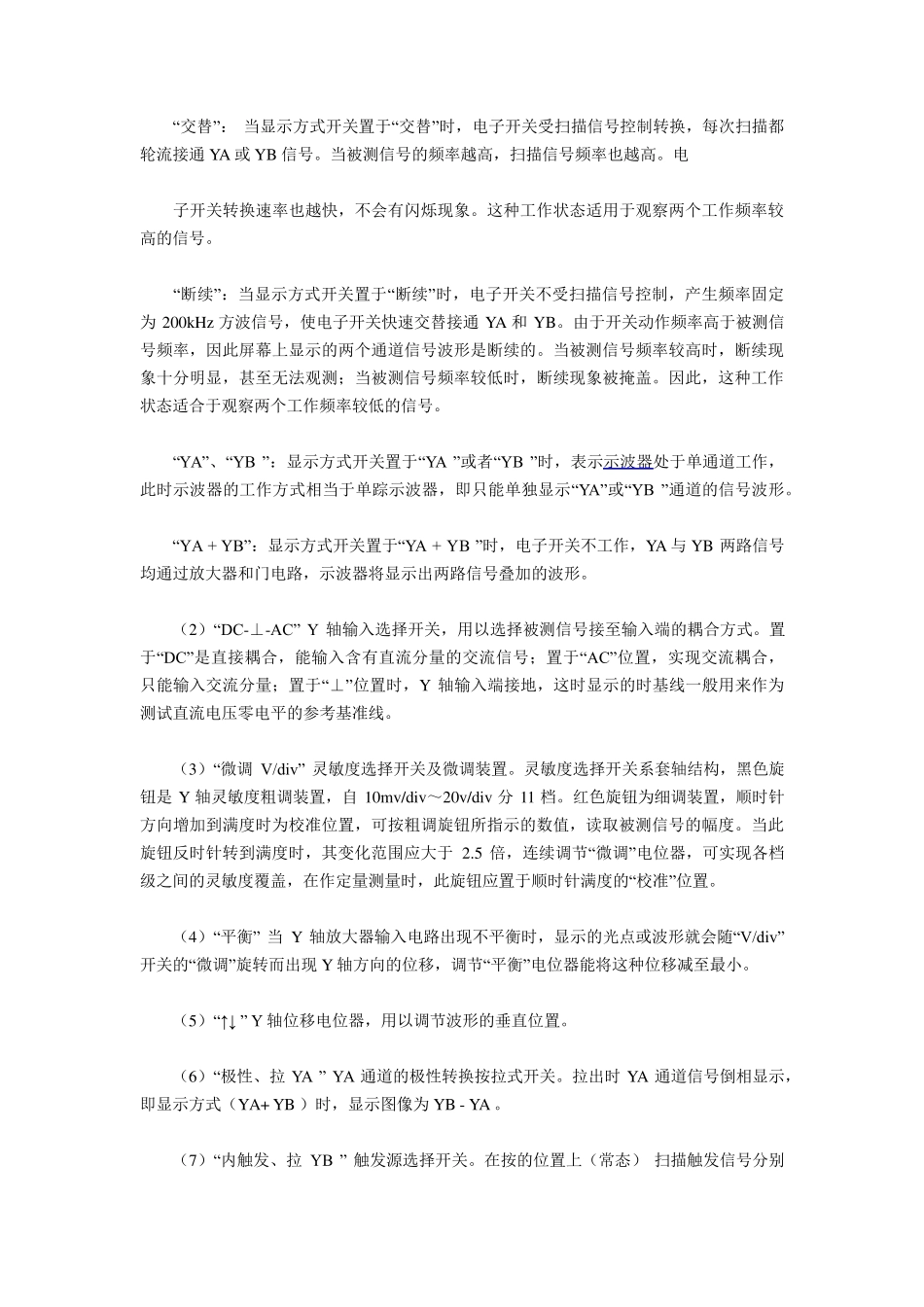

2.Y 轴插件部分 (1)显示方式选择 开关 用以转 换 两 个 Y 轴前 置放 大器YA 与YB 工 作状 态 的控制件,具 有五 种不同作用的显示方式: “交替”: 当显示方式开关置于“交替”时,电子开关受扫描信号控制转换,每次扫描都轮流接通YA 或YB 信号
当被测信号的频率越高,扫描信号频率也越高
电 子开关转换速率也越快,不会有闪烁现象
这种工作状态适用于观察两个工作频率较高的信号
“断续”:当显示方式开关置于“断续”时,电子开关不受扫描信号控制,产生频率固定为200kHz 方波信号,使电子开关快速交替接通YA 和YB
由于开关动作频率高于被测信号频率,因此屏幕上显示的两个通道信号波形是断续的
当被测信号频率较高时,断续现象十分明显,甚至无法观测;当被测信号频率较低时,断续现象被掩盖
因此,这种工作状态适合于观察两个工作频率较低的信号

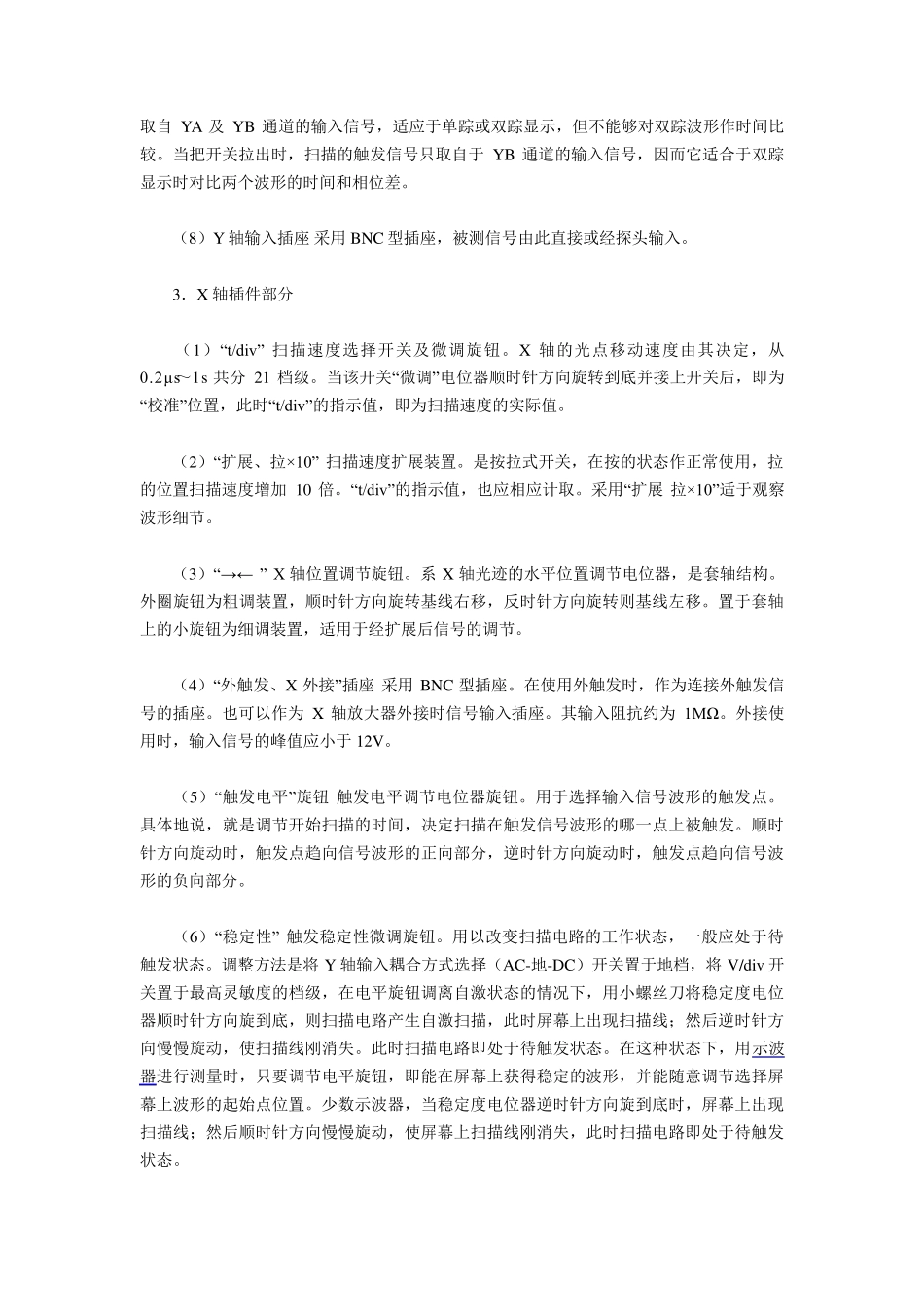

“YA”、“YB ”:显示方式开关置于
