洗衣机定时正反转控制课程设计报告

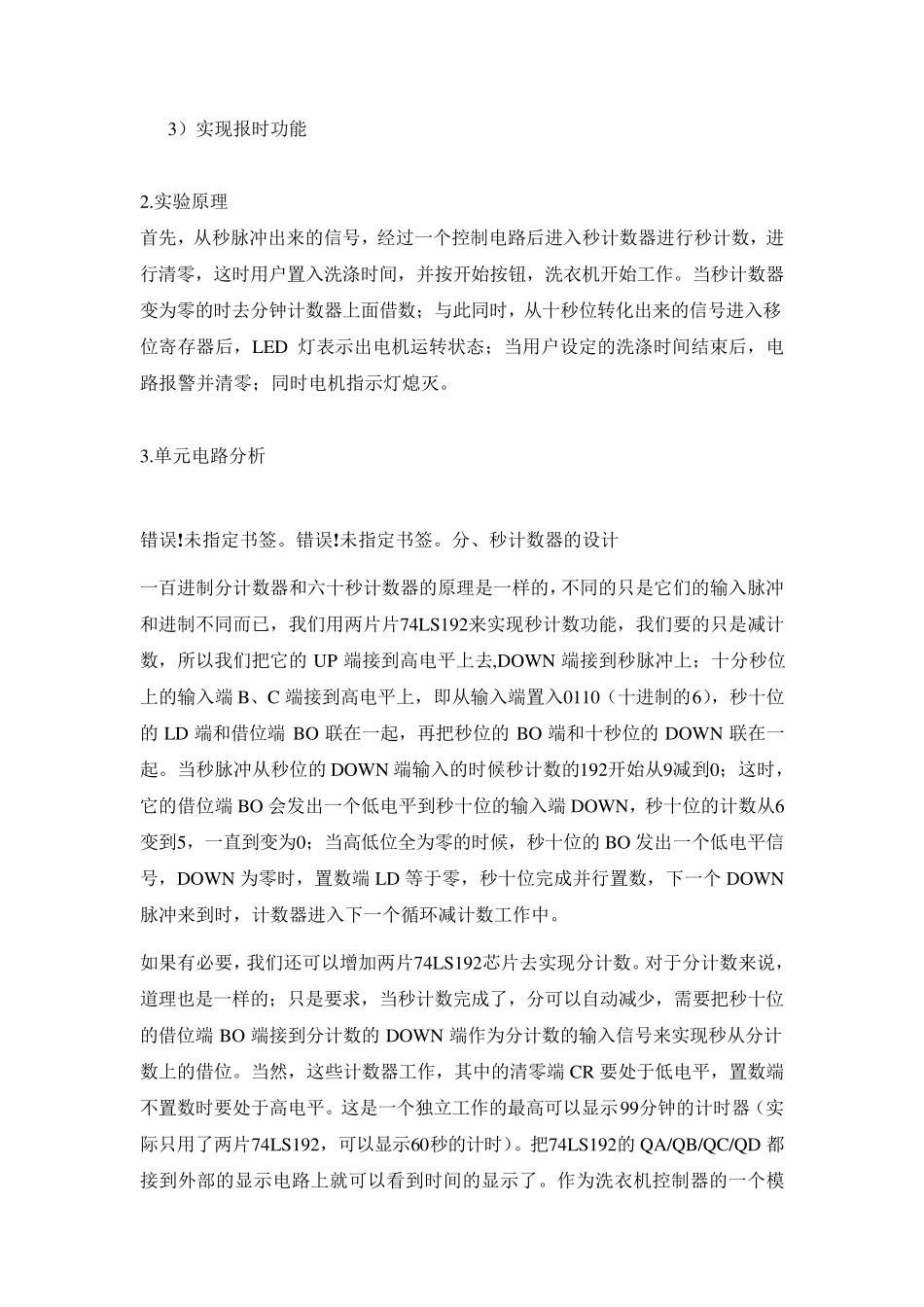

洗衣机定时正反转控制 洗衣机定时正反转控制设计报告 一：设计内容 洗衣机完成洗涤过程，关键是对洗衣机内的电动机的运行进行合理的控制，保证洗涤过程的有效、节约、方便等。 本题任务是：用中规模集成电路实现洗衣机总洗涤时间、定时正反转及洗涤强度控制。 二：设计内容及要求 1. 完成洗涤电机实现“正转→停止→反转→停止→正转→……”的工作循环。 2. 用倒计时的方法，数字显示当前状态的剩余时间. 3. 洗涤强度分强、弱两挡。 强档：正转（10 秒）→停（3 秒）→反转（10 秒）→停（3 秒）→正转（10 秒）； 弱档：正转（7 秒）→停（3 秒）→反转（5 秒）→停（3 秒）→正转（7秒）。 4.可设置总的洗涤时间，总的洗涤时间结束时，有声光报警提示。 三 设计思路及原理 从设计的要求看，要求实现正转反转暂停，实际上又没有电机给我们接上，这可以用计数器的四个状态来表示，同时用四个 LED 灯的来显示（实际连电路时由于过于复杂而没有接），此试验可设置总的洗涤时间，理所当然要用分秒计数器。接下来脉冲是一定的，我们用555 单稳触发器来作为秒脉冲，用秒的十位接到分的脉冲端，当秒的十位需要借位时表示一分钟。还有个问题当洗涤的时间到了要报警，可用发光二极管或 灯来显示。强弱档可用两片74LS153、一片 双JK触发器 74LS76 和 一片 74LS192 来实现，其 中前两者 连为四进制计数器，每 个状态分别 表示正转、停、反转、停，同时输 出 端接到减 法器 74LS192 的输 入 端给以置数，当减到0 时输出接到74LS153 的脉冲端进入下一个状态。如此循环。总的洗涤时间另外用四片74LS192 来实现，分别为秒的个位、十位；分的个位、十位。可设置最长时间为99 分钟。(真实连电路时只用了两片作为秒的个位及十位，总时间为60 秒，方便老师验收检查一个周期）。现在大体上就是这样，因此可得出洗衣机系统的框图如下 四:设计分析 A.分秒计时器 1 .设计要求： 1 ）实现以秒的速度进行加计数循环，以分的速度进行减计数循环 2 ）实现定时功能，以秒的速度预置定时的时间，然后以分的速度进行计时，时间过后应锁定在零的状态。 置数输入端 倒计时数码显示 置数控制端 时钟输入 溢出信号 置数组合逻辑 倒计时结束判别 时钟信号 时钟输入 状态计数器 状态输出 驱动 电机 强档 弱档 3）实现报时功能 2.实验原理 首先，从秒脉冲出来的信号，经过一个控制电路后进入秒计数器进...
