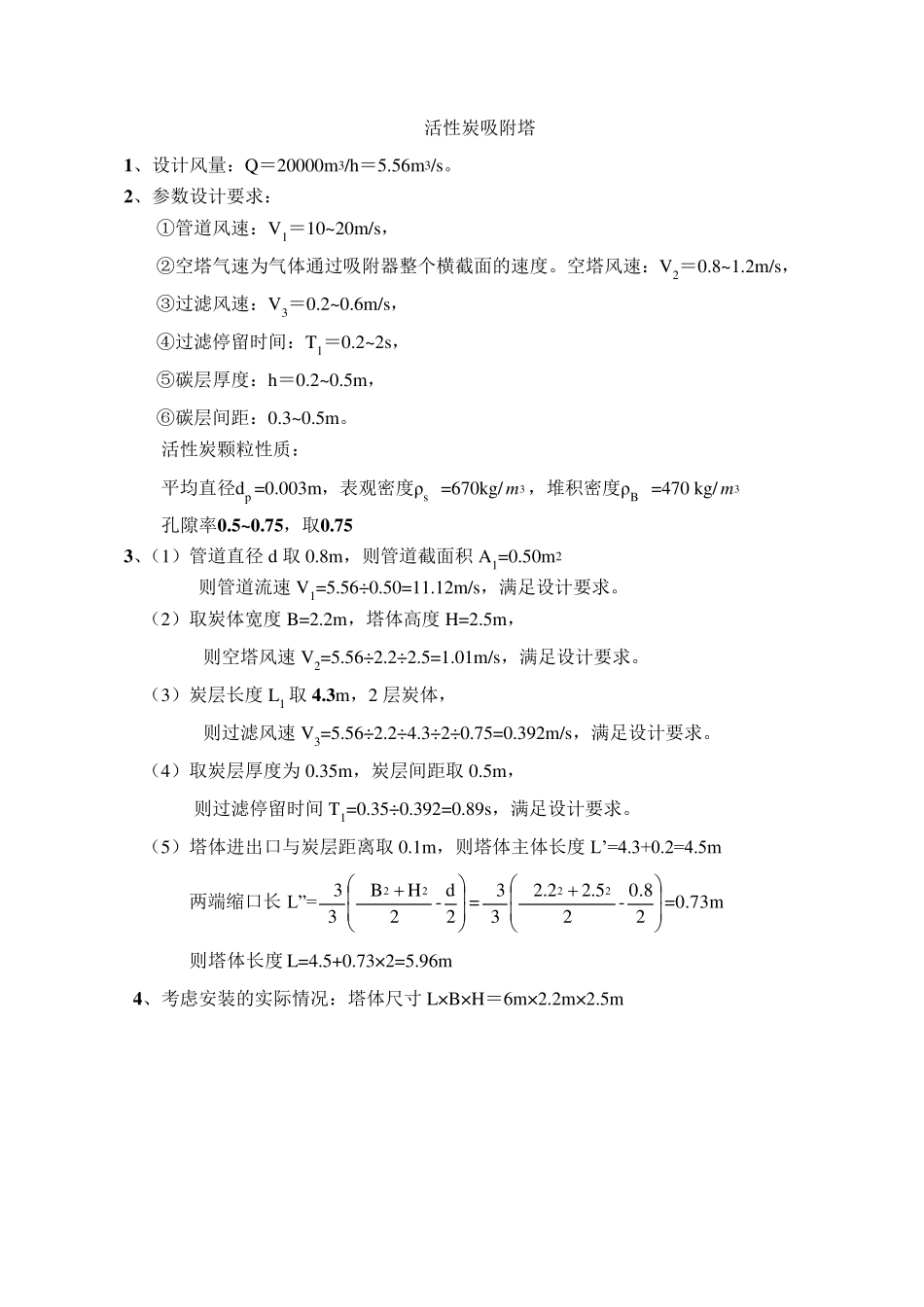

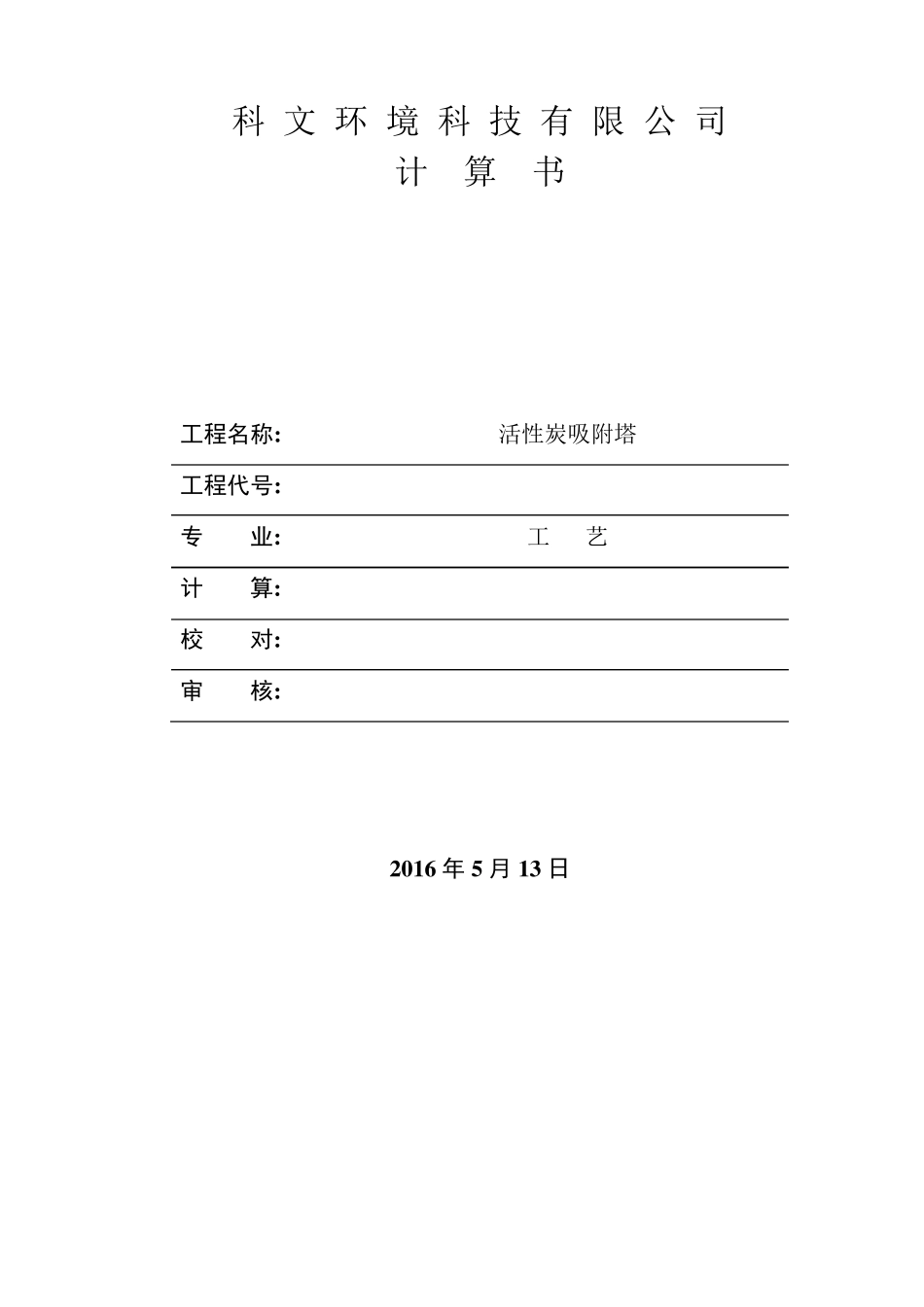

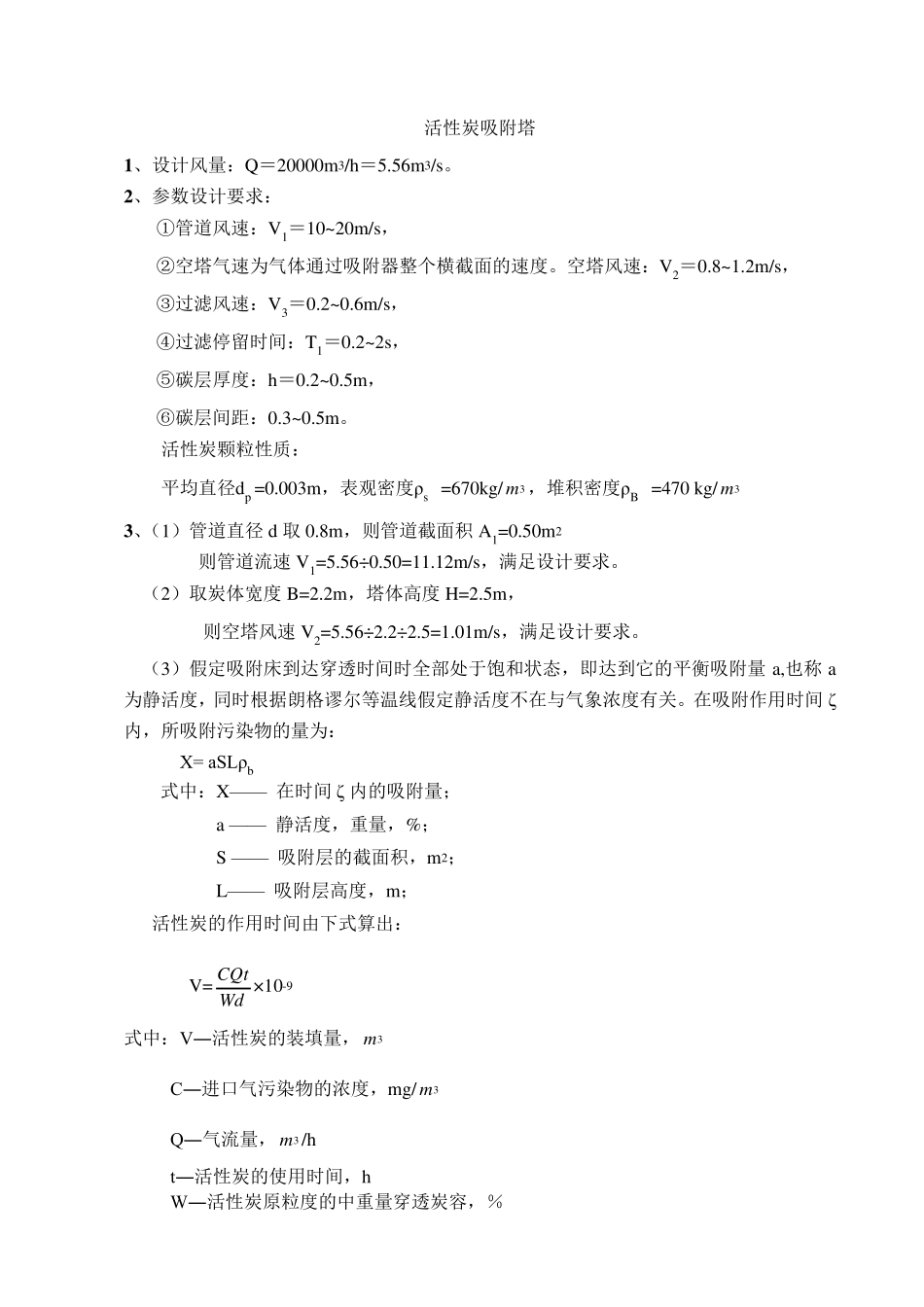

科 文 环 境 科 技 有 限 公 司 计 算 书 工程名称: 活性炭吸附塔 工程代号: 专 业: 工 艺 计 算: 校 对: 审 核: 2016 年 5 月 13 日 活性炭吸附塔 1、设计风量:Q=20000m3/h=5.56m3/s。 2、参数设计要求: ①管道风速:V1=10~20m/s, ②空塔气速为气体通过吸附器整个横截面的速度。空塔风速:V2=0.8~1.2m/s, ③过滤风速:V3=0.2~0.6m/s, ④过滤停留时间:T1=0.2~2s, ⑤碳层厚度:h=0.2~0.5m, ⑥碳层间距:0.3~0.5m。 活性炭颗粒性质: 平均直径dp =0.003m,表观密度ρs =670kg/3m ,堆积密度ρB =470 kg/3m 孔隙率0.5~0.75,取0.75 3、(1)管道直径 d 取 0.8m,则管道截面积 A1=0.50m2 则管道流速 V1=5.56÷0.50=11.12m/s,满足设计要求。 (2)取炭体宽度 B=2.2m,塔体高度 H=2.5m, 则空塔风速 V2=5.56÷2.2÷2.5=1.01m/s,满足设计要求。 (3)炭层长度 L1 取 4.3m,2 层炭体, 则过滤风速 V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s,满足设计要求。 (4)取炭层厚度为 0.35m,炭层间距取 0.5m, 则过滤停留时间 T1=0.35÷0.392=0.89s,满足设计要求。 (5)塔体进出口与炭层距离取 0.1m,则塔体主体长度 L’=4.3+0.2=4.5m 两端缩口长 L”=2d-2HB3322=20.8-25.22.23322=0.73m 则塔体长度 L=4.5+0.73×2=5.96m 4、考虑安装的实际情况:塔体尺寸 L×B×H=6m×2.2m×2.5m 活性炭吸附塔 1 、设计风量:Q=20000m3/h=5.56m3/s。 2 、参数设计要求: ①管道风速:V1=10~20m/s, ②空塔气速为气体通过吸附器整个横截面的速度。空塔风速:V2=0.8~1.2m/s, ③过滤风速:V3=0.2~0.6m/s, ④过滤停留时间:T1=0.2~2s, ⑤碳层厚度:h=0.2~0.5m, ⑥碳层间距:0.3~0.5m。 活性炭颗粒性质: 平均直径dp =0.003m,表观密度ρs =670kg/3m ,堆积密度ρB =470 kg/3m 3 、(1)管道直径 d 取 0.8m,则管道截面积 A1=0.50m2 则管道流速 V1=5.56÷0.50=11.12m/s,满足设计要求。 (2)取炭体宽度 B=2.2m,塔体高度 H=2.5m, 则空塔风速 V2=5.56÷2.2÷2.5=1.01m/s,满足设计要求。 (3)假定吸附床到达穿透时间时全部处于饱和状态,即达到它的平衡吸附量a,也称 a 为静活度,同时根据朗格谬尔等温线假定静活度不在与气象浓度有关。在吸附作用时间 ζ内,所吸附污染物的量为: X= aSL...
