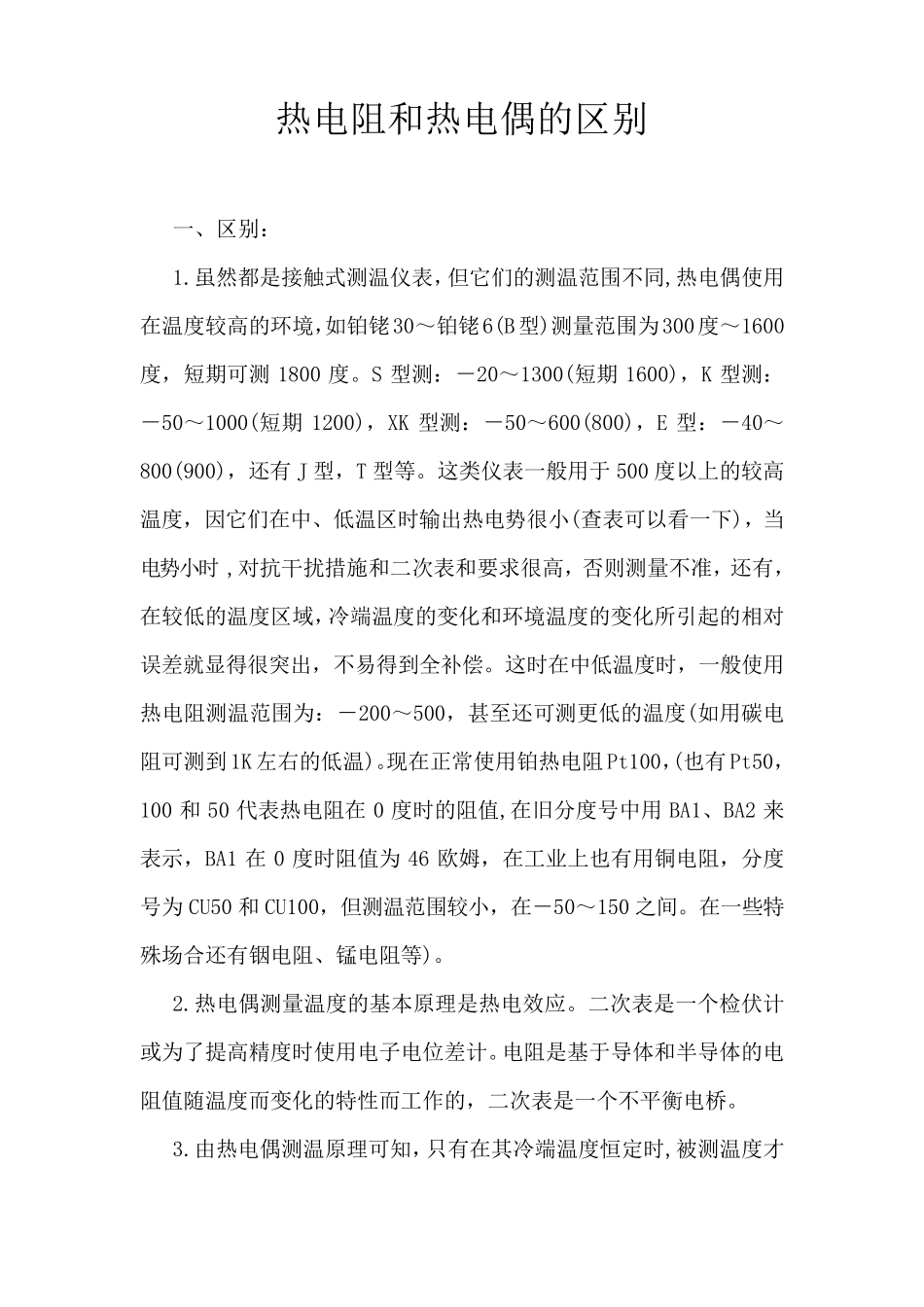

热电阻与热电偶的区别_第1页
1/7

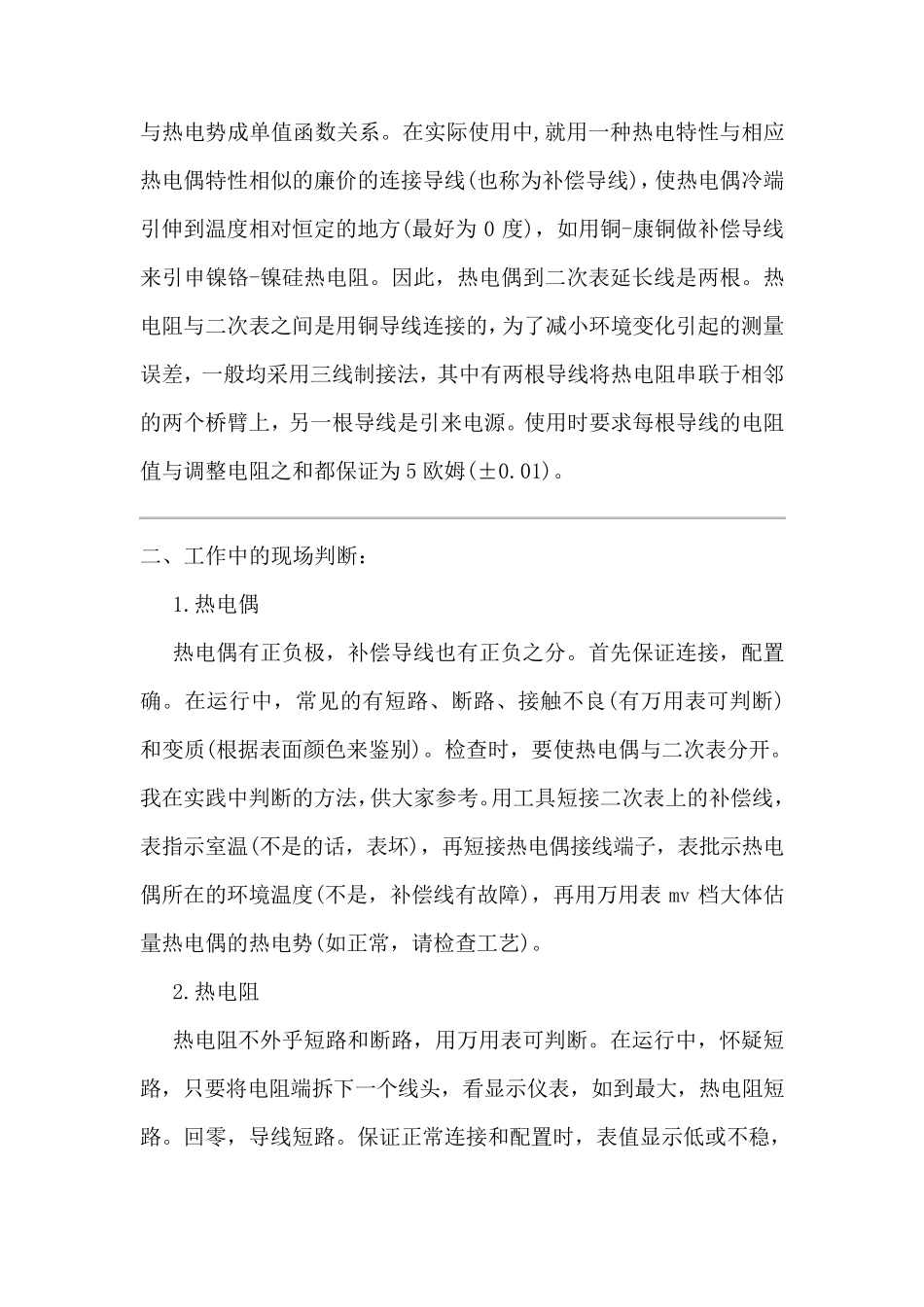

热电阻与热电偶的区别_第2页
2/7

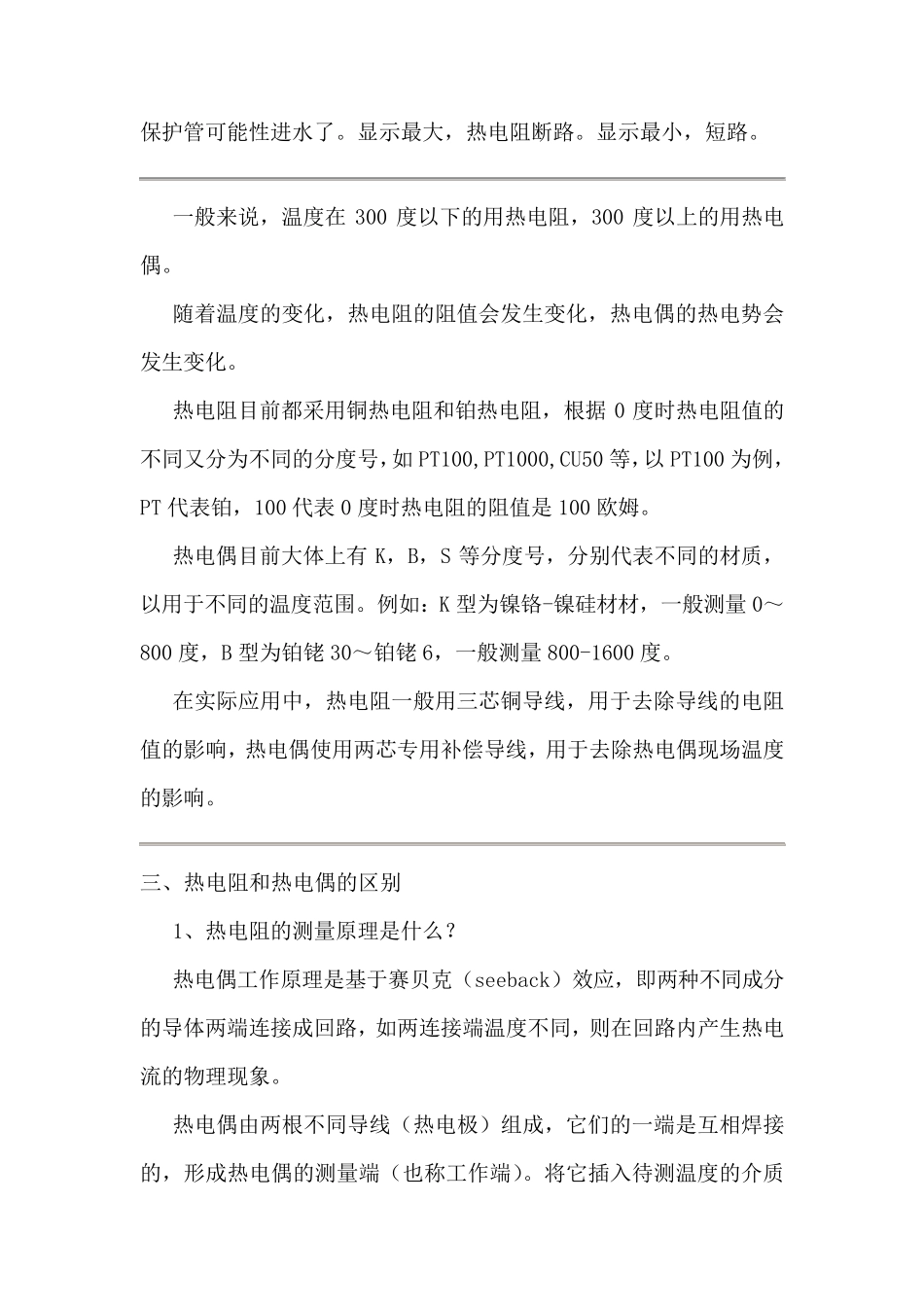

热电阻与热电偶的区别_第3页
3/7
热电阻和热电偶的区别 一、区别: 1.虽然都是接触式测温仪表,但它们的测温范围不同,热电偶使用在温度较高的环境,如铂铑30~铂铑6(B型)测量范围为300度~1600度,短期可测 1800 度。S 型测:-20~1300(短期 1600),K 型测:-50~1000(短期 1200),XK 型测:-50~600(800),E 型:-40~800(900),还有 J 型,T 型等。这类仪表一般用于 500 度以上的较高温度,因它们在中、低温区时输出热电势很小(查表可以看一下),当电势小时 ,对抗干扰措施和二次表和要求很高,否则测量不准,还有,在较低的温度区域,冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出,不易得到全补偿。这时在中低温度时,一般使用热电阻测温范围为:-200~500,甚至还可测更低的温度(如用碳电阻可测到1K 左右的低温)。现在正常使用铂热电阻Pt100,(也有 Pt50, 100 和50 代表热电阻在 0 度时的阻值,在旧分度号中用 BA1、BA2 来表示,BA1 在 0 度时阻值为 46 欧姆,在工业上也有用铜电阻,分度号为 CU50 和CU100,但测温范围较小,在-50~150 之间。在一些特殊场合还有铟电阻、锰电阻等)。 2.热电偶测量温度的基本原理是热电效应。二次表是一个检伏计或为了提高精度时使用电子电位差计。电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的,二次表是一个不平衡 电桥 。 3.由 热电偶测温原理可知 ,只 有在其 冷端温度恒 定 时,被 测温度才 与热电势成单值函数关系。在实际使用中,就用一种热电特性与相应热电偶特性相似的廉价的连接导线(也称为补偿导线),使热电偶冷端引伸到温度相对恒定的地方(最好为0 度),如用铜-康铜做补偿导线来引申镍铬-镍硅热电阻。因此,热电偶到二次表延长线是两根。热电阻与二次表之间是用铜导线连接的,为了减小环境变化引起的测量误差,一般均采用三线制接法,其中有两根导线将热电阻串联于相邻的两个桥臂上,另一根导线是引来电源。使用时要求每根导线的电阻值与调整电阻之和都保证为5 欧姆(±0.01)。 二、工作中的现场判断: 1.热电偶 热电偶有正负极,补偿导线也有正负之分。首先保证连接,配置确。在运行中,常见的有短路、断路、接触不良(有万用表可判断)和变质(根据表面颜色来鉴别)。检查时,要使热电偶与二次表分开。我在实践中判断的方法,供 大 家 参 考 。用工具 短接二次表上的补偿线,表指 示 室 温(不是的话 ,表坏 ),再 短接热电偶接线端子...
